DIH10

温度变送器的核心原理是将温度传感器感知的非电量 (温度) 转换为标准电信号。连接热电偶 (TC) 或热电阻 (RTD) 等传感器, 对热电偶信号: 进行冷端补偿 (修正冷端温度变化影响) , 放大微弱的热电势, 并进行线性化处理 (因热电势与温度非线性) 。对热电阻信号: 通常通过恒流源供电, 将其电阻变化转换为电压变化, 同样进行线性化 (因电阻-温度关系非线性) 。电路还对信号进行滤波以抑制干扰。经过调理的电压信号被送入电压/电流转换电路 (V/I转换器) , 精确地转换为工业标准的4-20mA直流电流信号 (或其他标准信号) 。该电流信号大小线性对应被测温度范围, 抗干扰能力强, 适合长距离传输至控制系统。

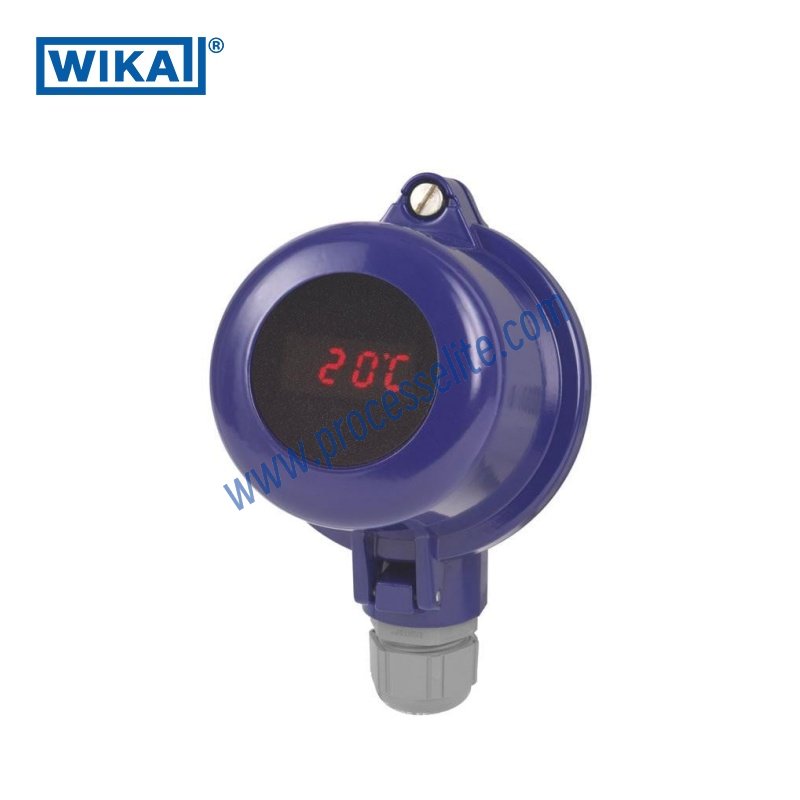

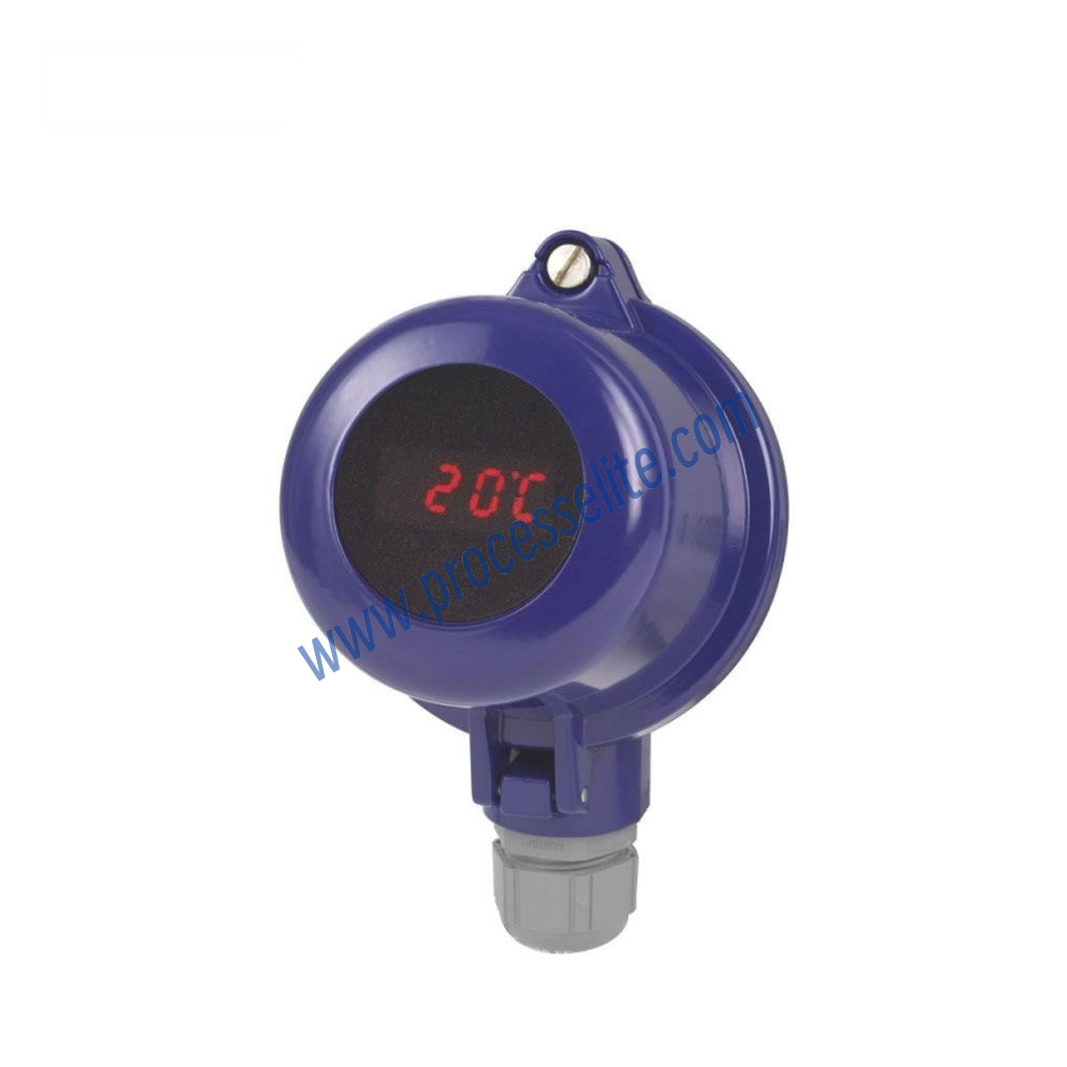

DIH10和DIH10-Ex型集成电子显示模块 (数字显示器) 是一款通用的、可配置的适用于电子温度计的电流回路显示器。该显示器耐用紧凑的显示器仅适用于4...20 mA的标准信号, 当其与壳体一起使用时, 其可以作为整个工业领域的现场显示器。该产品结合了接线盒转动功能以及较大的4位7段LED显示, 使得其从各个方向均可读数。
