产品-测控精英

全部 >> 物位测量 >> 磁翻板液位计

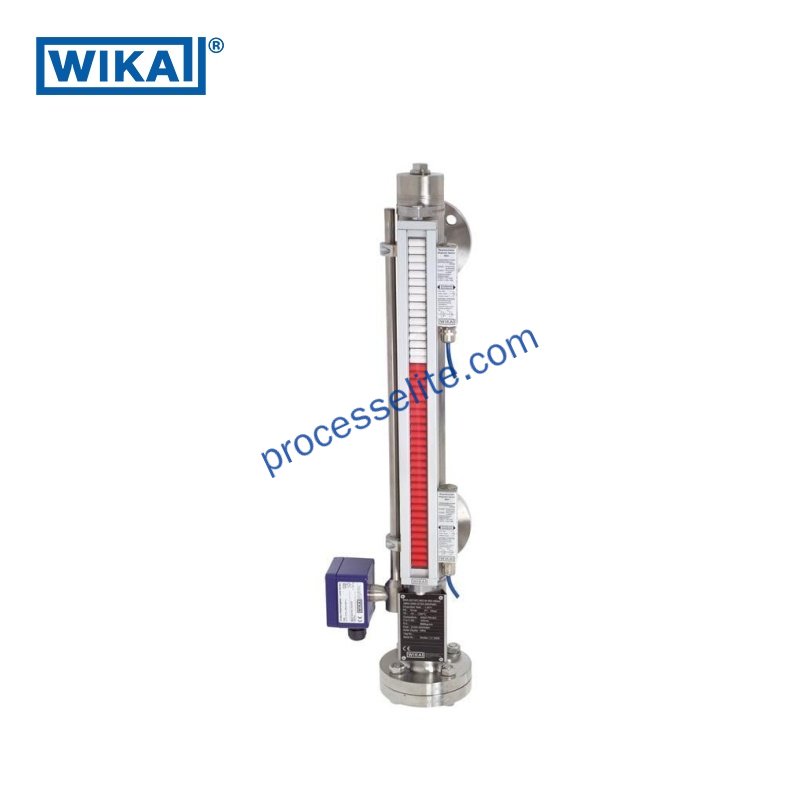

*仪表为定制产品, 图片仅供参考

系列名称:

磁翻板液位计

产品系列:

BNA

品牌名称:

威卡/WIKA

产品特点:

• 可针对过程和系统需求提供定制设计 • 操作温度: T = -200...+538℃ • 操作压力: P = 真空至42.0 MPa • 介质密度: ρ ≥ 200 kg/m3 • 界面测量 (比重差≥ 48 kg/m3) • 不同的过程连接和材质可选 • 可选配液位变送器和磁性开关 • 防爆设计 • 精度等级: ±5mm或±10mm可选

加入收藏

加入对比

选型配置

测量原理:

磁翻板液位计基于浮力与磁耦合原理工作。其核心由测量管内的磁性浮子及外侧排列的翻板指示器组成, 当液位上升时, 浮子随介质浮力移动, 内部永磁体驱动外部翻板 (红白双色) 作180°翻转, 通过颜色变化直观显示液位高度。

产品定位:

使用场景:

BNA型磁翻板液位计/液位表由旁路腔体、浮子和磁性显示体组成。旁路腔体通过至少两个过程接口 (法兰、螺纹或者焊接端) 连接在罐体上, 等高引入罐体内的液位。浮子位于腔体内部, 漂浮在液面上, 浮子内置永磁体, 磁场可以穿过旁路腔体管壁触发安装在旁路腔体外侧的磁性显示体翻转, 实现非接触的液位高度指示。磁性显示体是由双色的塑料翻柱或者不锈钢翻板组成, 10 mm一颗紧密排列。
