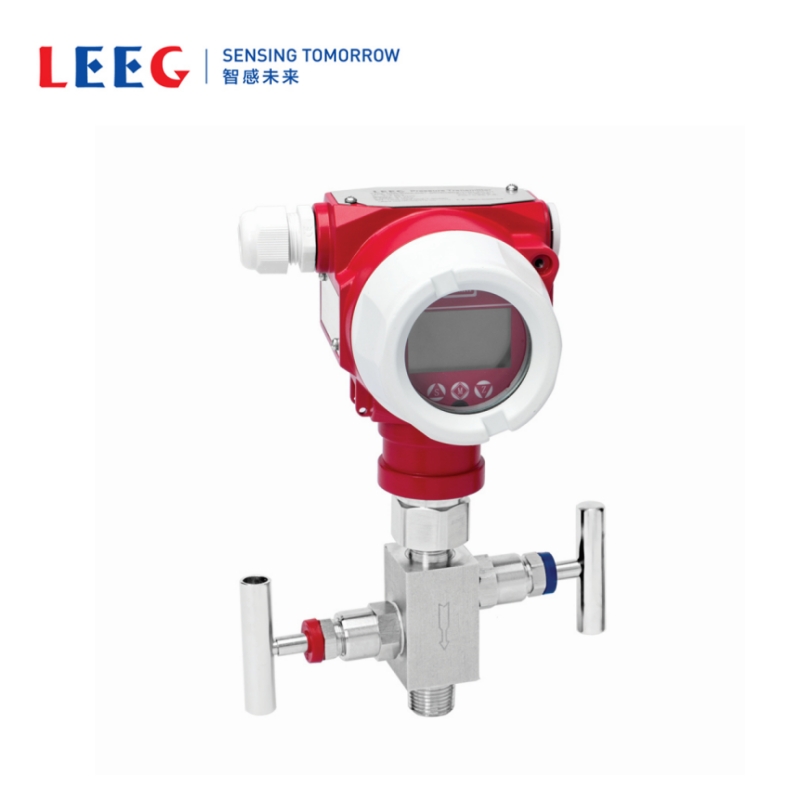

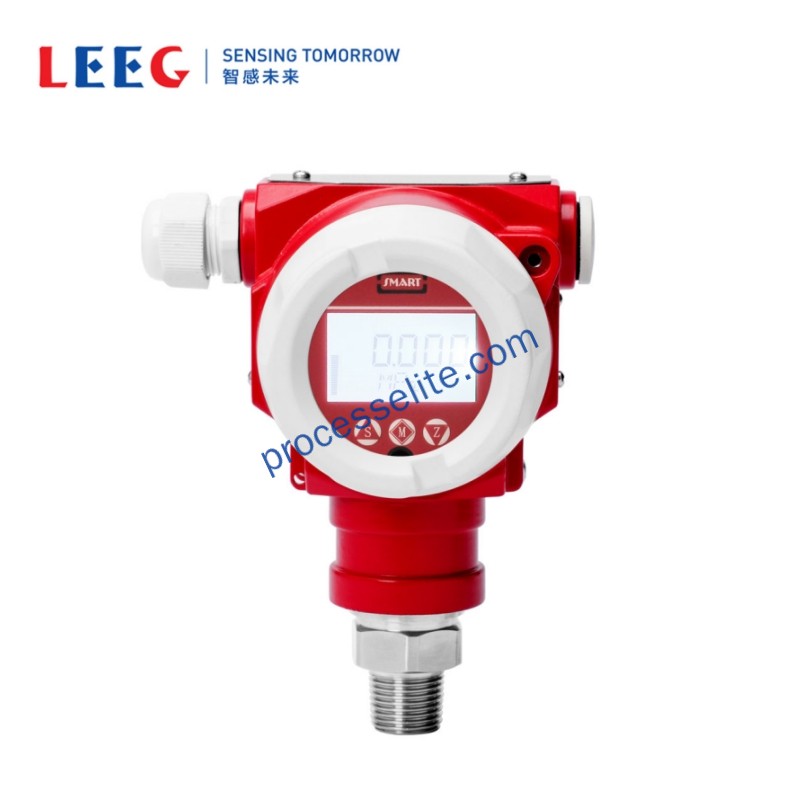

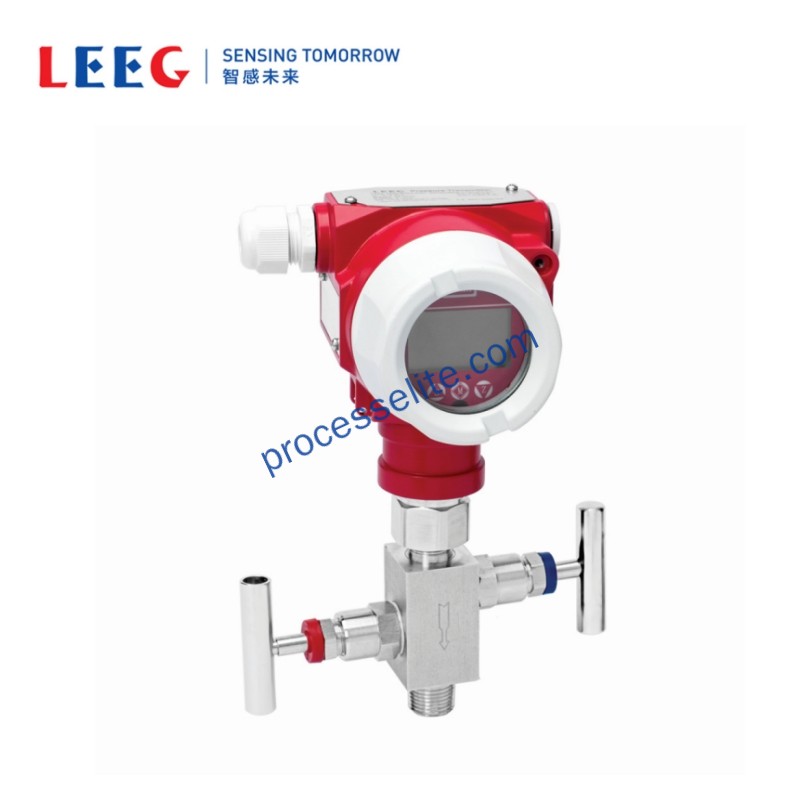

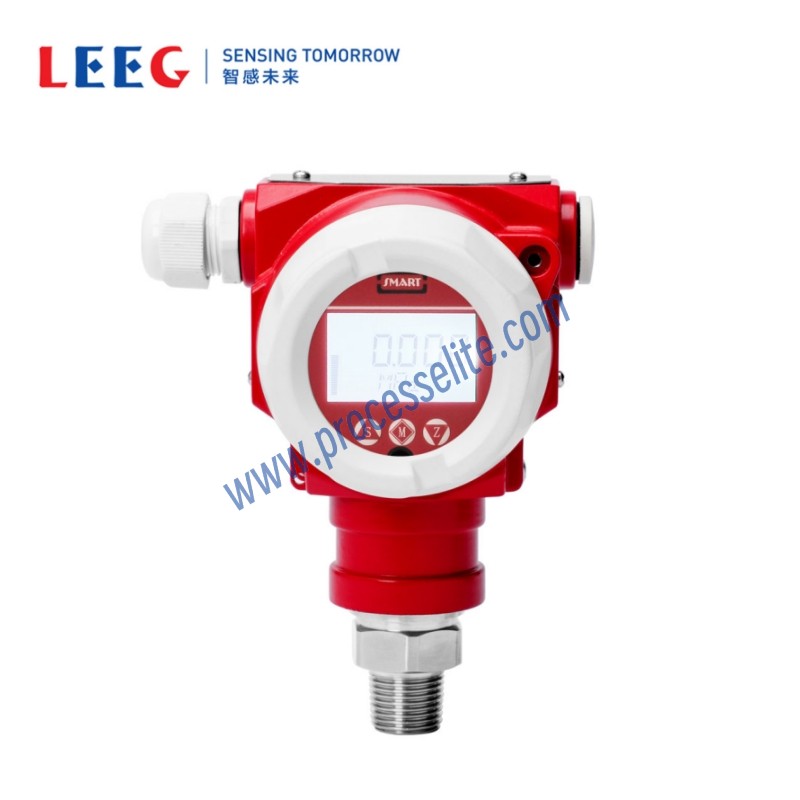

*Picture for reference only !

Product name:

压力变送器

Product series:

DMP305X-T

Product brand:

LEEG/LEEG

Product feature:

• 测量范围可选 • 多种输出信号: 4-20mA, HART, Modbus • 测量精度高精准控制 • 支持多种电源 • 多种过程连接可供选择 • 适用于多种测量介质

Favorite

Compare

Configuration

Measuring principle:

压力变送器的测量原理主要基于膜片的变形特性。当压力变化时, 填充液将压力传输至惠斯通电阻桥路上, 将传感器上变形元件产生的形变转化为电信号。这些电信号通过导线传输到放大器进行放大, 并最终转换为标准信号 (通常为4~20mA), 以便与控制系统进行通信‌。

Product positioning:

标准型

Using scenario:

LEEG单晶硅压力变送器采用单晶硅技术压力传感器, 单晶硅压力传感器位于金属本体顶部, 远离介质接触面, 实现机械隔离和热隔离, 玻璃烧结一体的传感器引线与金属基体的高强度电气绝缘, 提高了电子线路的灵活性能与耐瞬变电压保护的能力, 可应对复杂的化学场合和机械负荷, 同时具备较强的抗电磁干扰能力, 适合苛刻的流程工业环境中压力、液位或流量测量应用。

测量方式：

表压

绝压

防爆型式：

非防爆

Ex i

Ex d

精度：

±0.075% o.f.s.

最大量程：

≤100MPa

最小量程：

≥7kPa

通讯方式：

4-20mA

4-20mA HART

1–5V

Modbus

外壳材质：

铝/铸铝

304(L) 铸造/卫生型

316(L) 铸造/卫生型

防护等级：

IP65

IP67

人机界面：

无显示&不可操作

有显示&可操作

SIL认证：

SIL2 (单表)

SIL3 (双表)
