全部 >> 压力测量 >> 差压变送器

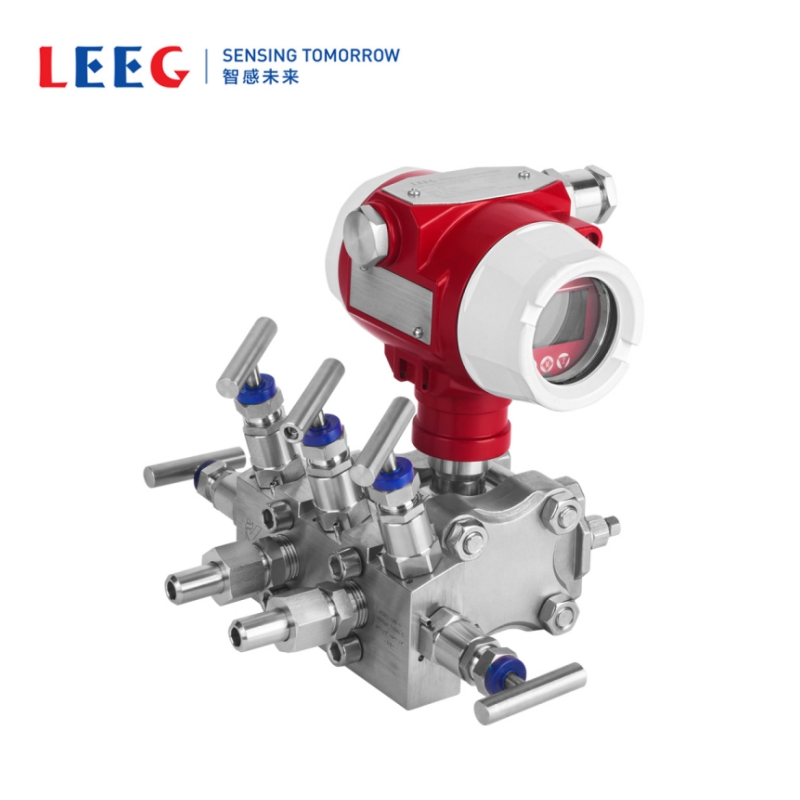

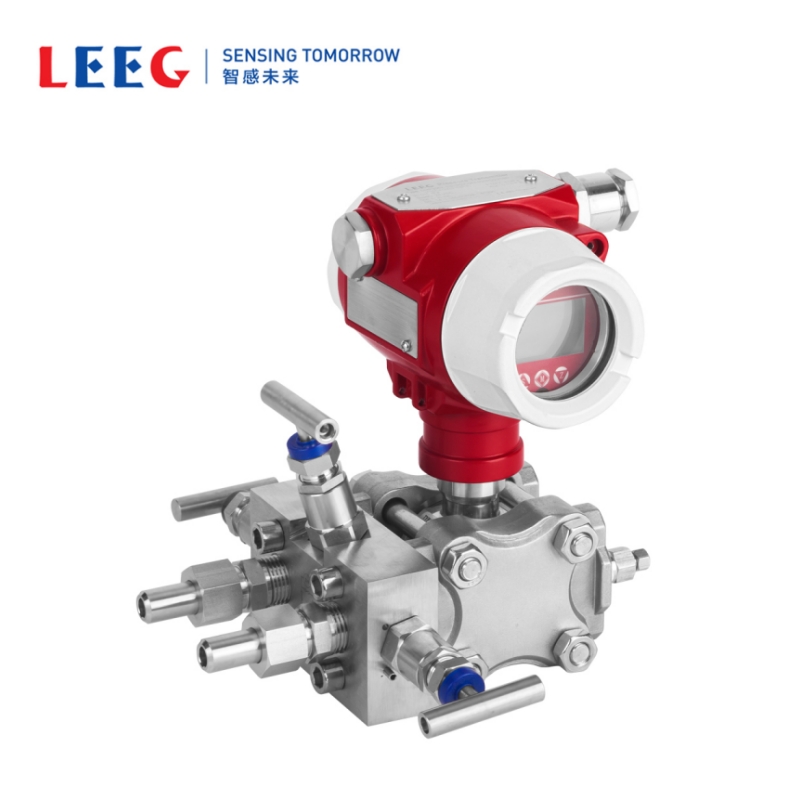

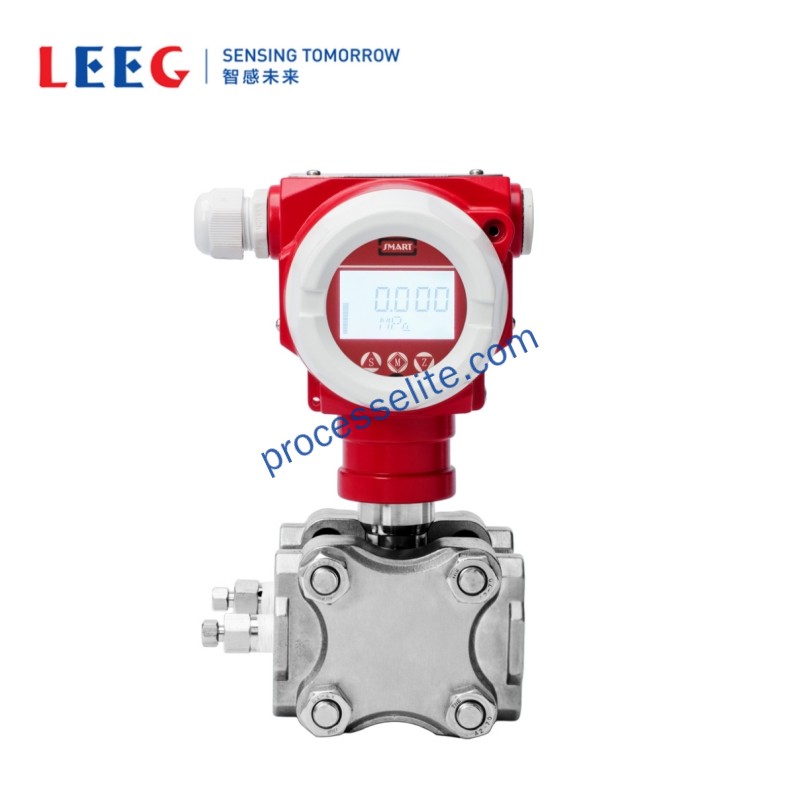

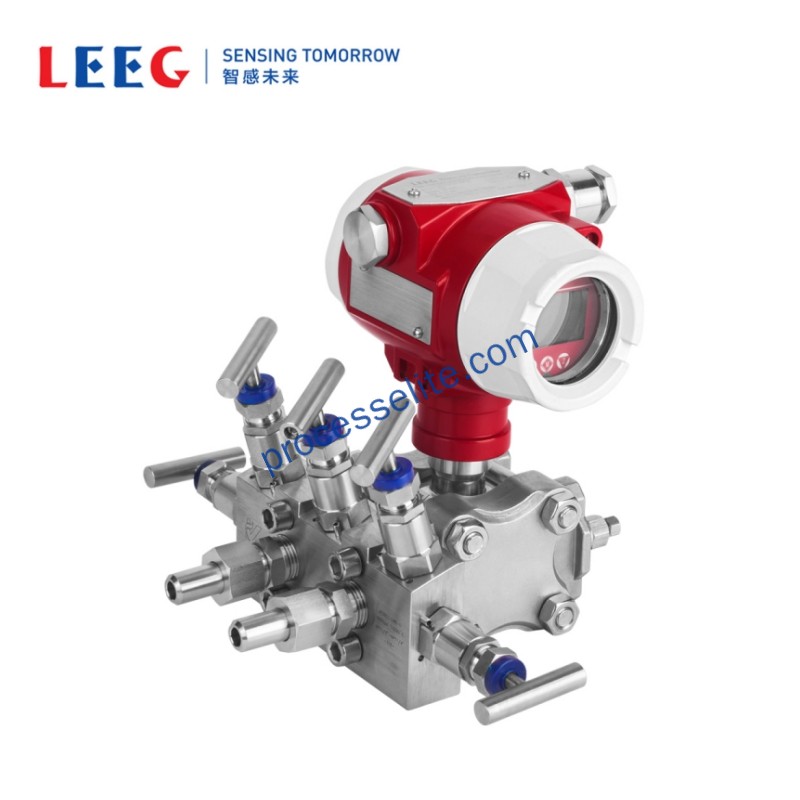

*仪表为定制产品, 图片仅供参考

系列名称:

差压变送器

产品系列:

DMP305X-DS

品牌名称:

立格/LEEG

产品特点:

• 测量范围可选 • 多种输出信号: 4-20mA, HART, Modbus, FF, Profibus • 多种参考精度可选 • 介质温度可定制 • 适用于多种测量介质 • 支持多种电源 • 膜片材质可选: 316L不锈钢, 哈氏合金C • 长期稳定性: ±0.2% URL/5年 • 多种过程连接可供选择 • 防护等级: IP67

加入收藏

加入对比

选型配置

测量原理:

差压变送器的测量原理通过测量两侧压力之间的压力差值来实现测量功能, 设备通过高压侧 (HP) 和低压侧 (LP) 两个压力接口分别与被测系统的不同测点相连。当气体或液体介质作用于两侧时, 产生的压力差 (ΔP) 会驱动内部敏感元件 (如金属膜片) 产生机械形变。该形变通过电容效应或电阻应变原理转换为电信号, 经过信号调理电路进行放大、线性化补偿和温度修正等处理, 最终输出工业标准的4-20mA模拟信号或数字信号 (如HART协议) 。

产品定位:

标准型

使用场景:

LEEG单晶硅压力变送器采用单晶硅技术压力传感器, 单晶硅压力传感器位于金属本体顶部, 远离介质接触面, 实现机械隔离和热隔离, 玻璃烧结一体的传感器引线与金属基体的高强度电气绝缘, 提高了电子线路的灵活性能与耐瞬变电压保护的能力, 可应对复杂的化学场合和机械负荷, 同时具备较强的抗电磁干扰能力, 适合苛刻的流程工业环境中压力、液位或流量测量应用。

防爆型式：

非防爆

Ex i

Ex d

精度：

±0.05% o.f.s.

±0.075% o.f.s.

最大量程：

≤10MPa

最小量程：

≥6kPa

通讯方式：

4-20mA HART

PROFIBUS PA

Modbus

五年稳定性：

0.20% URL/5年

防护等级：

IP65

IP67

外壳材质：

铝/铸铝

304(L) 铸造/卫生型

316(L) 铸造/卫生型

供电电源：

24V DC

人机界面：

无显示&不可操作

有显示&可操作

SIL认证：

SIL2 (单表)

SIL3 (双表)

全部
