全部 >> 压力测量 >> 高精度型压力变送器

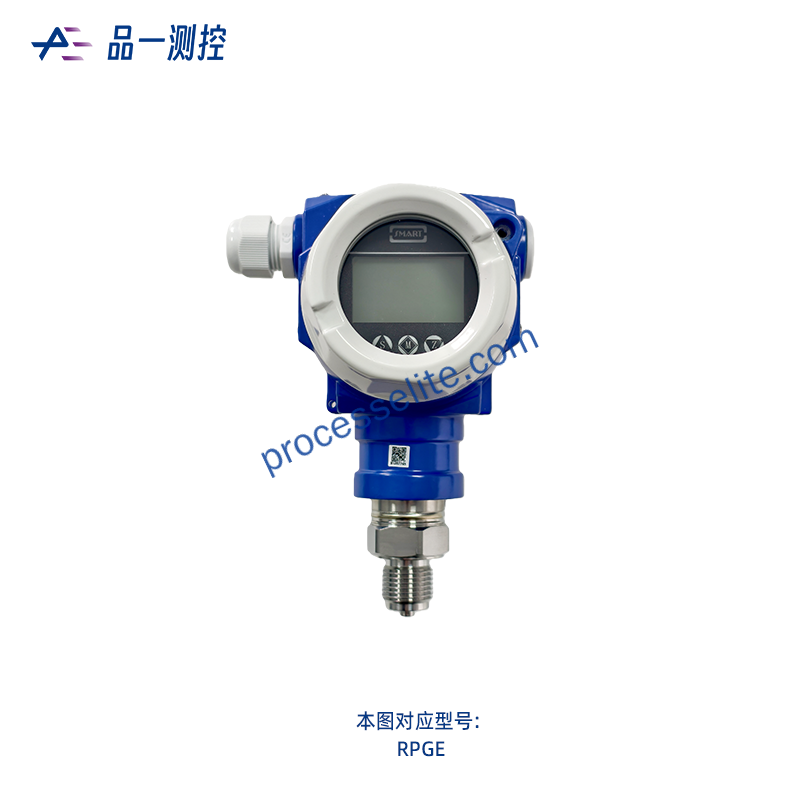

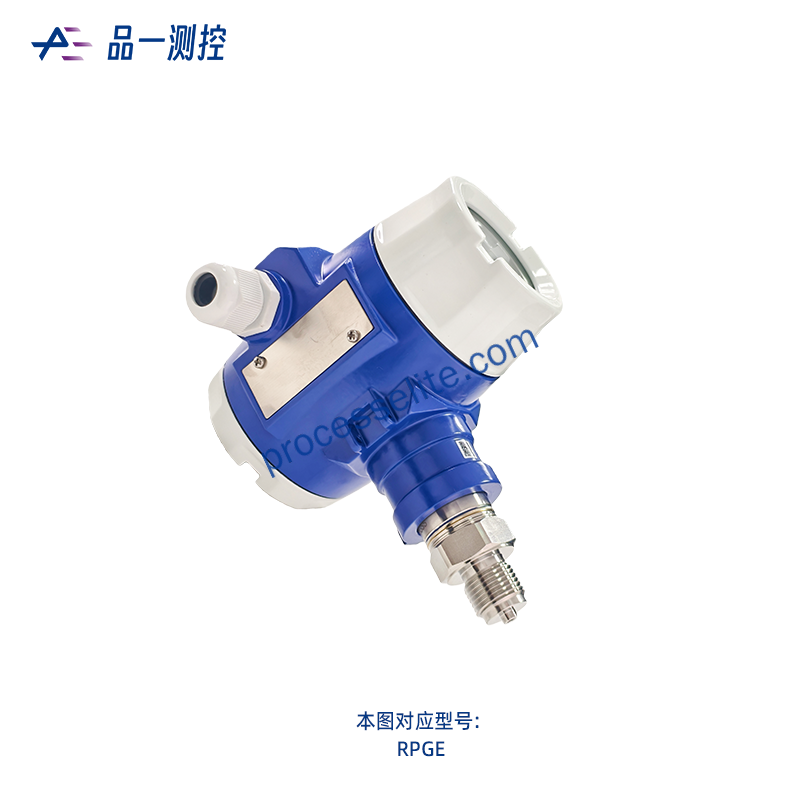

*仪表为定制产品, 图片仅供参考

系列名称:

高精度型压力变送器

产品系列:

RPGE

品牌名称:

品一测控/PE

产品特点:

• 压力范围:表压, 绝压 • 量程范围:40kPa-40MPa • 输出信号:4-20mA+Hart • 精度:±0.75% o.f.s. • 显示:自带按键+LCD液晶显示 • 外壳材质:铝,不锈钢 • 膜片材质可选316L或HC合金

加入收藏

加入对比

选型配置

测量原理:

压力变送器的测量原理主要基于膜片的变形特性。当压力变化时, 填充液将压力传输至惠斯通电阻桥路上, 将传感器上变形元件产生的形变转化为电信号。这些电信号通过导线传输到放大器进行放大, 并最终转换为标准信号 (通常为4~20mA), 以便与控制系统进行通信‌。

产品定位:

高精度

使用场景:

单晶硅压力变送器采用单晶硅技术压力传感器, 单晶硅压力传感器位于金属本体顶部, 远离介质接触面, 实现机械隔离和热隔离, 玻璃烧结一体的传感器引线与金属基体的高强度电气绝缘, 提高了电子线路的灵活性能与耐瞬变电压保护的能力, 可应对复杂的化学场合和机械负荷, 同时具备较强的抗电磁干扰能力, 适合苛刻的流程工业环境中压力、液位或流量测量应用。

测量方式：

表压

绝压

防爆型式：

非防爆

Ex i

精度：

±0.075% o.f.s.

最大量程：

≤100MPa

最小量程：

≥200kPa

通讯方式：

4-20mA HART

外壳材质：

铝/铸铝

316(L) 铸造/卫生型

防护等级：

IP66

人机界面：

有显示&可操作
