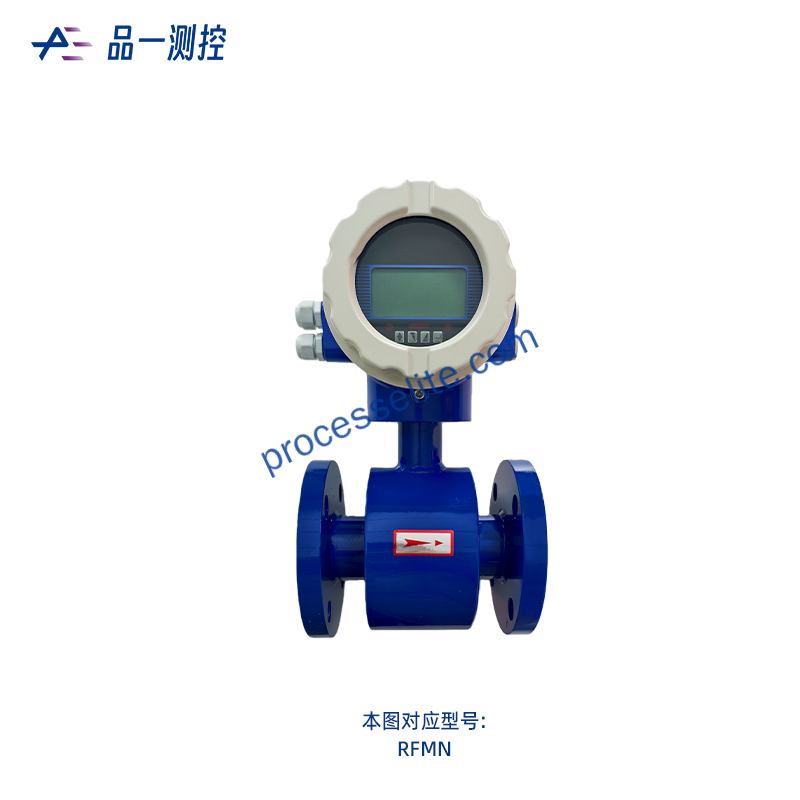

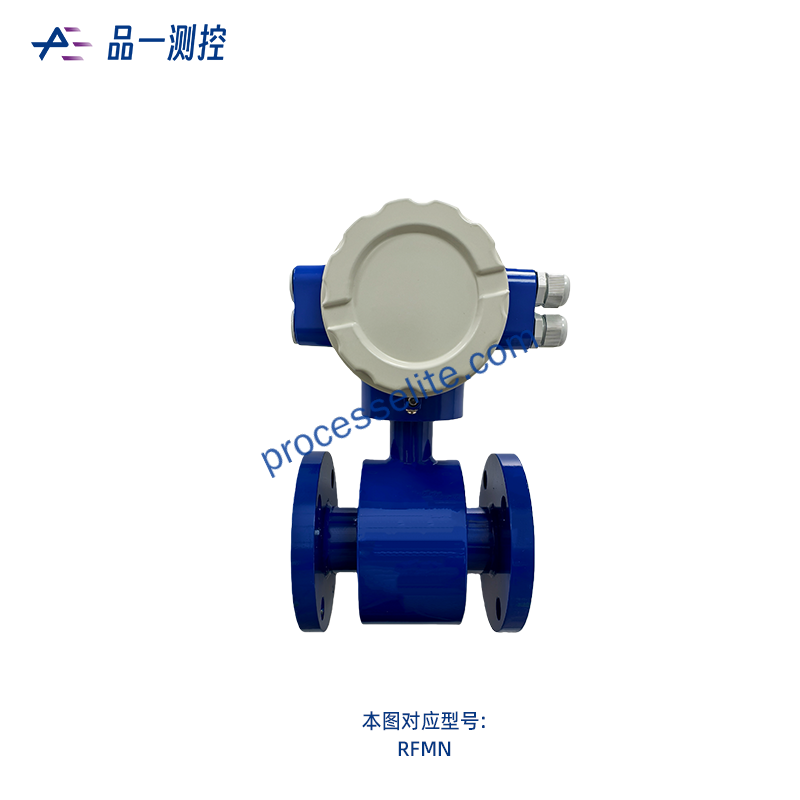

*仪表为定制产品, 图片仅供参考

系列名称:

电磁流量计

产品系列:

RFMN

品牌名称:

品一测控/PE

产品特点:

• IP68, Type 6P防护等级 • 支持HART或Modbus RS485系统集成 • 安装app, 选配显示单元, 操作灵活 • 测量可靠: 零前直管段安装长度也不会影响高精度测量值, 无压损 • 灵活工程设计: 提供一体型和分体型仪表 • 更高工厂可用性: 传感器符合行业特定要求 • 操控性: 使用移动终端设备, 直接触摸屏操作 • 调试简单高效: 引导式仪表组态预设置和现场设置

加入收藏

加入对比

选型配置

测量原理:

根据法拉第电磁感应定律, 导体在磁场中运动会产生感应电压。在电磁测量原理中, 流动的介质相当于运动的导体。感应电压(Ue)与介质流速(v)成比例, 并通过两个测量电极将感应电压加载在放大器上。基于管道横截面积(A)计算体积流量(Q)。极性交替变换的开关直流电生成直流(DC)磁场。计算公式 • 感应电压: Ue = B · L · v • 体积流量: Q = A · v

产品定位:

标准

使用场景:

水和污水应用, 化工和过程行业

口径：

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

DN800

DN1000

DN1200

内衬材质：

PTFE

PFA

聚氨酯

电极材质：

316(L)

HC合金

Ti(钛)

Ta(钽)

Pt(铂)

精度(标况)：

±0.2% o.r.

±0.5% o.r.

过程连接：

碳钢法兰

螺纹

夹持

通讯方式：

4-20mA

4-20mA HART

供电电源：

24VDC

220VAC

防爆型式：

Ex d

防护等级：

IP65

IP67

IP68

外壳材质：

304(L) 铸造/卫生型

316(L) 铸造/卫生型

全部
