全部 >> 流量测量 >> 电磁流量计

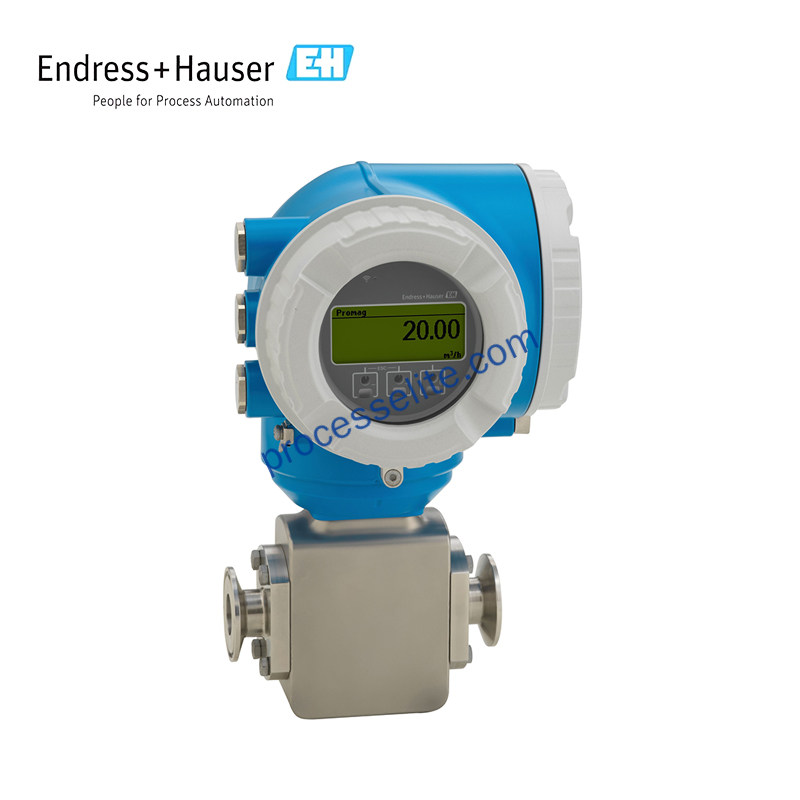

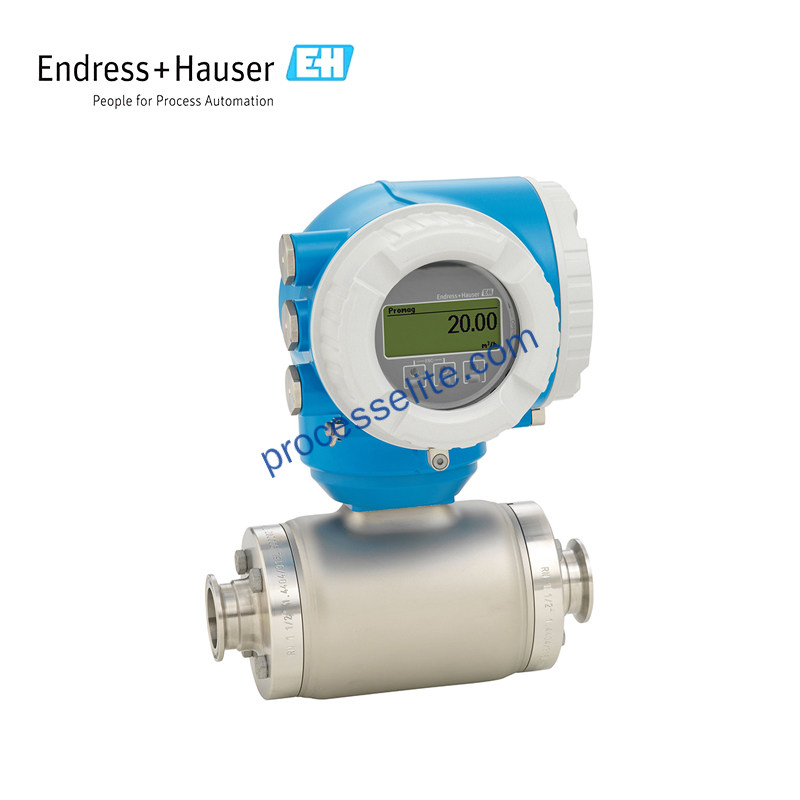

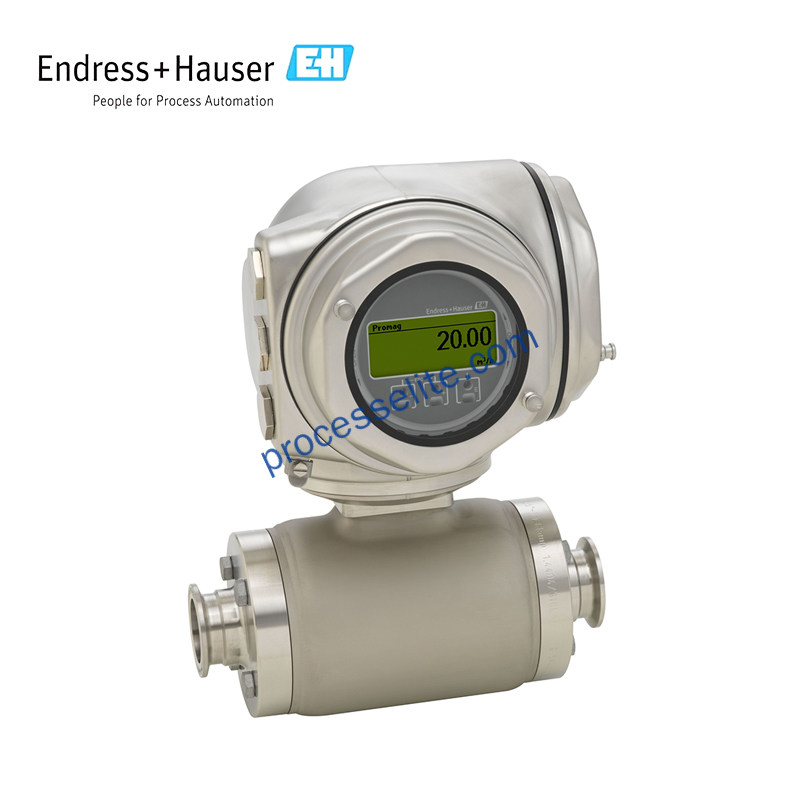

*仪表为定制产品, 图片仅供参考

系列名称:

电磁流量计

产品系列:

5H3B

品牌名称:

恩德斯豪斯/E+H

产品特点:

• PFA内衬 • 不锈钢传感器外壳 (3-A认证, EHEDG测试) • 接液部件材料耐CIP, SIP清洗 • 一体式卫生型双腔室外壳, IP69, 最多带3路输入/输出 • 背光显示, 触摸键控制和WLAN访问 • 提供分离型显示单元 • 安装灵活: 提供多种卫生型过程连接 • 节能的流量测量: 无节流部件, 确保无压损 • 免维护: 无可移动部件 • 完整查看过程信息和诊断信息: 提供多种用户自定义输入/输出组合方式和以太网 • 降低复杂性和多样性: 用户自定义输入/输出功能 • 自带验证功能: 内置Heartbeat Technology (心跳技术)

加入收藏

加入对比

产品选型

测量原理:

根据法拉第电磁感应定律, 导体在磁场中运动会产生感应电压。在电磁测量原理中, 流动的介质相当于运动的导体。感应电压(Ue)与介质流速(v)成比例, 并通过两个测量电极将感应电压加载在放大器上。基于管道横截面积(A)计算体积流量(Q)。极性交替变换的开关直流电生成直流(DC)磁场。计算公式 • 感应电压: Ue = B · L · v • 体积流量: Q = A · v

产品定位:

卫生型应用

使用场景:

Promag H 传感器特别适用于卫生应用场合, 满足食品和饮料、生命科学行业中的最高要求。与一体式变送器配套使用, Promag H 300 操作灵活, 系统集成便捷: 在仪表的同一侧接线、远程显示、改进的连接方式。Heartbeat Technology (心跳技术) 始终确保合规性和过程安全性。 • 双向测量原理不受压力、密度、温度和粘度的影响 • 适用于食品与饮料、生命科学行业中的苛刻应用

口径：

DN2

DN4

DN8

DN15

DN25

DN40

DN50

DN65

DN80

DN100

DN125

DN150

内衬材质：

PFA

电极材质：

316(L)

HC合金

Ta(钽)

Pt(铂)

精度(标况)：

±0.2% o.r.

±0.5% o.r.

过程连接：

不锈钢法兰

螺纹

卡箍

夹持

焊接

最大过程压力：

≤40bar

最高过程温度：

≤150°C

环境温度：

-40~60°C

输出&通讯：

4-20mA

4-20mA HART

频率/脉冲/状态

PROFIBUS PA

PROFIBUS DP

Ethernet/IP

Modbus

PROFINET

继电器

供电电源：

24VDC

220VAC

220VAC/24VDC自适应

防爆型式：

非防爆

Ex d

Ex de

防护等级：

IP67

IP69

传感器外壳材质：

304(L)

变送器外壳材质：

铸铝

316(L)
