全部 >> 流量测量 >> 电磁流量计

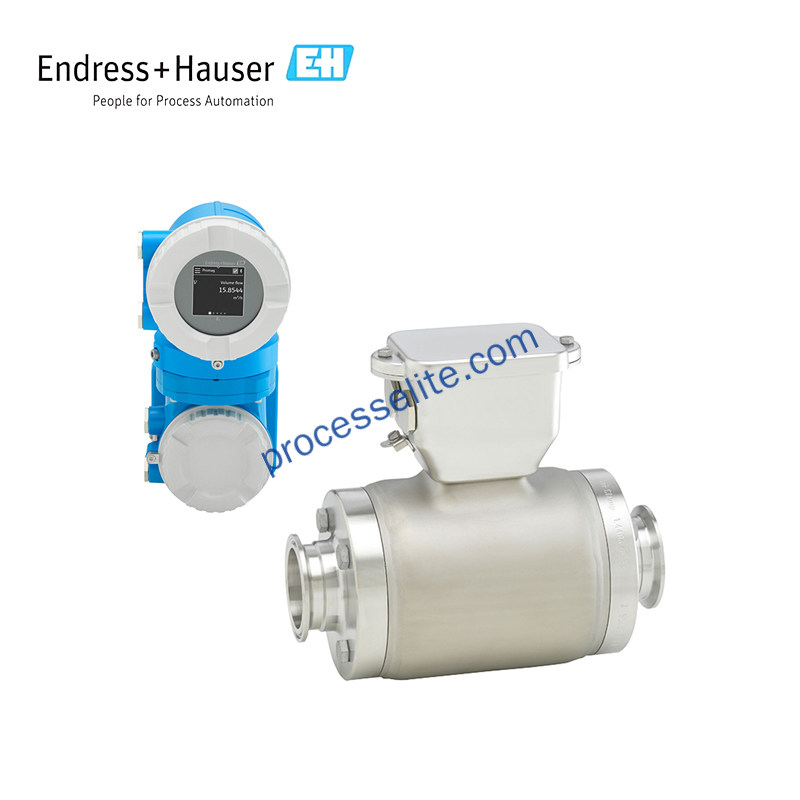

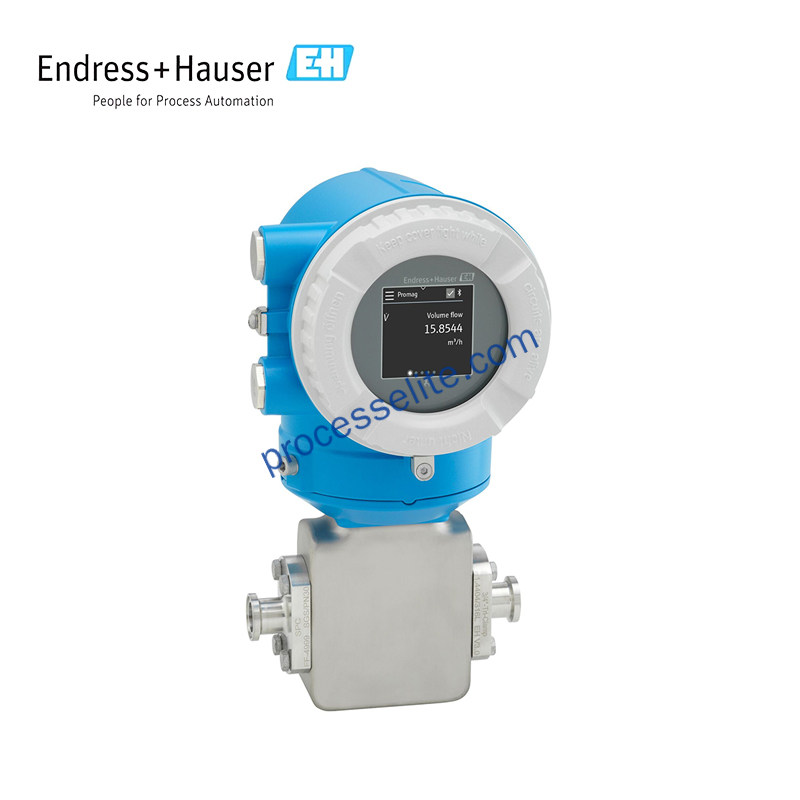

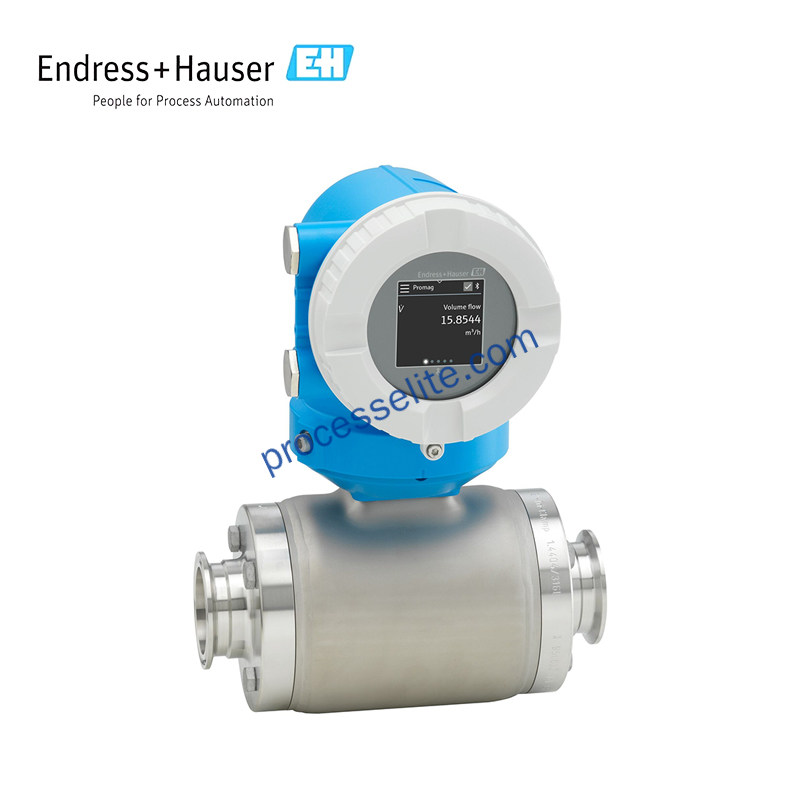

*仪表为定制产品, 图片仅供参考

系列名称:

电磁流量计

产品系列:

5HBB

品牌名称:

恩德斯豪斯/E+H

产品特点:

• PFA内衬 • 不锈钢传感器外壳 (3A认证, EHEDG测试) • 接液部件材质能够耐受CIP/SIP工艺 • 支持HART, Modbus RS485或IO-Link系统集成 • 安装app, 选配显示单元, 操作灵活 • 通过IO-link接口轻松集成到工厂基础设施中 • 安装灵活: 提供多种卫生型过程连接 • 节能流量测量: 无节流部件, 无压损 • 免维护: 无可移动部件 • 优化操控性: 触摸屏操作 (仅限HART和Modbus RS485通信) 或使用移动终端设备, 安装SmartBlue app进行操作 • 调试简单高效: 引导式仪表组态预设置和现场设置 • 带自校验功能: 采用Heartbeat Technology心跳技术

加入收藏

加入对比

产品选型

测量原理:

根据法拉第电磁感应定律, 导体在磁场中运动会产生感应电压。在电磁测量原理中, 流动的介质相当于运动的导体。感应电压(Ue)与介质流速(v)成比例, 并通过两个测量电极将感应电压加载在放大器上。基于管道横截面积(A)计算体积流量(Q)。极性交替变换的开关直流电生成直流(DC)磁场。计算公式 • 感应电压: Ue = B · L · v • 体积流量: Q = A · v

产品定位:

卫生型标准场合

使用场景:

Promag H传感器是食品与饮料、生命科学行业中卫生应用场合的理想选择。Promag H 10的软硬件设计均直观明了, 在保证Endress+Hauser高品质的前提下, 大大简化了仪表从设计到服务全生命周期内的每一步操作。Heartbeat Technology心跳技术保证测量的可靠性, 延长仪表校准周期。 • 双向流量测量, 完全不受压力、密度、温度和粘度的影响 • 满足卫生应用场合的使用要求

口径：

DN2

DN4

DN8

DN15

DN25

DN40

DN50

DN65

DN80

DN100

DN125

DN150

内衬材质：

PFA

电极材质：

316(L)

HC合金

精度(标况)：

±0.2% o.r.

±0.5% o.r.

过程连接：

不锈钢法兰

螺纹

卡箍

焊接

最大过程压力：

≤40bar

最高过程温度：

≤150°C

环境温度：

-40~60°C

输出&通讯：

4-20mA

4-20mA HART

频率/脉冲/状态

Modbus

IO-Link

供电电源：

24VDC

220VAC

220VAC/24VDC自适应

防爆型式：

非防爆

防护等级：

IP67

传感器外壳材质：

304(L)

变送器外壳材质：

铸铝

聚碳酸酯
