全部 >> 流量测量 >> 超声波流量计

*仪表为定制产品, 图片仅供参考

系列名称:

超声波流量计

产品系列:

9I4B

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 支持双声路测量 • 大口径范围: DN200...4000 (8...160") • 介质温度范围: –40...+80°C (–40...+176°F) • 变送器外壳: 聚碳酸酯或铝, 经久耐用 • 分体型仪表允许墙装 • 自带数据记录仪: 监测测量值 • 高性价比: 管径越大, 使用成本越低 (最大口径可达DN4000/160") • 信号长期稳定: 免维护, 传感器直接接液 • 过程透明: 配备诊断功能 • 操作安全: 背光显示屏触控操作, 无需打开仪表 • 无故障远程访问: 支持网页服务器 • 采用Heartbeat Technology心跳技术: 全面自诊断、自监测、自校验

加入收藏

加入对比

产品选型

测量原理:

测量系统基于时差法原理进行测量。两个传感器之间相互传输声波信号 (超声波)。支持双向信号传输, 即传感器可以发送和接收声波。声波顺流方向的传播速度增大, 逆流方向则减小, 因此产生传播时间差。传播时间差与介质流速成正比。测量系统基于传播时间差测量值和管道截面积计算介质的体积流量。除传播时间差外, 还可同时测量介质声速。通过此附加测量变量, 可以区分不同介质或监测介质质量。

产品定位:

标准应用, 插入式测量

使用场景:

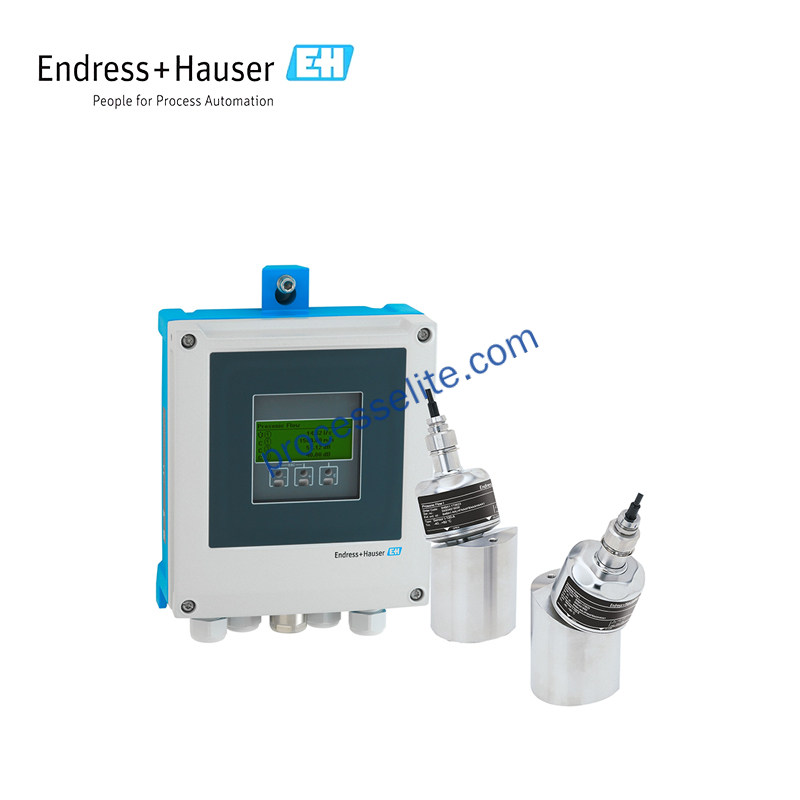

Prosonic Flow I 400结合了插入式传感器和Proline 400变送器的优点，比如Heartbeat Technology心跳技术，实现安全过程监测；支持以太网服务器，安装和操作非常便捷。Prosonic Flow I 400直接在管壁上焊接安装，特别适合配水管网大口径管道应用，以及有固定仪表安装位置要求的项目。测量不受介质密度和电导率的影响水和废水的双向流量测量

安装方式：

插入式

口径：

插入式

介质属性：

液体

声道数：

单声道

精度(标况)：

±2% o.r.

过程连接：

焊接

最大过程压力：

无限制(非接触测量)

最高过程温度：

≤80℃

环境温度：

-20~60°C

输出&通讯：

4-20mA

4-20mA HART

频率/脉冲/状态

Modbus

供电电源：

24VDC/220VAC自适应

防爆型式：

非防爆

防护等级：

IP67

IP68

变送器外壳材质：

铸铝

聚碳酸酯

传感器接液材质：

304(L)

316(L)
