全部 >> 流量测量 >> 热式质量流量计

*仪表为定制产品, 图片仅供参考

系列名称:

热式质量流量计

产品系列:

6F5B

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 管道式流量计, DN15...100 (1/2...4") • 双向流量测量; 高测量性能 • 专利的无温漂传感器, 通过SIL 2认证 • 分体型仪表最多带4路输入/输出 • 背光显示、触摸键控制和WLAN访问 • 灵活设置, 提供21种标准气体选项, 也可以选择用户自备混合气体 • 高水平的过程控制: 高测量精度 (Premium) 和高测量重复性 • 可靠监测: 检测过程扰动和反向流 • 轻松维护: 可拆除传感器 • 完整查看过程信息和诊断信息: 提供多种用户自定义输入/输出组合方式和现场总线 • 降低复杂性和多变性: 允许用户自定义输入/输出功能 • 带自校验功能: 采用Heartbeat Technology心跳技术 • 标准电缆连接传感器和变送器

加入收藏

加入对比

产品选型

测量原理:

根据热扩散测量原理, 介质流经被加热的热电阻 (Pt100), 直接带走部分热量, 监测冷却效果, 即可测得质量流量。流量计内置两支Pt100热电阻, 安装在测量区域内。一支Pt100热电阻测量实际流体温度, 另一支Pt100热电阻被加热。温度传感器监测并记录实际过程温度; 被加热的热电阻通过控制加热部件的流通电流调节传感器温度, 始终与当前过程温度保持恒定的温度差。被测介质的质量流量越大, 冷却效应越强, 需要更大的电流才能维持温度差恒定不变。因此, 监测加热部件的流通电流, 即可测量介质的质量流量。

产品定位:

高端型, 管道式

使用场景:

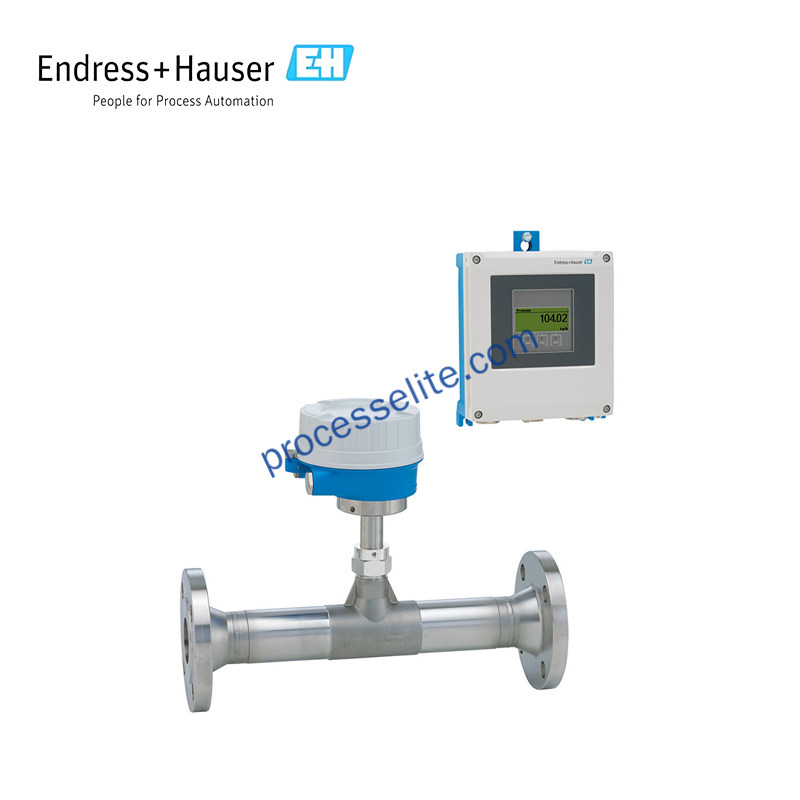

t-mass F采用专利的传感器设计, 基于热式原理进行管道式质量流量测量, 具有超高测量稳定性。它能够实时有效补偿过程条件变化: 温度、压力、流向和气体类型。t-mass F 500采用创新的分体式变送器, 保证严苛工况条件下具有最大安装灵活性和最高操作安全性。Heartbeat Technology心跳技术保证了测量的可靠性和校验的合规性。 • 测量原理具有高量程比和直接测量质量流量的特点 • 在小口径管道中测量公用工程气体和混合气体

安装方式：

管道式

口径：

DN15

DN25

DN40

DN50

DN65

DN80

DN100

接液材质：

HC合金

316(L)

精度(标况)：

±1% o.r.

过程连接：

不锈钢法兰

螺纹

最大过程压力：

≤40bar

最高过程温度：

≤180°C

环境温度：

-40~60°C

-50~60℃

输出&通讯：

4-20mA

4-20mA HART

频率/脉冲/状态

Modbus

供电电源：

24VDC

220VAC

24VDC/220VAC自适应

防爆型式：

非防爆

Ex d

Ex de

防护等级：

IP67

IP68

适用介质：

单一气体

混合气体

变送器外壳材质：

铸铝

聚碳酸酯
