全部 >> 流量测量 >> 热式质量流量计

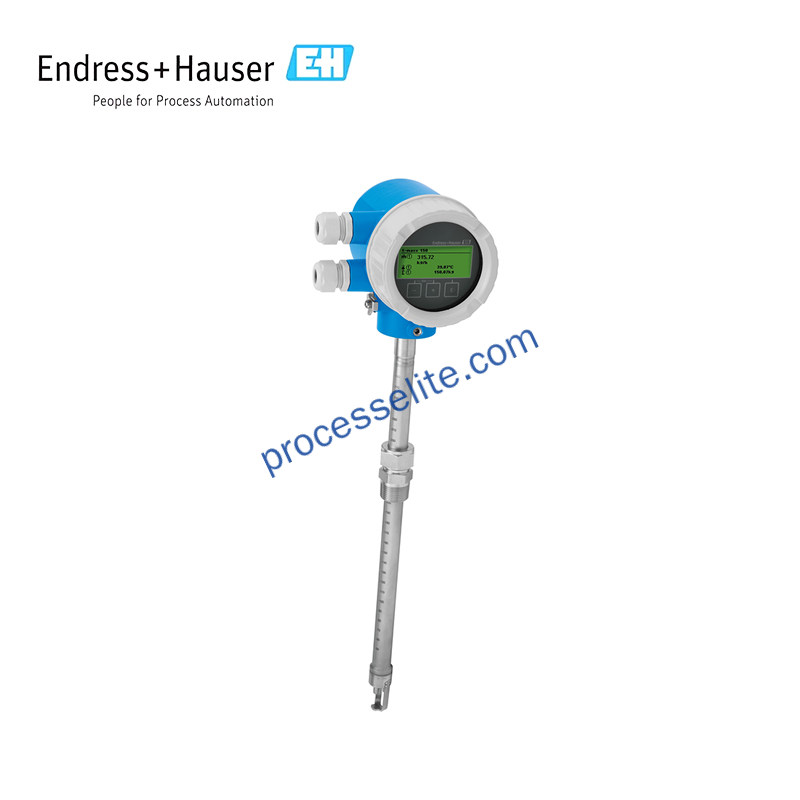

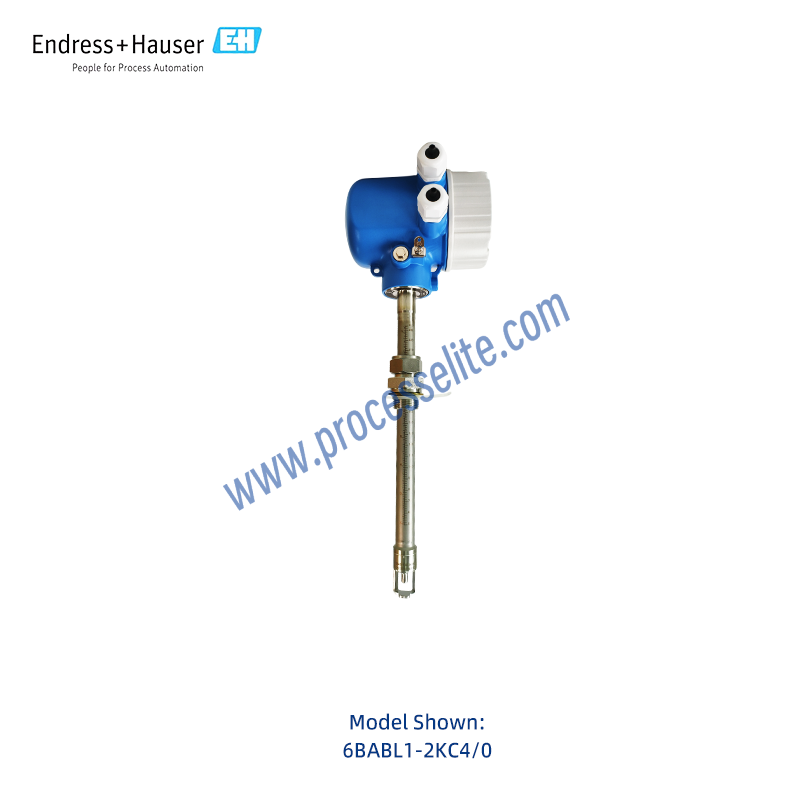

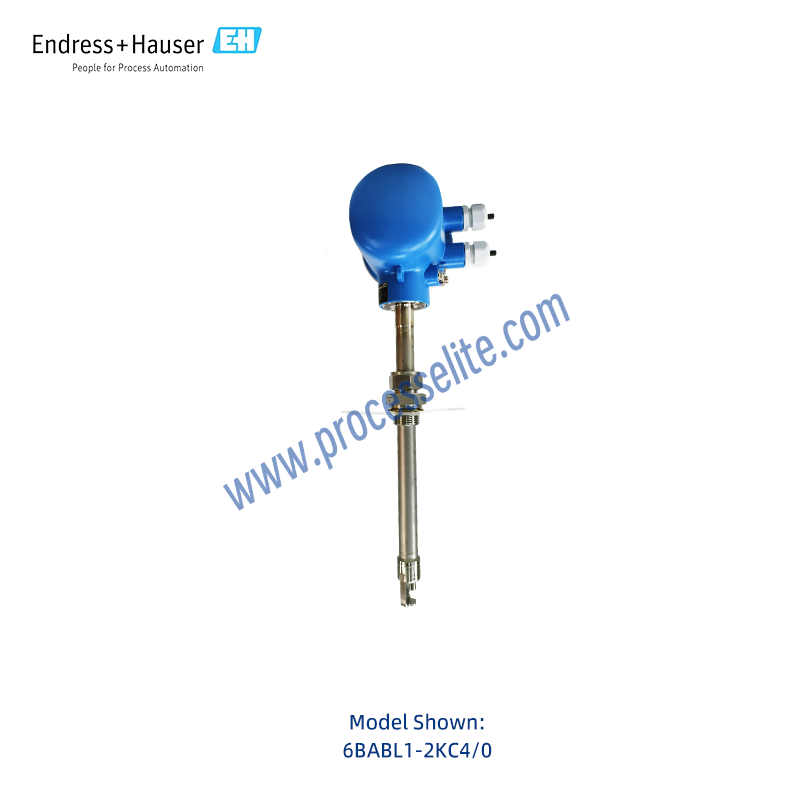

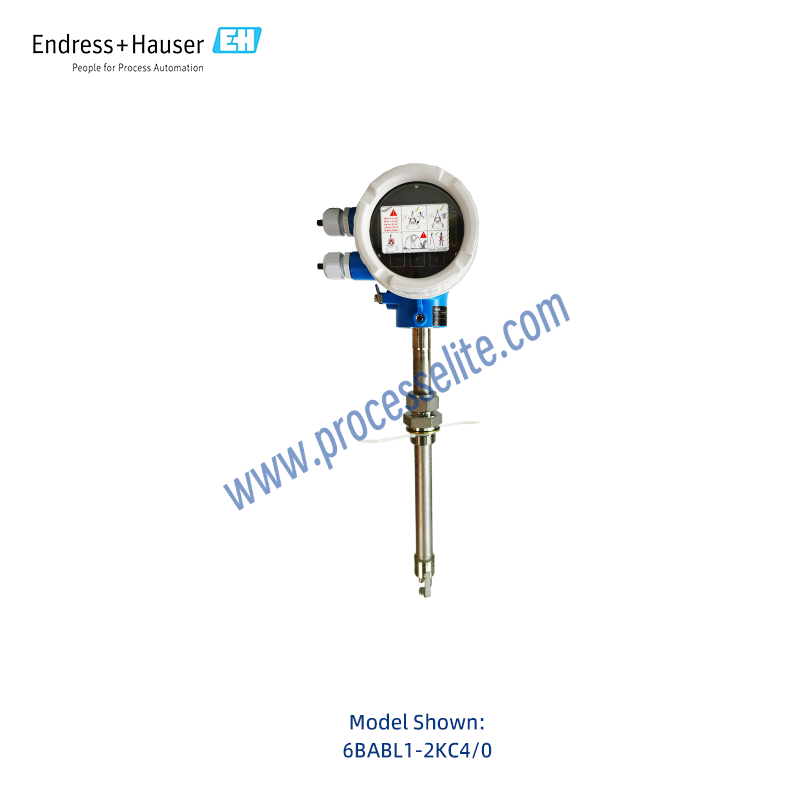

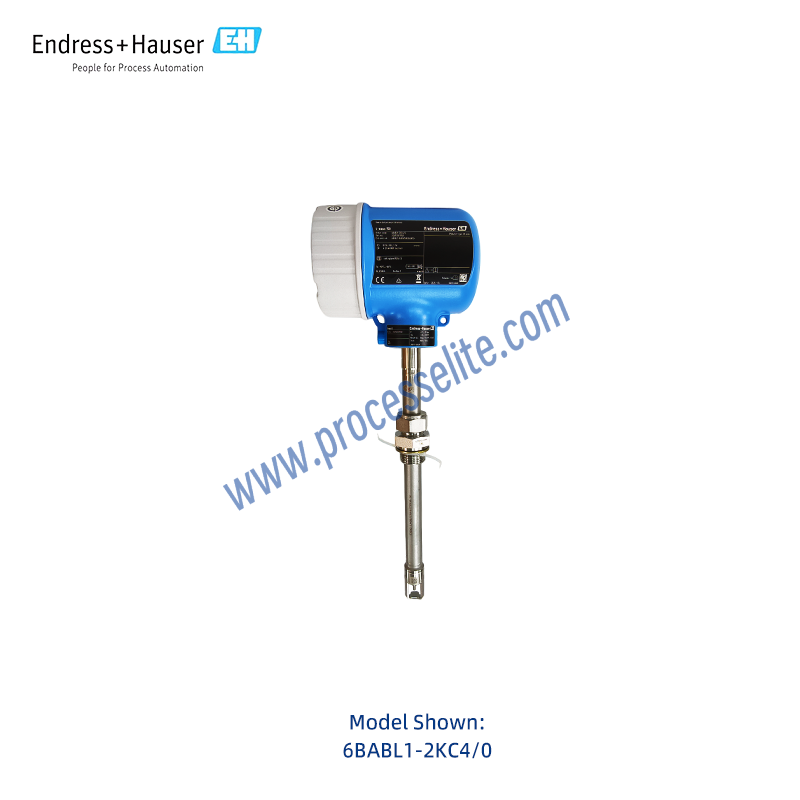

*仪表为定制产品, 图片仅供参考

系列名称:

热式质量流量计

产品系列:

6BAB

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 插入型适用于公称管径为 DN80~1500 (3~60") 的管道 • 传感器安装和拆除无需中断过程 • 安装方便 • 一体化型带 DC 24V 电源供电 • 4-20mA HART, 脉冲/频率/开关量输出 • 紧凑和坚固的变送器 • 适用于圆形或方形管道中的空气、氮气、二氧化碳和氩气测量 • 优化过程监测: 即使在低压和低流速中也能方便地测量 • 经济型测量: 安装简便, 压损可忽略不计, 免维护 • 可靠流量趋势: 多变量测量 • 快速有效调试: 引导式操作菜单 • 高工厂适应性: 自诊断和错误监测 • 自动恢复数据, 便于服务

加入收藏

加入对比

产品选型

测量原理:

根据热扩散测量原理, 介质流经被加热的热电阻 (Pt100), 直接带走部分热量, 监测冷却效果, 即可测得质量流量。流量计内置两支Pt100热电阻, 安装在测量区域内。一支Pt100热电阻测量实际流体温度, 另一支Pt100热电阻被加热。温度传感器监测并记录实际过程温度; 被加热的热电阻通过控制加热部件的流通电流调节传感器温度, 始终与当前过程温度保持恒定的温度差。被测介质的质量流量越大, 冷却效应越强, 需要更大的电流才能维持温度差恒定不变。因此, 监测加热部件的流通电流, 即可测量介质的质量流量。

产品定位:

经济型, 插入式

使用场景:

t-mass B 150流量计适合大管道或矩形通风管中的测量, 适用于常用气体的经济型测量, 特别应用于压缩空气。它是亚计量应用中的趋势, 坚固的一体式铝合金外壳, 使用四线制技术。有带显示器和无显示器版本可选。用户特定的设置可以保存在显示器上, 也可以通过显示器从一台设备传递到另一台设备。 • 该测量原理具有高可操作测量范围, 能直接测量质量流量 • 适用于环形管道和矩形风管中的空气、氮气、二氧化碳和氩气测量

安装方式：

插入式

口径：

插入式

接液材质：

316(L)

精度(标况)：

±3% o.r.

±4% o.r.

±5% o.f.s.

过程连接：

螺纹

最大过程压力：

≤20bar

最高过程温度：

≤100°C

环境温度：

-40~60°C

输出&通讯：

4-20mA HART

频率/脉冲/状态

供电电源：

24VDC

防爆型式：

非防爆

防护等级：

IP67

适用介质：

单一气体

变送器外壳材质：

铸铝
