全部 >> 流量测量 >> 热式质量流量计

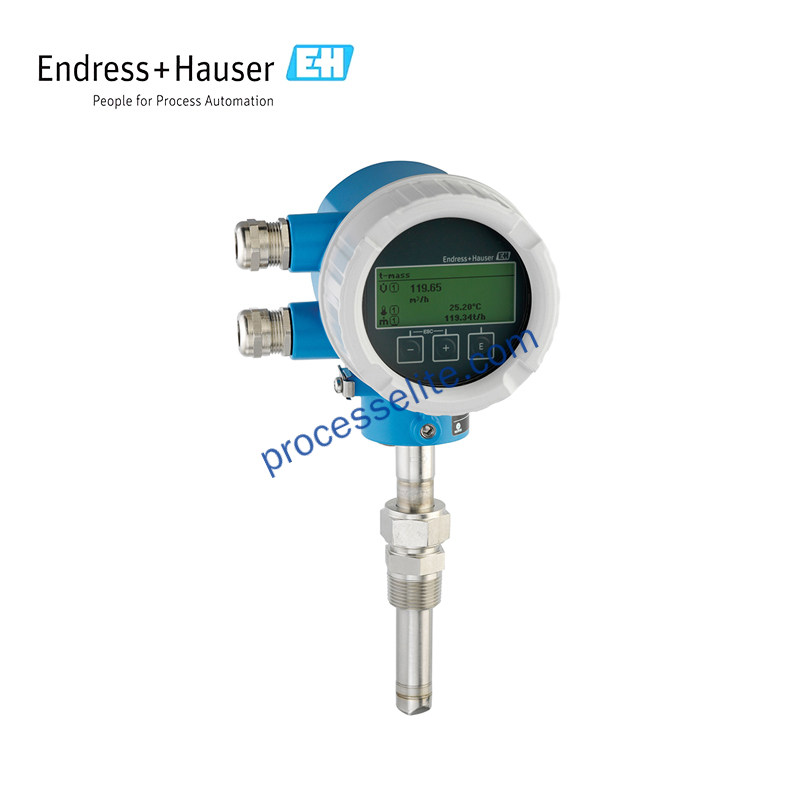

*仪表为定制产品, 图片仅供参考

系列名称:

热式质量流量计

产品系列:

6TAB

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 插入型适用于公称管径为 DN40~1000 (1 1/2~40") 的管道 • 标准型传感器或卫生型传感器 • 耐SIP清洗, 温度可达130°C (266°F) • 一体化型带 DC 24V 电源供电 • 4-20mA HART, 脉冲/频率/开关量输出 • 紧凑和坚固的变送器 • 专用于监测导电性和非导电性的液体 • 高过程安全性: 内置温度补偿, 高重复性和线性度 • 经济型测量: 安装简便, 压损可以忽略不计, 免维护 • 可靠流量趋势: 多变量测量 • 快速有效调试: 引导式操作菜单 • 高工厂适应性: 自诊断和错误监测 • 自动数据恢复, 便于维护

加入收藏

加入对比

产品选型

测量原理:

根据热扩散测量原理, 介质流经被加热的热电阻 (Pt100), 直接带走部分热量, 监测冷却效果, 即可测得质量流量。流量计内置两支Pt100热电阻, 安装在测量区域内。一支Pt100热电阻测量实际流体温度, 另一支Pt100热电阻被加热。温度传感器监测并记录实际过程温度; 被加热的热电阻通过控制加热部件的流通电流调节传感器温度, 始终与当前过程温度保持恒定的温度差。被测介质的质量流量越大, 冷却效应越强, 需要更大的电流才能维持温度差恒定不变。因此, 监测加热部件的流通电流, 即可测量介质的质量流量。

产品定位:

液体, 插入式

使用场景:

t-mass T 150是第一个Endress+Hauser用于液体测量的热式质量流量计, t-mass T 150主要应用在水中的测量, 当流量计独立的测量一种液体的电导率时, 也可以用在各种导电性和非导电性液体的监测和趋势监测。用户特定的实质可以保存在显示器, 也可以通过显示器从一台设备传递到另一台设备。 • 该测量原理具有高可操作测量范围, 能直接测量质量流量 • 专业测量导电和非导电液体流量

安装方式：

插入式

口径：

插入式

接液材质：

HC合金

304(L)

精度(标况)：

±5% o.f.s.

过程连接：

卡箍/卡盘

螺纹

最大过程压力：

≤40bar

最高过程温度：

≤100°C

环境温度：

-40~60°C

输出&通讯：

4-20mA HART

频率/脉冲/状态

供电电源：

24VDC

防爆型式：

非防爆

防护等级：

IP67

适用介质：

水

变送器外壳材质：

铸铝
