全部 >> 压力测量 >> 压力变送器

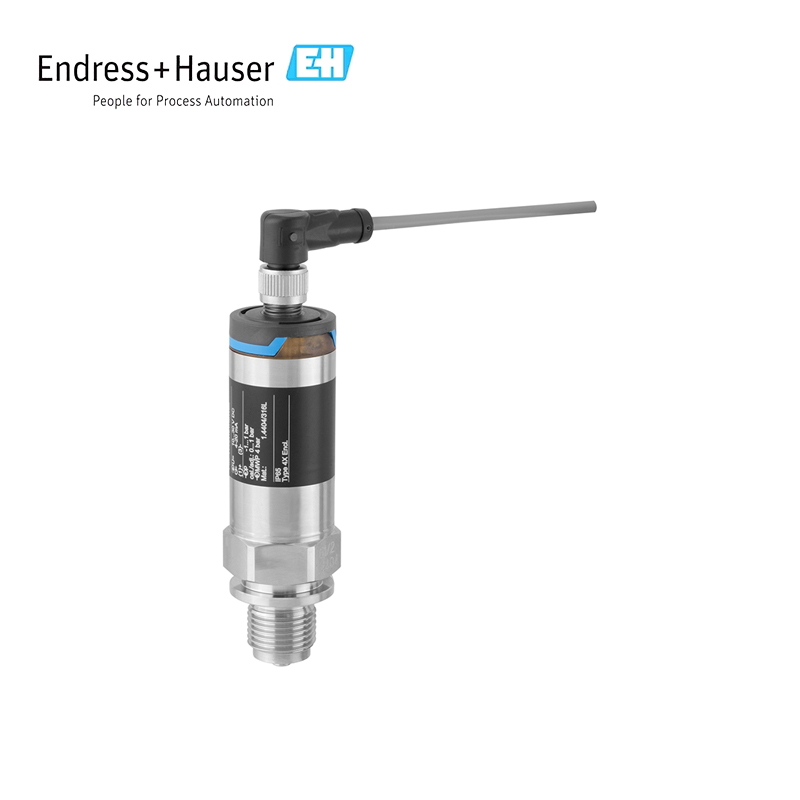

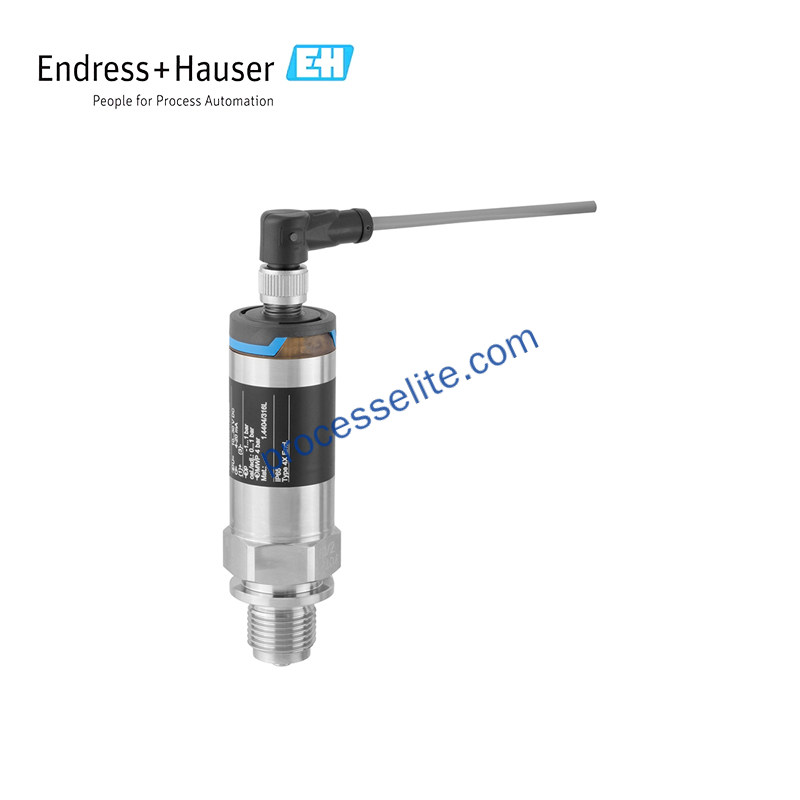

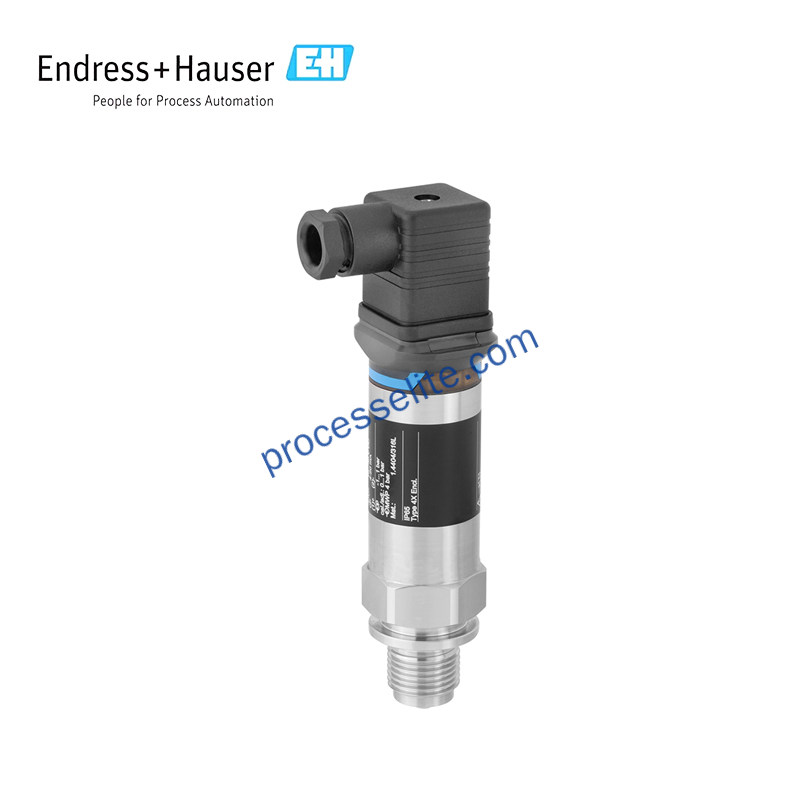

*仪表为定制产品, 图片仅供参考

系列名称:

压力变送器

产品系列:

PMP11

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 压力变送器采用整体焊接型金属传感器, 用于气体或液体的表压测量 • 过程连接: 螺纹 • 过程温度: -25...+85°C (-13...+185°F) • 过程压力: 400 mbar...+40bar (6...600psi) • 测量精度: 满量程的±0.5% • 采用超紧凑型结构设计和用户自定义量程范围, 在工厂中简便、省时地完成安装和设置 • 参考测量精度为0.5%, 同时还具有高长期稳定性和高重复性, 确保标准工艺过程中的高质量过程监测 • 严格使用316L材料, 在生产过程中通过所有测试, 保证宽过程适用性

加入收藏

加入对比

产品选型

测量原理:

压力变送器的测量原理主要基于膜片的变形特性。当压力变化时, 填充液将压力传输至惠斯通电阻桥路上, 将传感器上变形元件产生的形变转化为电信号。这些电信号通过导线传输到放大器进行放大, 并最终转换为标准信号 (通常为4~20mA), 以便与控制系统进行通信‌。

产品定位:

使用场景:

Cerabar PMP11是最经济的紧凑型压力变送器。使用压阻式传感器, 表压测量范围为400 mbar..40bar。PMP11采用高品质材料 (例如: 316L), 满足过程行业中的测量条件要求。能够在过程行业的标准应用中使用。

测量方式：

表压

测量原理：

压阻式

膜片材质：

316(L)

防爆型式：

非防爆

精度：

±0.5% o.f.s.

过程连接：

螺纹

最大量程：

≤4MPa

最小量程：

≥40kPa

输出&通讯：

4-20mA

电气接口：

插头

过程温度：

-25~85°C

最大过载压力：

≤16MPa

一年稳定性：

0.2% URL/年

五年稳定性：

0.4% URL/5年

十年稳定性：

0.45% URL/8年

外壳材质：

316(L) 铸造/卫生型

防护等级：

IP65

填充油：

合成油

供电电压：

24V DC

显示：

无显示

操作：

无操作
