全部 >> 压力测量 >> 差压变送器

*仪表为定制产品, 图片仅供参考

系列名称:

差压变送器

产品系列:

FMD71

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 用于带压罐或蒸馏塔/蒸发器中液体的液位、体积或质量测量 • 过程连接: 螺纹、法兰、齐平安装的卫生型连接 • 温度: –25...+150°C (–13...+302°F) , 可选350°C (662°F) • 测量范围: 100mbar...40bar (1.5...600psi) • 测量精度: 单个传感器的最高精度为±0.05%, 系统的最高精度为±0.07% • 取得国际防爆认证和卫生型认证 • 干式测量单元Ceraphire完全抗真空、耐腐蚀和耐磨损 • 消除了传统机械问题, 具有更高的过程适用性和可靠性 • 采用新型电子差压系统结构和设计, 最大限度地降低了安全风险 • 由于缩短了安装时间、维护时间、停机时间, 并减少了备件需求, 最大限度地降低了使用成本 • 多变量液位测量: 基于HART通信, 测量同一系统的差压、顶部压力和传感器温度 • 通过HART诊断不间断标识整个系统的健康状况 • 高重复性和长期稳定性

加入收藏

加入对比

产品选型

测量原理:

差压变送器的测量原理通过测量两侧压力之间的压力差值来实现测量功能, 设备通过高压侧 (HP) 和低压侧 (LP) 两个压力接口分别与被测系统的不同测点相连。当气体或液体介质作用于两侧时, 产生的压力差 (ΔP) 会驱动内部敏感元件 (如金属膜片) 产生机械形变。该形变通过电容效应或电阻应变原理转换为电信号, 经过信号调理电路进行放大、线性化补偿和温度修正等处理, 最终输出工业标准的4-20mA模拟信号或数字信号 (如HART协议) 。

产品定位:

使用场景:

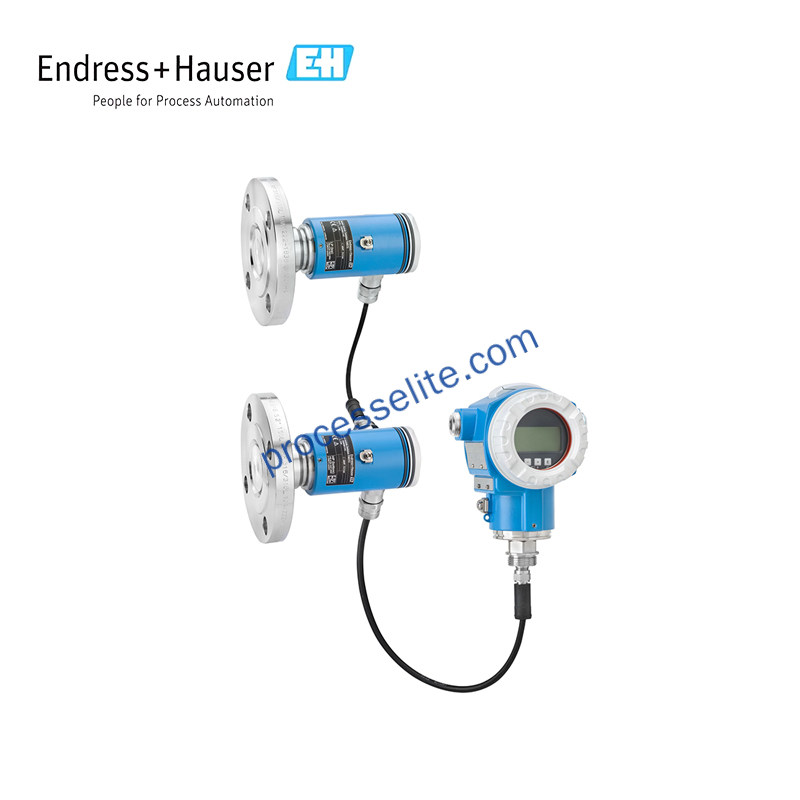

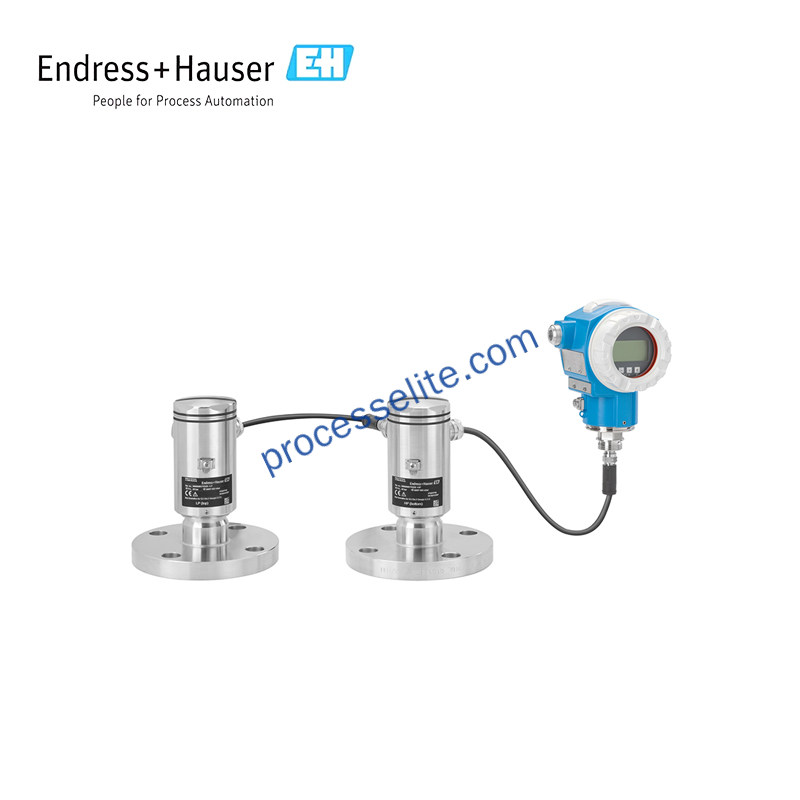

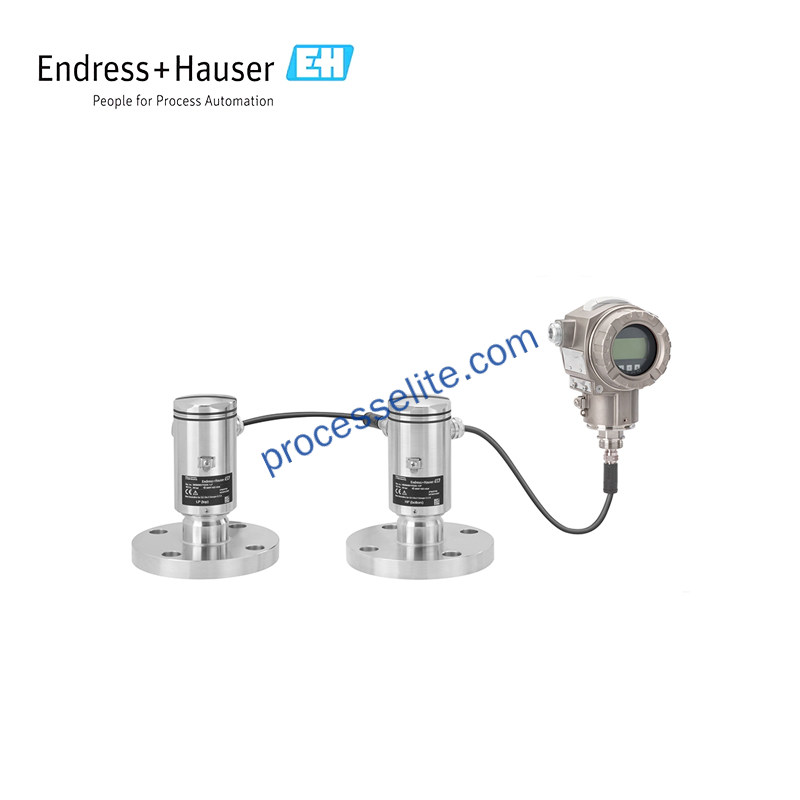

电子差压变送器Deltabar FMD71是差压系统, 由两个传感器和一台变送器组成, 用于带压罐或蒸馏塔/蒸发器中液体的液位、体积或质量测量。一个传感器用于静压测量 (高压) , 另一个传感器用于顶部压力测量 (低压) 。基于上述两个数字量压力值, 变送器计算得出液位值 (电子差压) 。电子差压测量系统消除了传统差压测量中出现的问题。

膜片材质：

316(L)

HC合金

陶瓷

防爆型式：

非防爆

Ex ia

Ex d

精度：

±0.05% o.f.s.

±0.075% o.f.s.

过程连接：

螺纹

法兰

卫生型连接

最大差压：

≤4MPa

最小差压：

≥10kPa

单侧静压：

≤6MPa

输出&通讯：

4-20mA HART

电气接口：

缆塞

螺纹

过程温度：

-25~150°C

一年稳定性：

0.05% URL/年

0.1% URL/年

0.25% URL/年

十年稳定性：

0.2% URL/10年

0.3% URL/10年

0.45% URL/10年

0.55% URL/10年

填充油：

硅油

防护等级：

IP66

IP68

外壳材质：

铝/铸铝

316(L) 铸造/卫生型

供电电压：

24V DC

人机界面：

LCD+按键
