全部 >> 压力测量 >> 差压变送器

*仪表为定制产品, 图片仅供参考

系列名称:

差压变送器

产品系列:

FMD72

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 用于压力罐和蒸馏塔/蒸发器内差压、液位、体积和质量测量 • 过程连接: 螺纹、法兰和卫生型连接 • 过程温度: -40...+125°C (-40... +257°F) , 可选250°C (480°F) • 测量范围: 400mbar... +40bar (6 ... 600psi) • 精度: 传感器可达 ±0.05%, 系统可达 ±0.07% • 国际防爆认证, 卫生型认证 • 消除了环境温度变化导致的测量值漂移 • 消除了取压管内的凝结或蒸发以及堵塞等状况 • 消除了冬季取压管供热防冻 (安装、保温) 的高昂成本 • 消除了传统系统管道、接头容易发生泄漏等状况 • 多变量液位测量: 同一个系统提供基于HART通信的差压、顶部压力及温度测量 • 基于HART通信的诊断功能提示系统整体运行状态 • 直观的菜单驱动式安装

加入收藏

加入对比

产品选型

测量原理:

差压变送器的测量原理通过测量两侧压力之间的压力差值来实现测量功能, 设备通过高压侧 (HP) 和低压侧 (LP) 两个压力接口分别与被测系统的不同测点相连。当气体或液体介质作用于两侧时, 产生的压力差 (ΔP) 会驱动内部敏感元件 (如金属膜片) 产生机械形变。该形变通过电容效应或电阻应变原理转换为电信号, 经过信号调理电路进行放大、线性化补偿和温度修正等处理, 最终输出工业标准的4-20mA模拟信号或数字信号 (如HART协议) 。

产品定位:

使用场景:

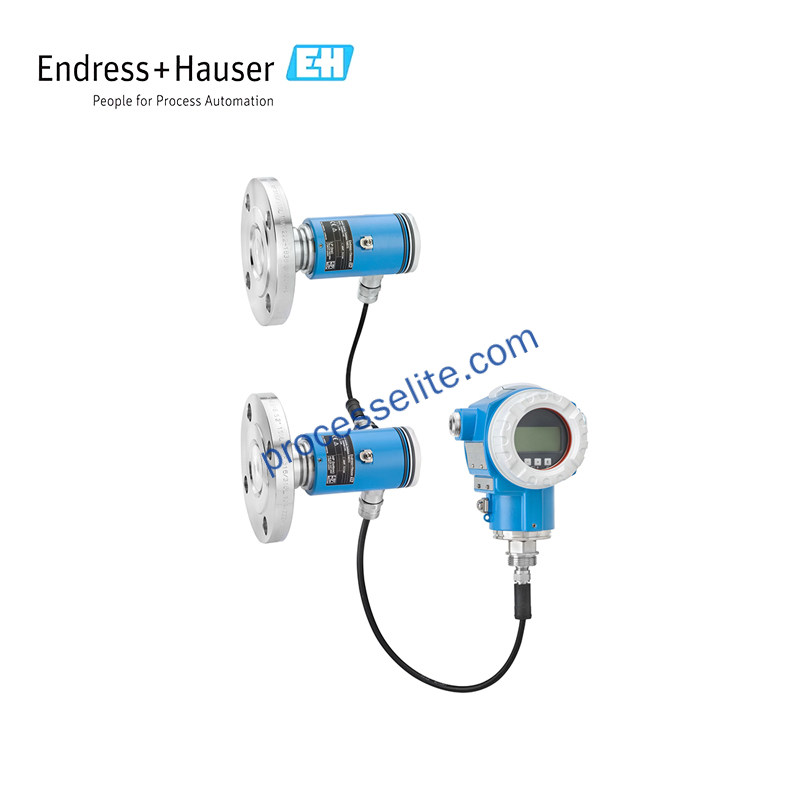

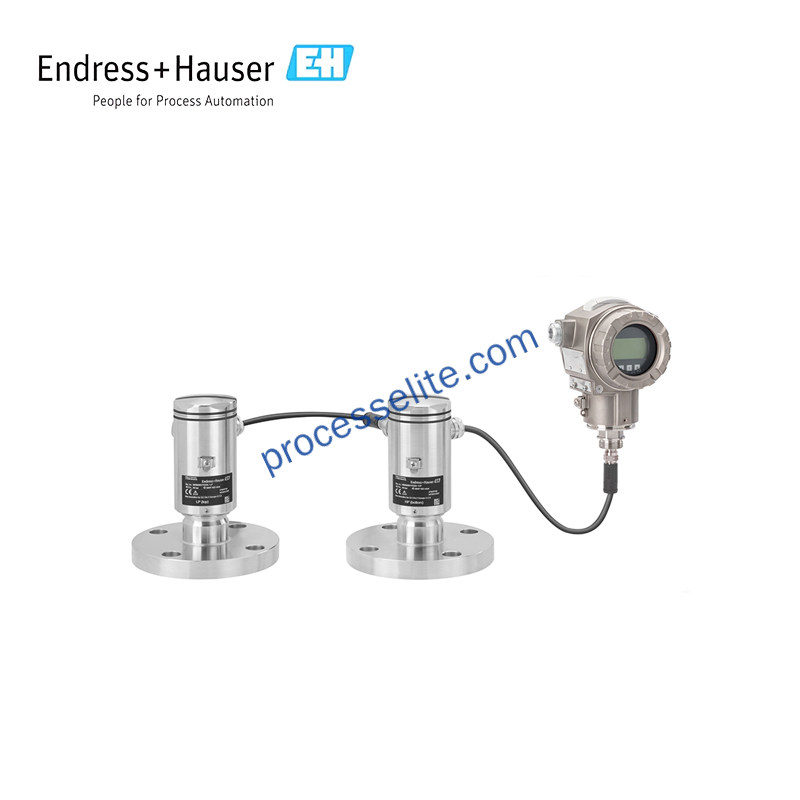

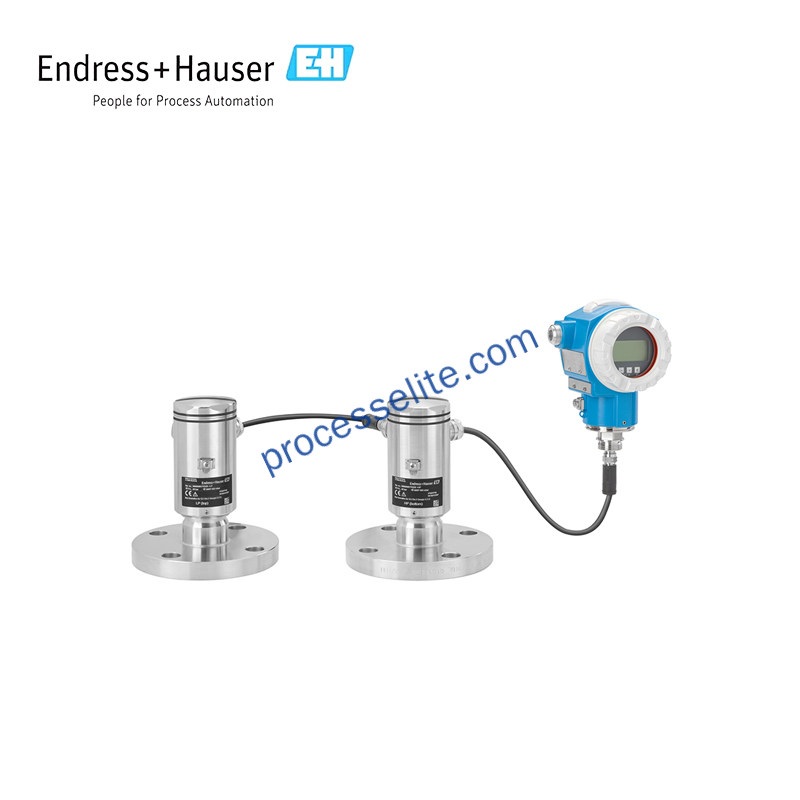

Deltabar FMD72电子式差压测量系统用于测量压力容器或蒸馏塔/蒸发器中液体的压力、液位、体积或质量。高压侧传感器 (HP) 测量液体静压, 低压侧传感器 (LP) 测量顶部压力, 变送器根据传感器输入值计算液位。电子远传差压液位测量系统消除了传统差压测量遇到的难题。

膜片材质：

316(L)

HC合金

防爆型式：

非防爆

Ex ia

Ex d

精度：

±0.05% o.f.s.

±0.075% o.f.s.

过程连接：

螺纹

法兰

卫生型连接

最大差压：

≤1MPa

最小差压：

≥40kPa

单侧静压：

≤16MPa

输出&通讯：

4-20mA HART

电气接口：

缆塞

螺纹

过程温度：

-40~125°C

一年稳定性：

0.05% URL/年

0.1% URL/年

0.25% URL/年

十年稳定性：

0.2% URL/10年

0.3% URL/10年

0.45% URL/10年

0.55% URL/10年

填充油：

硅油

合成油

防护等级：

IP66

IP68

外壳材质：

铝/铸铝

316(L) 铸造/卫生型

供电电压：

24V DC

人机界面：

LCD+按键

全部

产品说明

操作指导

产品图纸
