全部 >> 压力测量 >> 差压变送器

*仪表为定制产品, 图片仅供参考

系列名称:

差压变送器

产品系列:

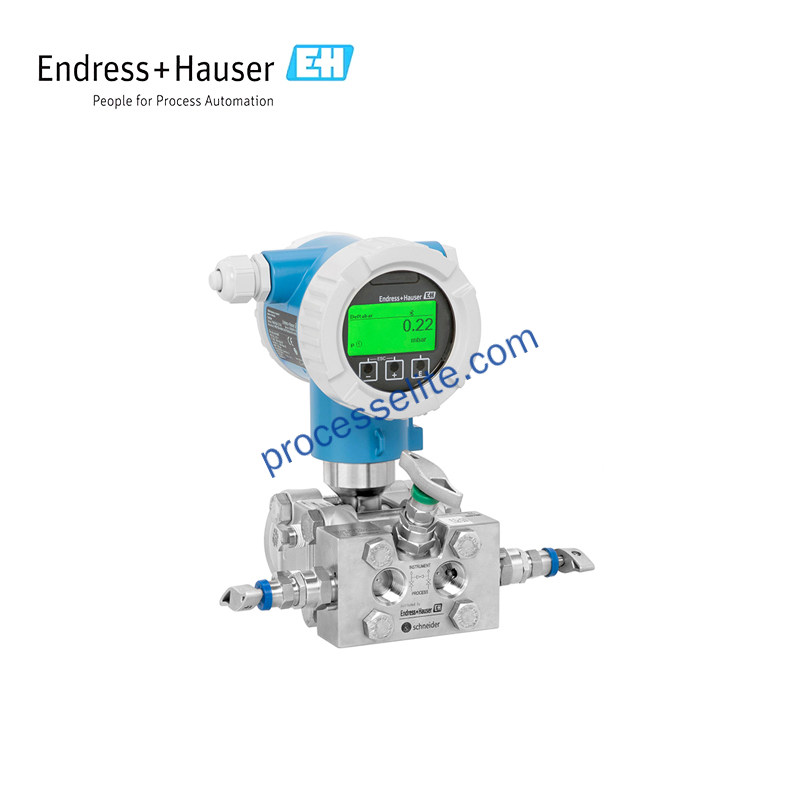

PMD75B

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 最大适用压力250bar (3750psi) (表压/绝压) 和40bar (600psi) (差压) • 最大适用静压420bar (6300psi) • 最高测量精度为+/- 0.035% • 采用Heartbeat Technology心跳技术, 无需中断生产过程即可验证仪表健康状况, 提高了工厂的可用性。 • 清晰标识仪表状况, 一旦出现诊断信息, 仪表立即从绿色切换至红色显示 • 减小系统故障发生几率, 零错误的SIL调试和引导式仪表功能安全测试 • 使用SmartBlue App无线远程控制操作困难区域内的设备

加入收藏

加入对比

产品选型

测量原理:

差压变送器的测量原理通过测量两侧压力之间的压力差值来实现测量功能, 设备通过高压侧 (HP) 和低压侧 (LP) 两个压力接口分别与被测系统的不同测点相连。当气体或液体介质作用于两侧时, 产生的压力差 (ΔP) 会驱动内部敏感元件 (如金属膜片) 产生机械形变。该形变通过电容效应或电阻应变原理转换为电信号, 经过信号调理电路进行放大、线性化补偿和温度修正等处理, 最终输出工业标准的4-20mA模拟信号或数字信号 (如HART协议) 。

产品定位:

使用场景:

PMD75B是新一代Deltabar变送器的成员之一。变送器坚固耐用, 采用安全Bluetooth蓝牙连接, 使用移动设备, 安装app, 即可远程操控仪表。支持按需维护, 提高了工厂的可用性。软件的使用十分简单。操作向导直观明了, 引导用户逐步完成仪表设置、功能安全测试和验证测试。 Heartbeat Technology心跳技术提供自校验和自监控功能, 能够检测出过程异常, 比如引压管堵塞。

膜片材质：

316(L)

HC合金

Monel合金

Ta(钽)

防爆型式：

非防爆

Ex ia

Ex d

Ex e

Ex t

精度：

±0.035% o.f.s.

±0.05% o.f.s.

过程连接：

螺纹

法兰

最大差压：

≤4MPa

最小差压：

≥1kPa

最大表压：

≤25MPa

单侧静压：

≤42MPa

输出&通讯：

4-20mA HART

PROFINET

Bluetooth® wireless

电气接口：

缆塞

螺纹

插头

过程温度：

-40~85°C

一年稳定性：

0.025% URL/年

0.05% URL/年

0.08% URL/年

0.2% URL/年

五年稳定性：

0.05% URL/5年

0.07% URL/5年

0.12% URL/5年

0.28% URL/5年

十年稳定性：

0.1% URL/10年

0.2% URL/10年

0.31% URL/10年

填充油：

硅油

惰性油

防护等级：

IP66

IP67

IP68

外壳材质：

铝/铸铝

316(L) 铸造/卫生型

供电电压：

24V DC

人机界面：

LCD+按键

SIL：

SIL 2

SIL 3
