全部 >> 压力测量 >> 静压液位计

*仪表为定制产品, 图片仅供参考

系列名称:

静压液位计

产品系列:

FMB52

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 静压式传感器可用于以下测量 • 过程工业、过程测量、制药和食品行业等领域的液体和浆料介质的静压测量 • 液体液位、体积或质量的测量 • 优良的可重复性和长期的稳定性 • 量程比: 100: 1 • 全密封CONTITE测量元件: 抗冷凝, 气候防护; 高参考精度: ±0.2%, 可选: ±0.1%; 最小温度影响 • 点对点模块, 测量差压、静压和压力 (Deltabar M - Deltapilot M - Cerabar M) , 如, 可更换显示, 通用型电子元件 • 调试简单, 无需操作工具

加入收藏

加入对比

产品选型

测量原理:

静压液位计的测量原理通过测量液体静压力实现液位检测。其核心原理基于公式 ‌P=ρ·g·H‌+P0, 当处于液体密度稳定环境时, 通过导气管将大气压引入传感器负压腔抵消大气压 (P0)，此时液体静压力 (P) 与液位高度 (H) 成正比。过程压力直接作用在内部敏感元件 (如陶瓷过程隔离膜片) 上, 压力补偿管将大气压变化传输至敏感元件背面进行补偿。敏感元件的形变会产生与压力呈比例关系的电容变化量, 将电容变化量转换成与压力呈比例关系的信号, 信号与介质液位呈线性关系, 经温度补偿和线性化处理输出4-20mA标准信号。

产品定位:

使用场景:

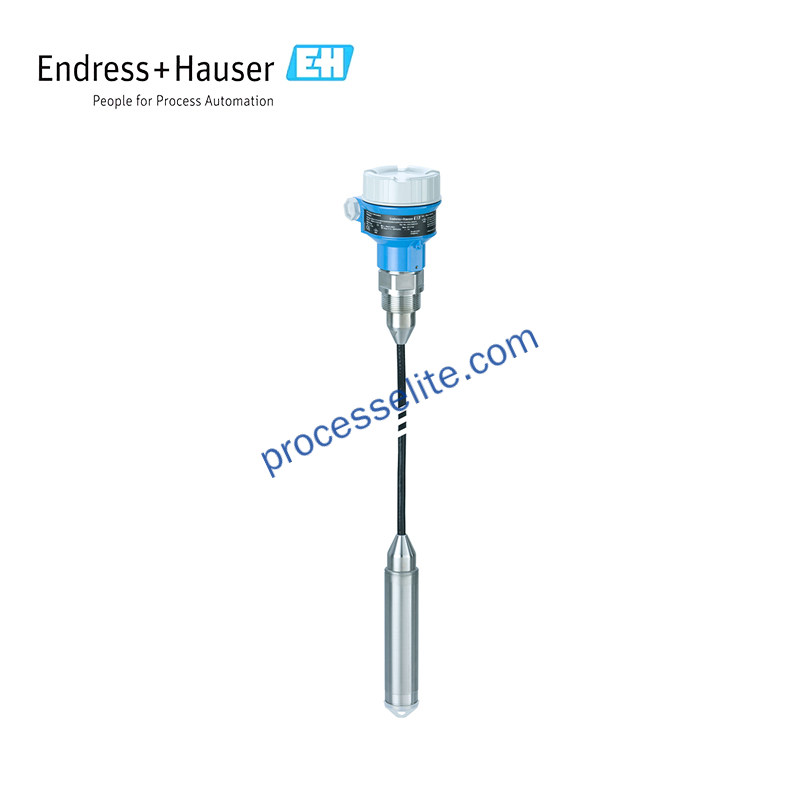

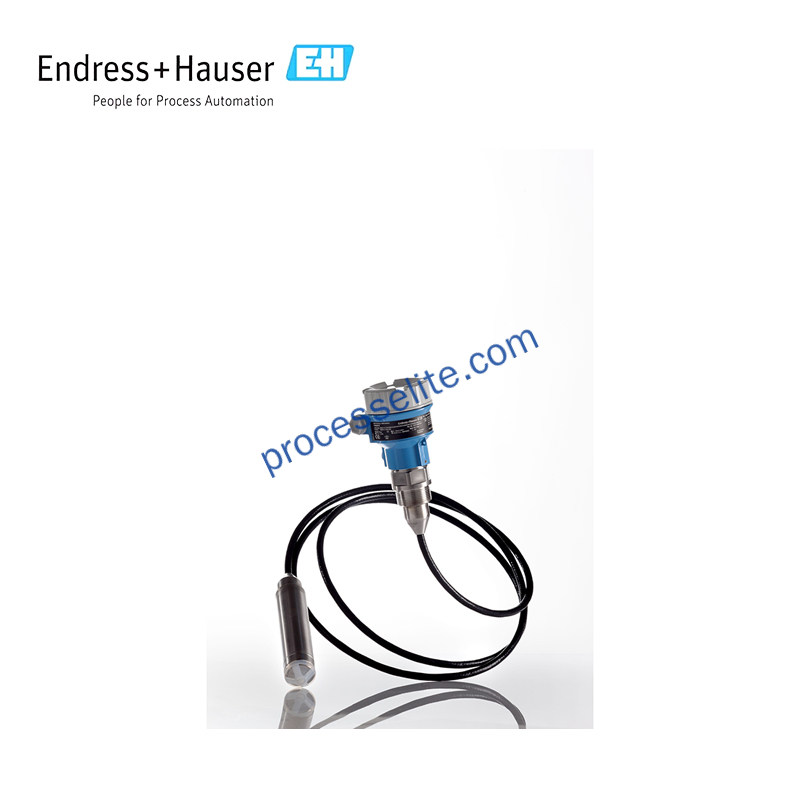

Deltapilot FMB52缆式传感器采用CONTITE测量元件, 带固定式过程连接, 主要用于过程工业和环保行业, 可测量敞开式或封闭式容器中液体或浆料介质的液位, 测量不受泡沫影响。设计符合IEC61508标准, 满足SIL2功能安全要求

膜片材质：

HC合金

金-铑 > HC合金

金-铂 > HC合金

探头材质：

316(L)

防爆型式：

非防爆

Ex i

精度：

0.1% o.f.s

0.2% o.f.s

过程连接：

螺纹

法兰

最大量程：

≤1MPa

最小量程：

≥-10kPa

输出&通讯：

4-20mA HART

PROFIBUS PA

电气接口：

缆塞

螺纹

插头

过程温度：

-10~70°C

-10~80°C

过载压力：

≤4MPa

≤8MPa

≤24MPa

≤40MPa

一年稳定性：

0.05% URL/年

0.1% URL/年

0.18% URL/年

五年稳定性：

0.125% URL/5年

0.25% URL/5年

0.45% URL/5年

外壳材质：

铝/铸铝

316(L) 铸造/卫生型

防护等级：

IP68

填充油：

惰性油

合成油

供电电压：

24V DC

人机界面：

LCD显示+按键

无显示/无表头

SIL：

SIL 2
