全部 >> 压力测量 >> 静压液位计

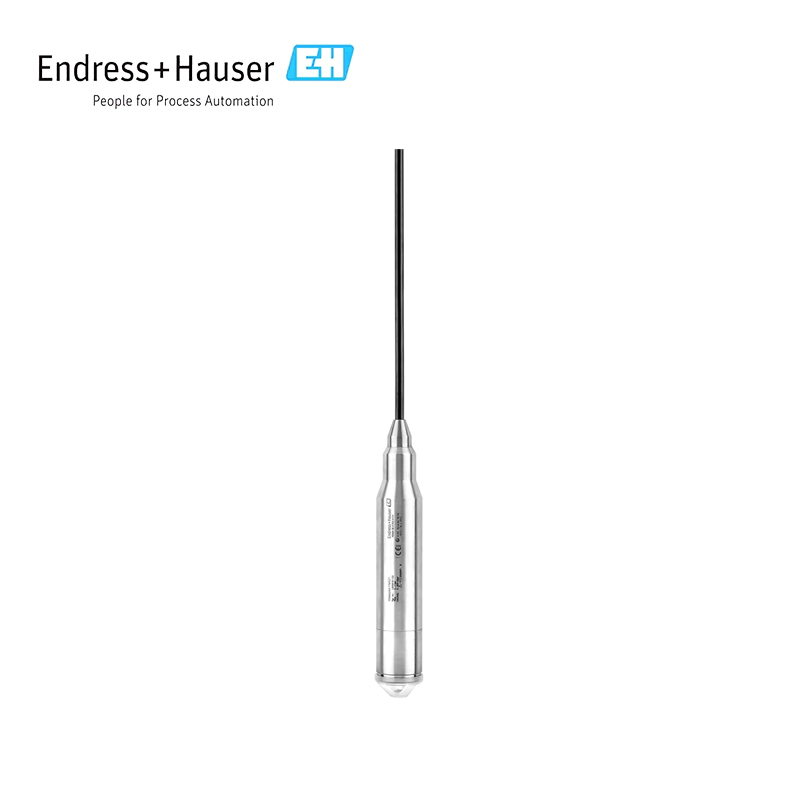

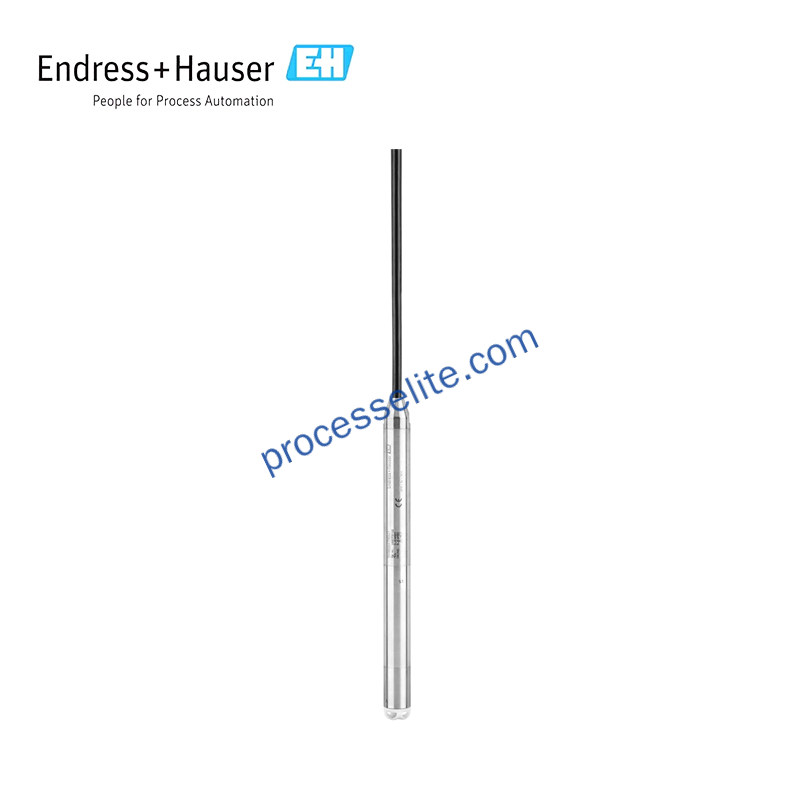

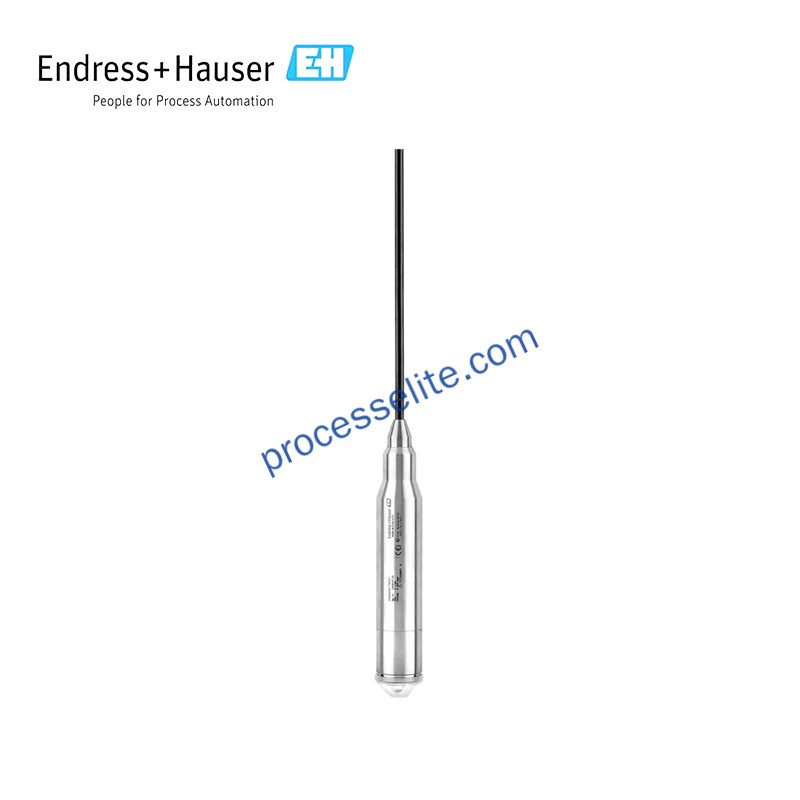

*仪表为定制产品, 图片仅供参考

系列名称:

静压液位计

产品系列:

FMX21

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 三种不同版本分别用于饮用水, 废水和污水, 盐水 • 过程连接: 悬挂固定夹, 电缆接头 • 温度: -10...+ 70°C (14...158°F) • 测量范围: 0...20bar / 200m H2O (0...300psi / 600ft H2O) • 精度: ±0.2%, 铂金型: ±0.1% • 国际防爆认证, 船级认证, 饮用水认证 • 具备强抗过载能力的高纯度陶瓷传感器 (99.9% Al2O3) • 4...20 mA 叠加 HART 6.0 输出 • 自动密度补偿功能, 提升测量精度 • 内置 Pt100 温度传感器 (可选), 同时进行液位和温度测量 • 多种类型的附件提供整套测量点解决方案 • 全密闭电子部件和双重过滤压力补偿系统使得传感器免受气候影响 • 22 mm (0.87“) 小外径版本适合于饮用水应用, 以及抽水井和深井等小管径测量场合

加入收藏

加入对比

产品选型

测量原理:

静压液位计的测量原理通过测量液体静压力实现液位检测。其核心原理基于公式 ‌P=ρ·g·H‌+P0, 当处于液体密度稳定环境时, 通过导气管将大气压引入传感器负压腔抵消大气压 (P0) ，此时液体静压力 (P) 与液位高度 (H) 成正比。过程压力直接作用在内部敏感元件 (如陶瓷过程隔离膜片) 上, 压力补偿管将大气压变化传输至敏感元件背面进行补偿。敏感元件的形变会产生与压力呈比例关系的电容变化量, 将电容变化量转换成与压力呈比例关系的信号, 信号与介质液位呈线性关系, 经温度补偿和线性化处理输出4-20mA标准信号。

产品定位:

使用场景:

Waterpilot FMX21 变送器采用无油电容式陶瓷测量元件, 用于过程工业和环保行业中的静压液位测量。带HART输出, 测量范围可自由调节, 自动密度补偿功能, 提升液位测量精度。经认证可用于饮用水测量, 提供内置式温度测量功能。同时提供适用于废水和污泥测量的应用版本。

膜片材质：

陶瓷

探头材质：

316(L)

PPS＞316(L)

防爆型式：

非防爆

Ex i

精度：

0.1% o.f.s

0.2% o.f.s

过程连接：

无

最大量程：

≤2MPa

最小量程：

输出&通讯：

4-20mA

4-20mA HART

电气接口：

无

过程温度：

-10~70°C

一年稳定性：

0.1% URL/年

五年稳定性：

0.25% URL/5年

外壳材质：

无

防护等级：

IP68

供电电压：

24V DC

人机界面：

无显示/无表头
