全部 >> 压力测量 >> 智能压力开关

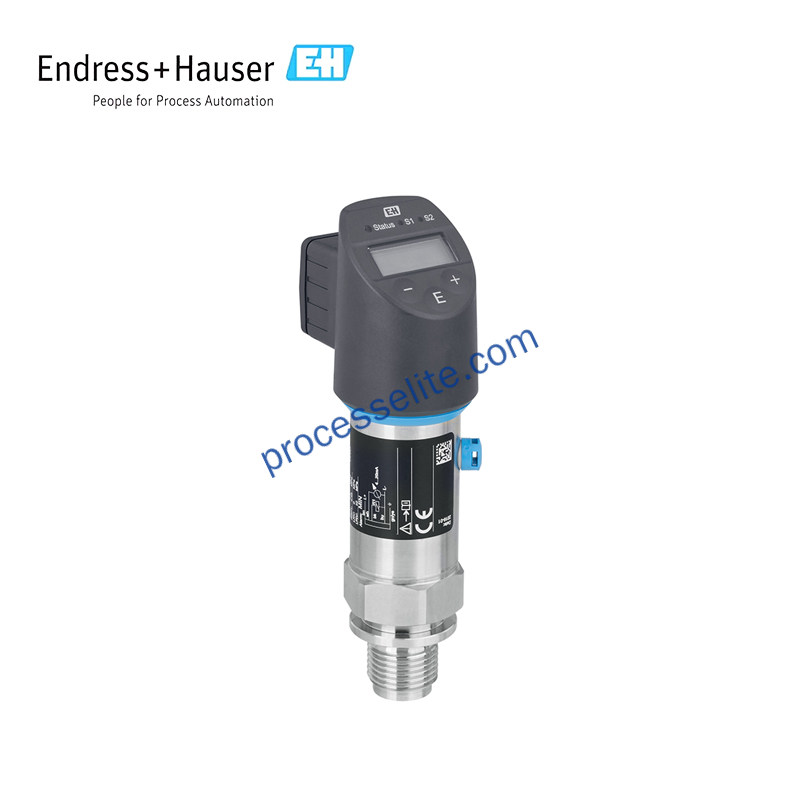

*仪表为定制产品, 图片仅供参考

系列名称:

智能压力开关

产品系列:

PTP31B

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 压力开关采用金属膜片传感器 , 用于气体、蒸汽、液体或粉尘的绝压和表压监测 • 过程连接 : 螺纹 • 过程温度 : -40...+100°C (-40...+212°F) • 过程压力 : 400 mbar...+400bar (6...+6 , 000psi) • 测量精度 : max. ±0.3% • 内置电子开关模块 , 实现离散领域和过程工业的监测和控制 • 通过LED指示灯和数字显示进行功能检查和现场信息显示 • 传感器的最大耐过载压力为+400bar • 小尺寸齐平安装的过程连接 • 在所有现场总线系统中均易于配置、灵活集成 , IO-Link帮助降低成本和复杂性。

加入收藏

加入对比

产品选型

测量原理:

压力开关的测量原理主要基于弹性元件的形变特性。压力开关传感器有陶瓷膜片传感器和金属膜片传感器, 陶瓷膜片传感器是非充油型的传感器, 过程压力直接作用在坚固耐用的陶瓷膜片上使膜片发生形变, 在传感器内的陶瓷基板电极和陶瓷膜片电极由于压力作用产生形变导致电容变化。金属膜片传感器在过程压力的作用下发生形变, 填充液将压力传输至惠斯通桥路上, 将传感器上变形元件产生的形变转化为电信号。该形变通过电容效应或电阻应变原理转换为电信号, 经过信号调理电路进行放大、线性化补偿和温度修正等处理, 最终输出工业标准的4-20mA模拟信号。

产品定位:

使用场景:

Ceraphant PTP31B是高性价比压力开关 , 基于压阻效应原理安全进行绝压和表压测量和监控。紧凑型压力开关具有高稳定性 , 最大耐过载压力为+400bar。IO-Link使设备集成更便捷 , 参数化过程更轻松。

测量变量：

表压

绝压

膜片材质：

316L

防爆型式：

非防爆

精度：

0.3% o.f.s

0.5% o.f.s

过程连接：

螺纹

最大量程：

≤40MPa

最小量程：

≥40kPa

输出&通讯：

4~20mA

IO-Link

1x开关量

2x开关量

电气接口：

缆塞

插头

过程温度：

-40~100°C

过载压力：

≤60MPa

一年稳定性：

0.2% URL/年

五年稳定性：

0.4% URL/年

外壳材质：

316(L)铸造/卫生型

防护等级：

IP66

IP67

填充油：

合成油

供电电压：

24V DC

人机界面：

数字显示
