全部 >> 物位测量 >> 雷达液位计

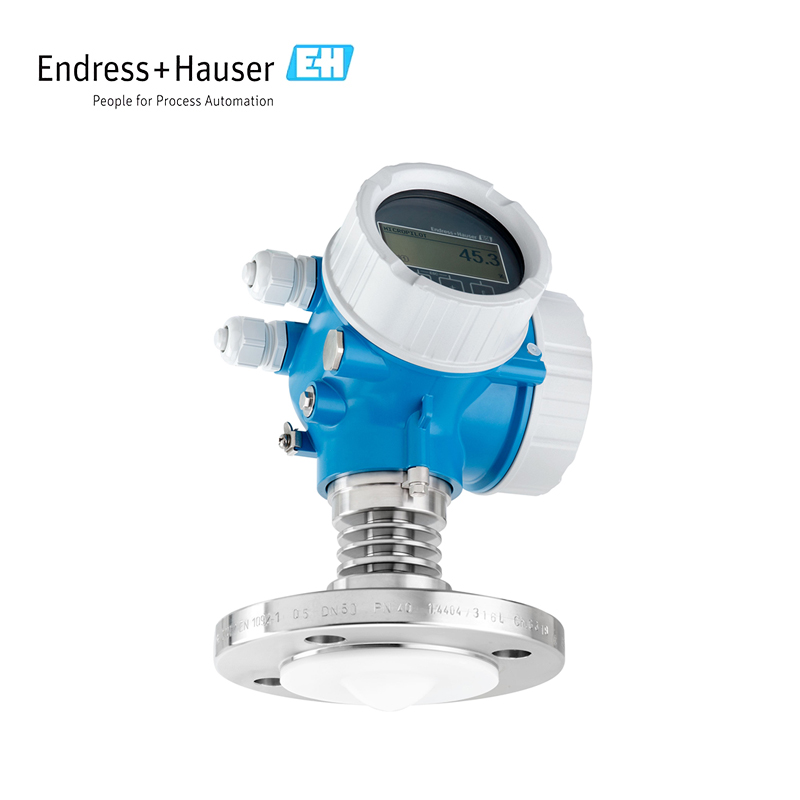

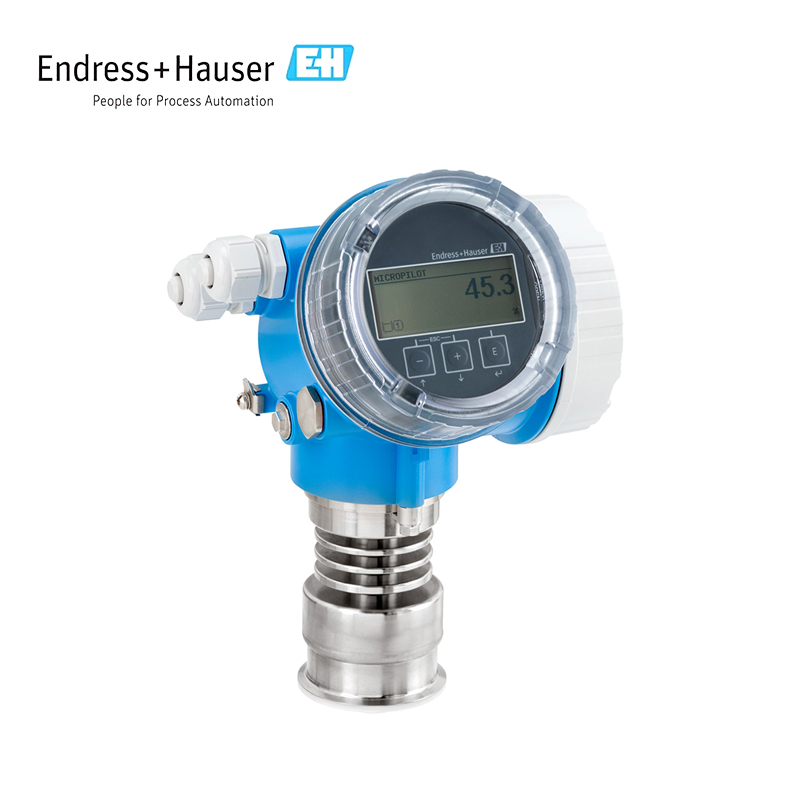

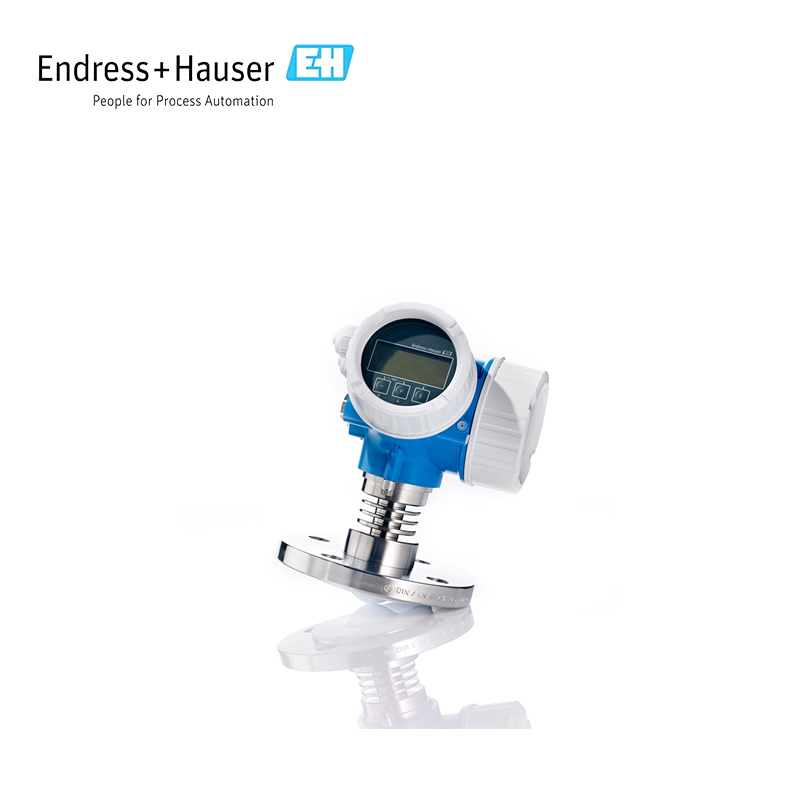

*仪表为定制产品, 图片仅供参考

系列名称:

雷达液位计

产品系列:

FMR52

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 平嵌式安装, PTFE完美密封的喇叭天线 • 过程连接: 平嵌式复合法兰, 满足卫生需求的过程连接 (卡箍式, 11851) • 温度范围: -196°C 至 +200°C (-320, 8 至 +392°F) • 压力范围: -1 至 +25bar (-14.5 至 +362psi) • 最大测量范围: 40m (131ft) , 高级动态响应60m (197ft) • 精度误差: ±2mm • K-波段: 26GHz • 国际防爆认证, WHG溢出保护, SIL, 卫生型认证, 船级认证 • 硬件和软件开发过程符合IEC 61508标准, 单台仪表满足SIL2, 同构冗余条件下达SIL3 • 稳定可靠的非接触式测量, 不受介质和过程条件变化的影响 • HistoROM集成数据存储单元, 帮助快速调试、维修和诊断 • 测量可靠性高, 基于多回波追踪计算, 即使仓内存在障碍物依然能够准确测量 • 心跳技术, 在整个生命周期内实现高效、安全的工厂运营 • 无缝集成到控制或资产管理系统, 直观的菜单引导式操作概念 (现场或通过控制系统) • 通过世界权威的SIL和WHG实验认证, 节约您的时间和经济成本

加入收藏

加入对比

选型配置

测量原理:

雷达测量是基于行程时间原理 (ToF) 工作的“俯视式”测量系统, 测量参考点至介质表面间的距离。通过测量发射脉冲与回波的时间差来计算距离, 天线发射一个短暂的脉冲信号, 脉冲信号遇到物体表面后反射回来, 被雷达物位计接收, 测量脉冲的发射和返回时间, 计算飞行时间, 通过公式距离= (光速×时间差) /2‌ 精确计算物位高度, 结合预设的空罐高度参数自动换算为实际物位值。TOF方法的成本较低, 适用于短距离测量‌。

产品定位:

腐蚀和卫生应用

使用场景:

Micropilot FMR52采用整体PTFE材料的齐平式喇叭天线, 具有出色的耐腐蚀优势, 用于强腐蚀性液体的液位测量。 FMR52传感器通过了ASME BPE, USP VI级, 3-A和EHEDG等认证, 也适用于食品和生命科学行业中卫生要求严格的测量场合。Micropilot用于液体、浆料和泥浆的连续性、非接触式的物位测量。测量不受介质变化、温度变化、气相介质或蒸汽的影响。

防爆型式：

非防爆

Ex i

Ex d

测量频率：

K波段 (≈26GHz)

最大量程：

60m

精度：

±2mm

最高过程温度：

200℃

最大过程压力：

≤2.5MPa

天线类型：

喇叭形

通讯方式：

4-20mA HART

Profibus PA

过程连接：

法兰

卫生型连接

防护等级：

IP66

IP68

供电电源：

24V DC

220V AC

人机界面：

无显示&不可操作

有显示&可操作

SIL认证：

SIL2 (单表)

全部
