全部 >> 温度测量 >> 模块化热电阻（RTD）温度计

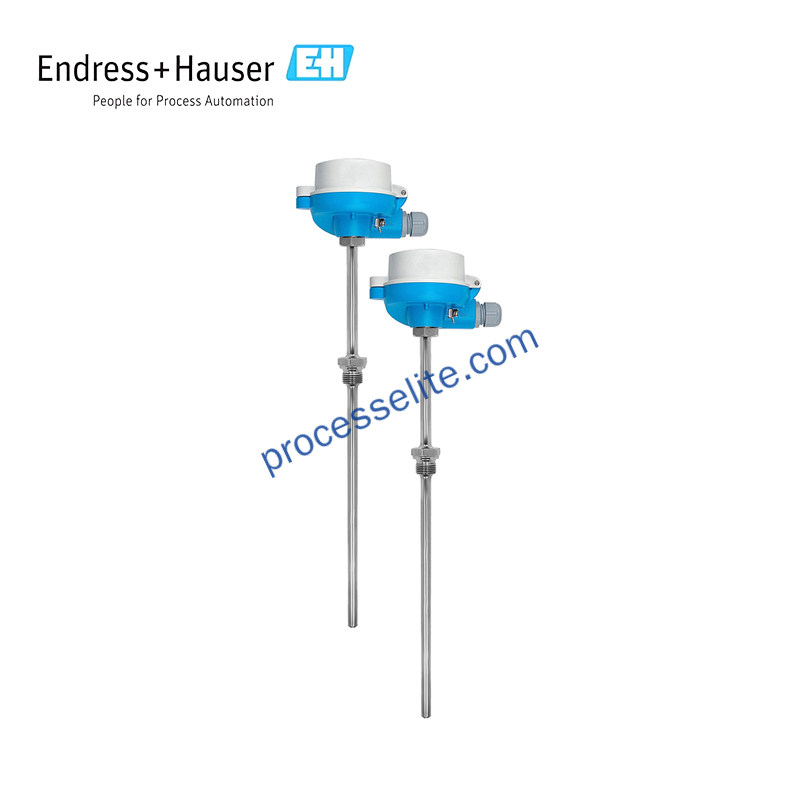

*仪表为定制产品, 图片仅供参考

系列名称:

模块化热电阻（RTD）温度计

产品系列:

TST90

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 用于热能测量 • 工作温度范围: -50 … +400 °C (-58 … +752 °F) • 配对传感器: 0 … +120 °C (+32 … +248 °F) , 测量精度 : ± 0.05 K • 配对传感器: –40 … 0 °C (-40 … 32 °F) , 测量精度 : ± 0.1 K • 防护等• 测量工作元件可迅速替换 • 测量工作元件兼容性高, 设计符合DIN 43772标准 • 短锥型端部, 加快反应时间级: IP68

加入收藏

加入对比

产品选型

测量原理:

热电阻 (RTD) 工作原理是基于金属导体的电阻随温度变化的特性实现测温。其核心原理是: 当温度变化时, 铂、铜等金属导体的晶格振动幅度改变, 导致电子运动受阻程度不同, 电阻值随之变化。以铂电阻Pt100为例, 0℃时标准电阻为100Ω, 温度每升高1℃电阻约增加0.385Ω, 在一定温度范围内呈现高度线性关系。实际测量中采用恒流源或电桥电路将电阻变化转换为电信号, 通过三线制/四线制接线消除导线误差, 最终根据国际标准分度表将电阻值换算为温度值。

产品定位:

使用场景:

温度计主要用于化工行业, 也适和其它行业应用。设备采用配对传感器, 用于高精确度的温差测量。规格多样, 应用灵活。

精度：

CLASS A

CLASS B

过程连接：

螺纹

测量范围：

Pt100: -50~200℃

通讯方式：

PT100

人机界面：

无

外壳材质：

铝

探杆材质：

316L

防爆选项：

无

防护等级：

IP66

IP68

供电电源：

无

探杆直径：

3mm

6mm

插入深度：

自定义

电气接口：

M20*1.5

1/2 NPT

护套直径：

护套材质：

316Ti
