全部 >> 流量测量 >> 电磁流量计

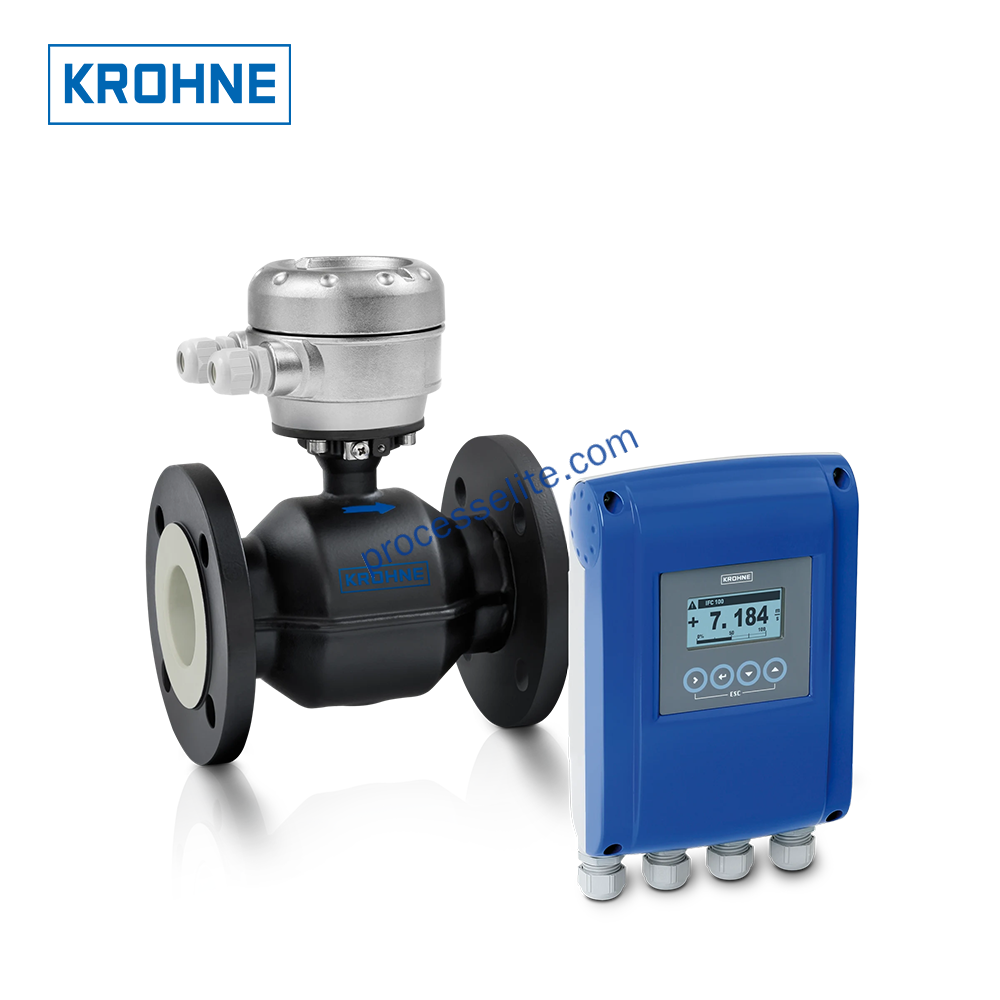

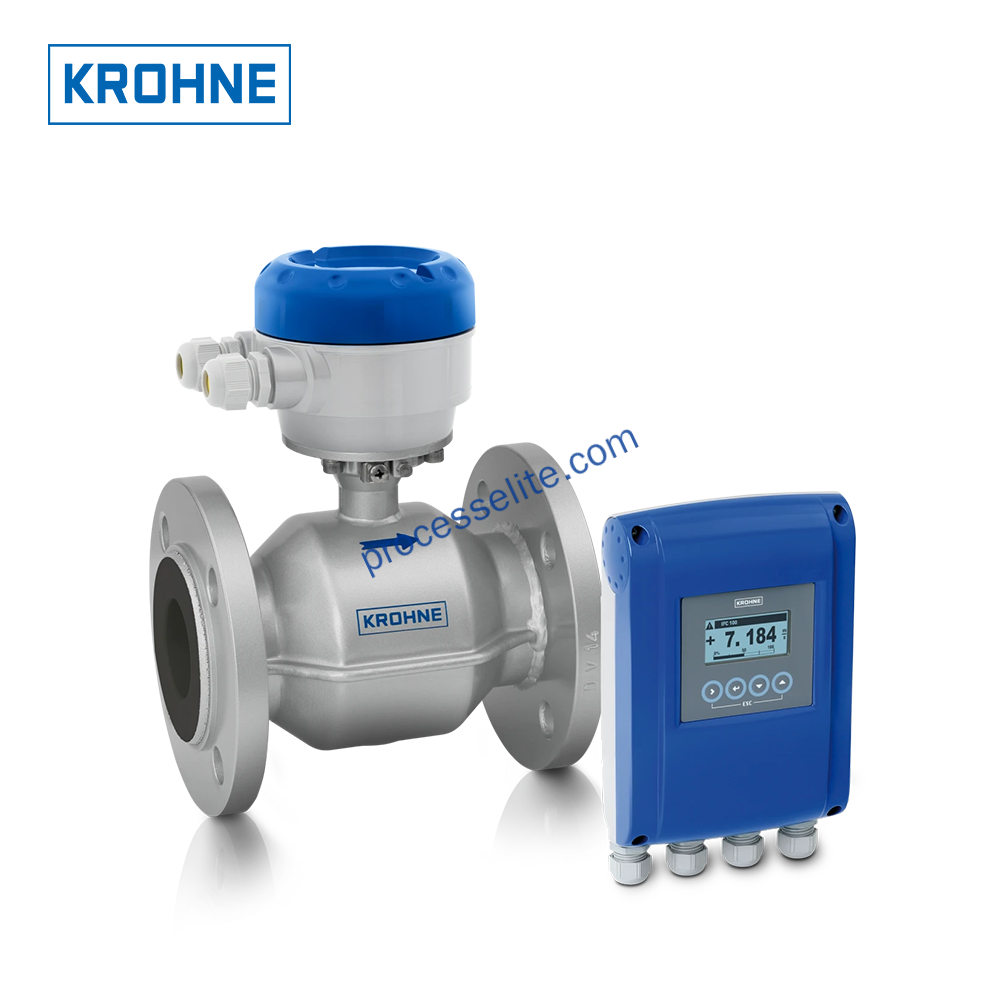

*仪表为定制产品, 图片仅供参考

系列名称:

电磁流量计

产品系列:

2100W

品牌名称:

科隆/Krohne

产品特点:

• 宽量程的双向流测量 • 可选埋地或潜水式安装 • 历经众多现场实例验证，经久耐用 • 标准的实流校准 • PP 或硬橡胶衬里：可耐低浓度的化学腐蚀 • 防止对仪表设置的篡改 • 标准测量精度：±0.3% 或 ±1mm/s MV • 自诊断包含：电导率、电极故障、环境和过程温度...等 • 全通径的设计结构：无可动部件、无磨损、无压损 • 符合饮用水标准：ACS、DVGW、NSF、TZW、WRAS...等 • 可用于危险区域：ATEX、IECEx、FM、CSA • 可使用 OPTICHECK 服务工具，进行现场核查

加入收藏

加入对比

选型配置

测量原理:

根据法拉第电磁感应定律, 导体在磁场中运动会产生感应电压。在电磁测量原理中, 流动的介质相当于运动的导体。感应电压(Ue)与介质流速(v)成比例, 并通过两个测量电极将感应电压加载在放大器上。基于管道横截面积(A)计算体积流量(Q)。极性交替变换的开关直流电生成直流(DC)磁场。计算公式 • 感应电压: Ue = B · L · v • 体积流量: Q = A · v

产品定位:

常规水处理应用

使用场景:

OPTIFLUX 2100 是一款适用于常规的水和污水应用的电磁流量计 (EMF) 。该仪表是一个理想的通用解决方案, 适用于需要稳定测量但无需高精度的常规应用。当选用 IP68 / NEMA 6P 防护等级时, 可潜水 (长期) 安装于测量井。适用于常规的水和污水应用, 水和污水行业, 抽取水和灌溉水, 输水管网的监测, 水处理装置 (原水、饮用水、水处理试剂) , 污水管网, 联合及分离污水系统, 暴雨溢流, 市政污水处理装置, 海水淡化装置 (海水、渗透剂、盐水) , 钢铁、冶金、化工，及其他过程行业, 工业用水 (过程或生产用水、冷却水、锅炉补给水...等) , 工业污水的收集、处理与回流, 压载水、注入水...等。

口径：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

DN700

DN800

DN900

DN1000

DN1200

内衬材质：

橡胶

电极材质：

316(L)

HC合金

Ti(钛)

Ta(钽)

Pt(铂)

精度(标况)：

±0.3% o.r.

过程连接：

碳钢法兰

不锈钢法兰

最大过程压力：

≤40bar

最高过程温度：

≤90°C

通讯方式：

4-20mA HART

供电电源：

24VDC

220VAC

防爆型式：

非防爆

Ex i

防护等级：

IP67

IP68

外壳材质：

铝/铸铝

304(L) 铸造/卫生型

316(L) 铸造/卫生型
