产品-测控精英

全部 >> 流量测量 >> 电磁流量计

*仪表为定制产品, 图片仅供参考

系列名称:

电磁流量计

产品系列:

2300W

品牌名称:

科隆/Krohne

产品特点:

• 宽量程的双向流测量 (量程比 1000:1) • 无须前后直管段，满足 OIML R49 精度等级 1 • 口径范围广 • 可选虚拟参比功能：无需接地环 • PP 或硬橡胶衬里：出色的耐化学腐蚀性 • 可选埋地或潜水式安装 • 大口径同样取得贸易交接认证 • 防止对仪表设置的篡改 • 标准精度：±0.2% 或 ±1mm/s MV • 丰富的传感器和工艺过程自诊断功能 (包含 NE 107) • 符合饮用水标准：ACS、DVGW、NSF、TZW、KTW、WRAS、 KIWA...等 • 可使用 OPTICHECK 服务工具，进行现场核查

加入收藏

加入对比

选型配置

测量原理:

根据法拉第电磁感应定律, 导体在磁场中运动会产生感应电压。在电磁测量原理中, 流动的介质相当于运动的导体。感应电压(Ue)与介质流速(v)成比例, 并通过两个测量电极将感应电压加载在放大器上。基于管道横截面积(A)计算体积流量(Q)。极性交替变换的开关直流电生成直流(DC)磁场。计算公式 • 感应电压: Ue = B · L · v • 体积流量: Q = A · v

产品定位:

水处理应用高精度测量

使用场景:

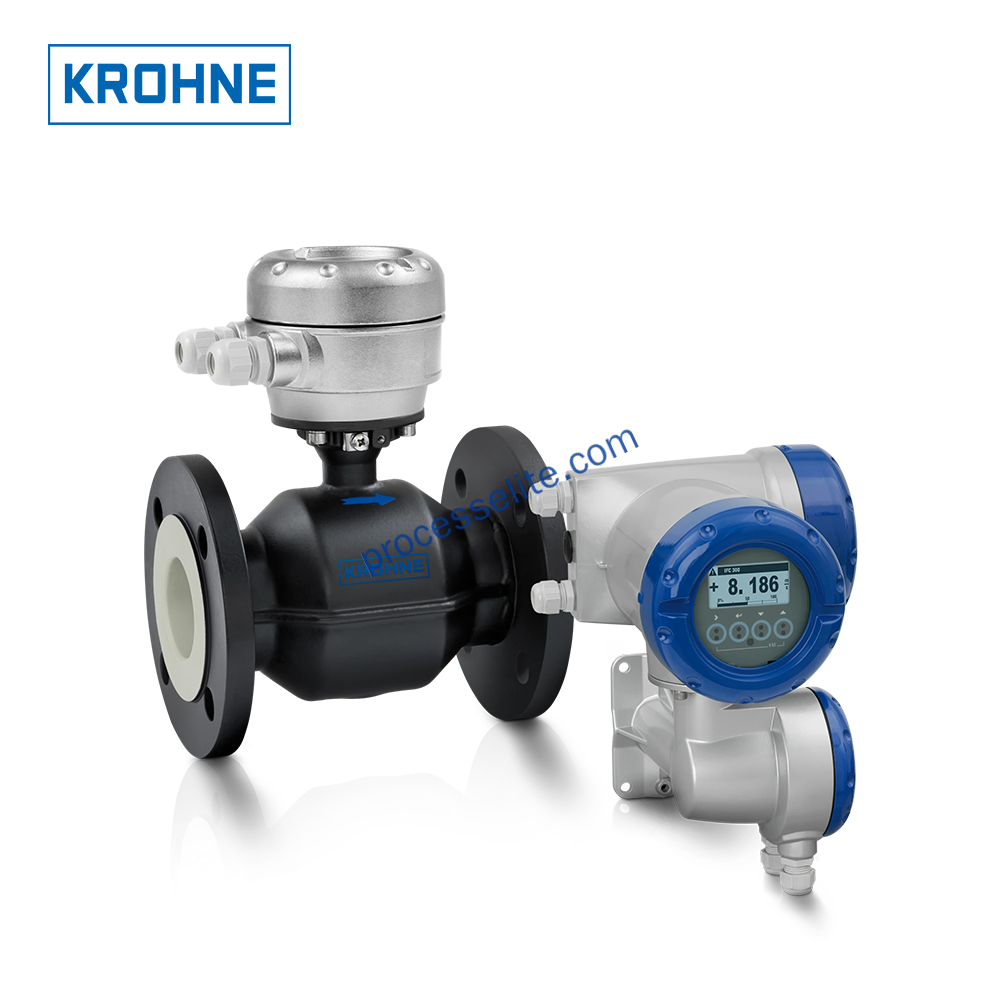

OPTIFLUX 2300 是一款用于严苛的水和污水应用的电磁流量计 (EMF) 。这款高端的仪表, 尤其适用于要求高精度和全面自诊断的应用。该系列电磁流量计口径范围广 (DN25…3000 / 1…120") , 并符合贸易交接认证的要求 (MID MI-001、OIML R49) 。无须前后直管段 (0D/0D) , 该流量计即可用于贸易交接级测量, 并满足 OIML R49 精度等级1。同时, 还取得多种饮用水标准的认证。这使得 OPTIFLUX 2300 成为理想的机械式水表的替代品, 尤其是在饮用水的贸易交接计量方面。适用于高端的水和污水应用, 贸易交接级测量, 水和污水行业, 饮用水结算计量 (贸易交接) , 抽取水和灌溉水, 输水管网的监测, 水处理装置 (原水、饮用水、水处理试剂) , 污水管网, 联合及分离污水系统, 暴雨溢流, 市政污水处理装置, 海水淡化装置 (海水、渗透剂、盐水) , 钢铁、冶金、化工，及其他过程行业, 工业用水 (过程或生产用水、冷却水、锅炉补给水...等) , 工业污水的收集、处理与回流；压载水、注入水...等。

口径：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

DN400

DN450

DN500

DN600

DN700

DN800

DN900

DN1000

DN1200

DN1400

DN1600

DN1800

DN2000

DN2200

DN2400

DN2600

DN2800

DN3000

内衬材质：

橡胶

电极材质：

316(L)

HC合金

Ti(钛)

Ta(钽)

Pt(铂)

精度(标况)：

±0.2% o.r.

过程连接：

碳钢法兰

不锈钢法兰

最大过程压力：

≤40bar

最高过程温度：

≤90°C

通讯方式：

4-20mA HART

频率/脉冲/状态

PROFIBUS PA

PROFIBUS DP

Modbus

供电电源：

24VDC

220VAC

防爆型式：

非防爆

Ex i

Ex d

防护等级：

IP67

IP68

外壳材质：

铝/铸铝

304(L) 铸造/卫生型

316(L) 铸造/卫生型
