产品-测控精英

全部 >> 压力测量 >> 压力变送器

*仪表为定制产品, 图片仅供参考

系列名称:

压力变送器

产品系列:

PMP50

品牌名称:

恩德斯豪斯/E+H

产品特点:

• 最大耐压400bar (6000psi) • 隔膜密封型仪表最高耐温400°C (752°F) • 最高测量精度为+/-0.055% • 自带仪表操作向导, 调试轻松快速 • 仪表遵循IEC 61508标准研发 • 借助软硬件向导灵活设置仪表写保护 • 预安装阀组 (通过压力和泄漏测试), 仪表安装更加快速

加入收藏

加入对比

产品选型

测量原理:

压力变送器的测量原理主要基于膜片的变形特性。当压力变化时, 填充液将压力传输至惠斯通电阻桥路上, 将传感器上变形元件产生的形变转化为电信号。这些电信号通过导线传输到放大器进行放大, 并最终转换为标准信号 (通常为4~20mA), 以便与控制系统进行通信‌。

产品定位:

使用场景:

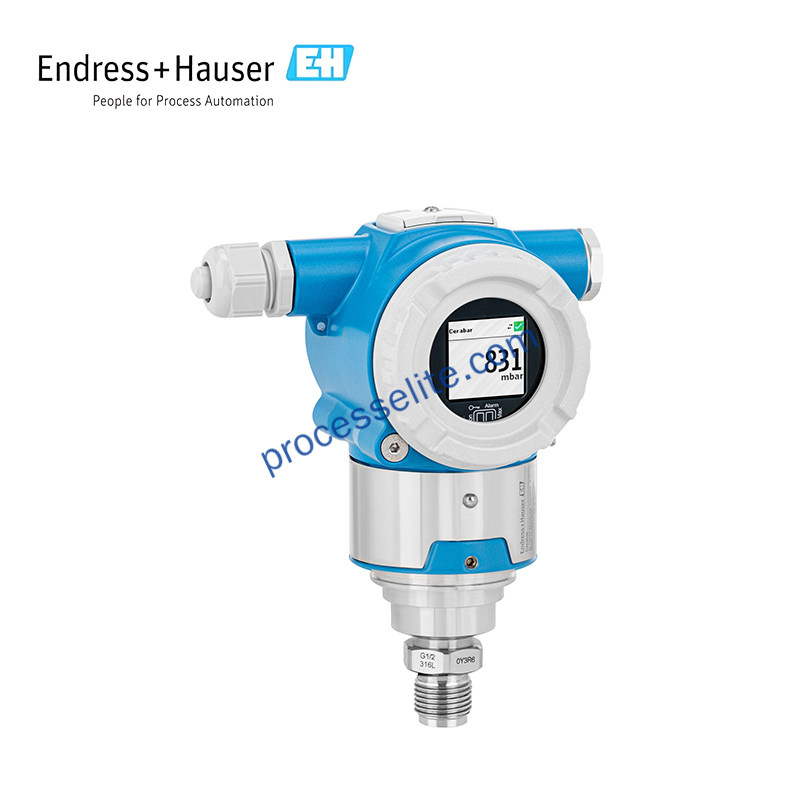

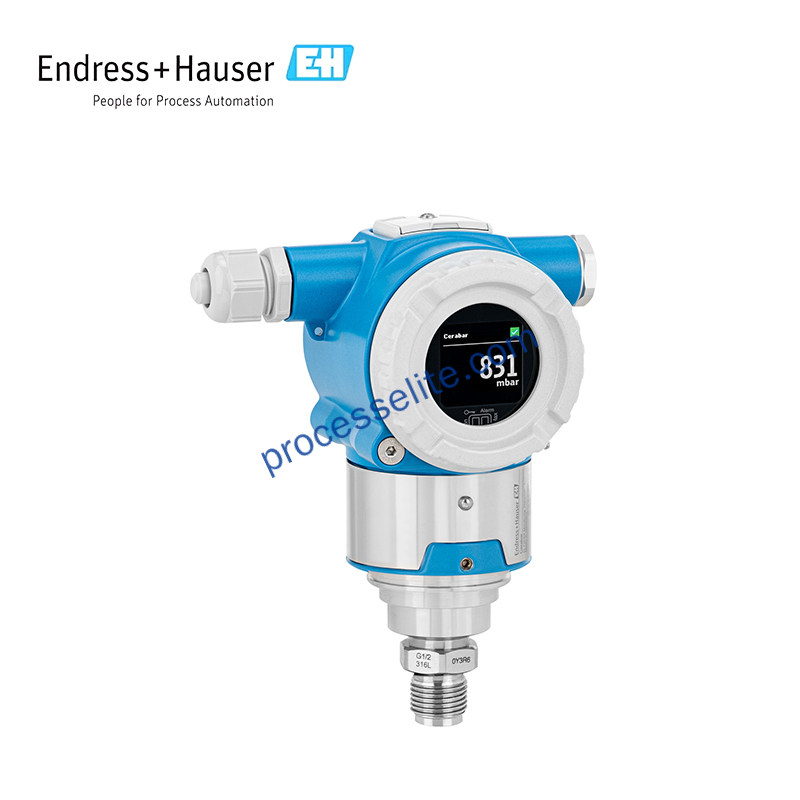

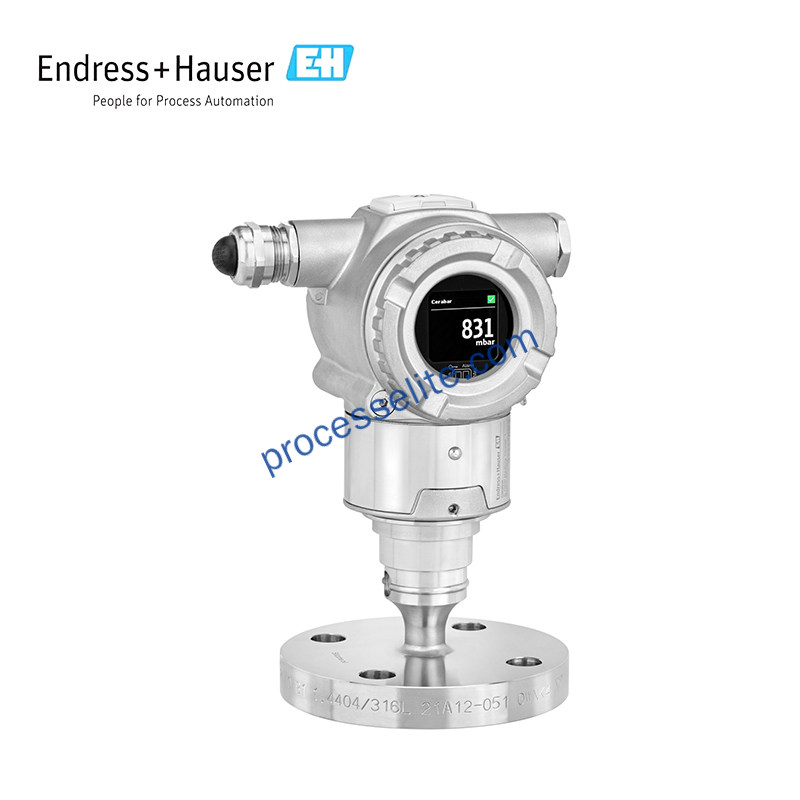

Cerabar PMP50压力变送器, 带金属膜片传感器, 适用于液体和气体测量。已针对标准应用优化, 仪表操作直观安全。

测量方式：

表压

绝压

测量原理：

压阻式

膜片材质：

316(L)

HC合金

防爆型式：

非防爆

Ex ia

Ex d

Ex e

Ex t

精度：

±0.055% o.f.s

±0.065% o.f.s

过程连接：

螺纹

法兰

最大量程：

≤40MPa

最小量程：

≥100kPa

输出&通讯：

4-20mA HART

电气接口：

缆塞

螺纹

过程温度：

-40~125°C

-70~400°C (隔膜密封)

最大过载压力：

≤60MPa

一年稳定性：

0.1% URL/年

五年稳定性：

0.2% URL/5年

十年稳定性：

0.25% URL/10年

外壳材质：

铝/铸铝

316(L) 铸造/卫生型

防护等级：

IP66

IP67

IP68

填充油：

硅油

惰性油

高温油

供电电压：

24V DC

显示：

无显示

液晶显示 (无背光)

操作：

手操器

SIL：

SIL 2

SIL 3

全部

产品说明

操作指导

产品图纸
