全部 >> 物位测量 >> 浮筒式液位计

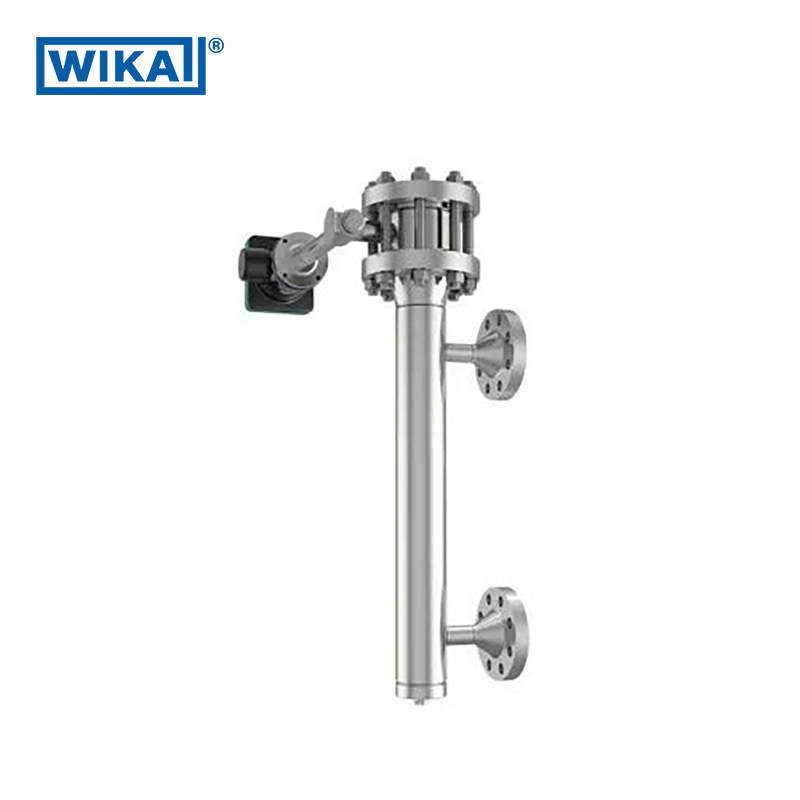

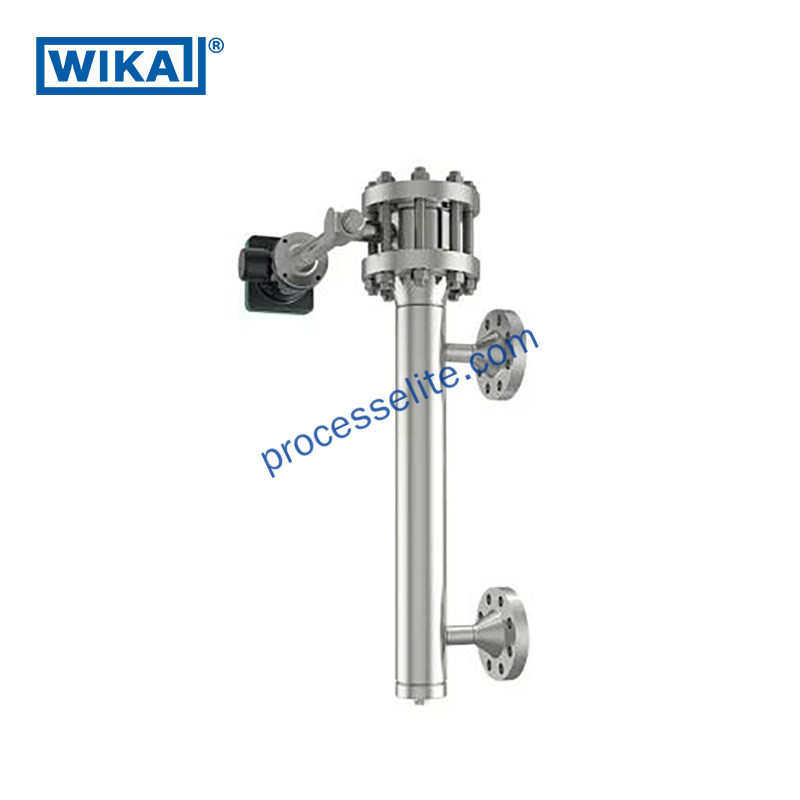

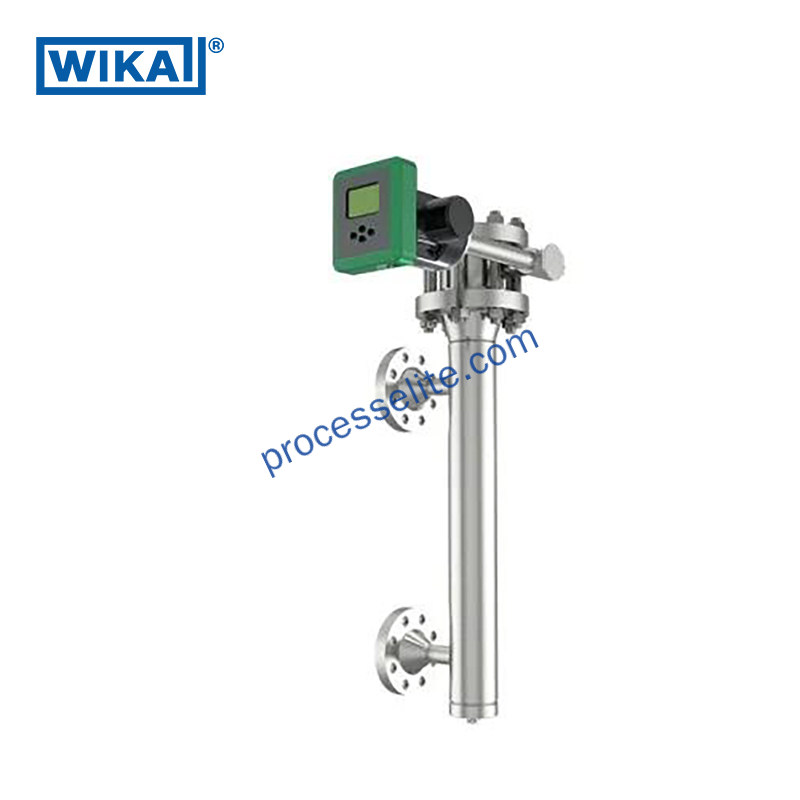

*仪表为定制产品, 图片仅供参考

系列名称:

浮筒式液位计

产品系列:

DTT

品牌名称:

威卡/WIKA

产品特点:

• 高温、高压、耐腐蚀 • 安装形式灵活 • 多种材质可选: 316 / 316L、HB、HC、TA1 • 测量范围: 300...3, 000 mm* • 支持HART、FF通讯协议, LCD显示 • 电气防爆: Ex ia II C T6 (本安) ; Ex d II C T6 (隔爆) • 粉尘防爆: DIP A21 T6 • 防护等级: IP 66

加入收藏

加入对比

选型配置

测量原理:

浮筒式液位计包含传感器和变送器两部分。传感器由测量筒、浮筒、杠杆及扭力管系统组成。浮筒浸没在罐体或测量筒内的液体介质中, 与扭力管系统刚性连接, 杠杆可绕支撑点做圆周运动。测量筒内液体介质的密度以及液位或界面的变化引起浸没在罐体或测量筒的浮筒所受的浮力发生变化, 从而使扭力管扭转一定角度, 扭力杆将角度变化传递到变送器部分, 经过变送器处理后输出相应的电信号。

产品定位:

使用场景:

浮筒式液位计传感器部分结构简单可靠, 安装形式灵活、可耐高温高压、耐腐蚀, 变送器部分采用Fisher原装变送器, 性能稳定。适用于各种易燃易爆场合。
