全部 >> 流量测量 >> 涡街流量计

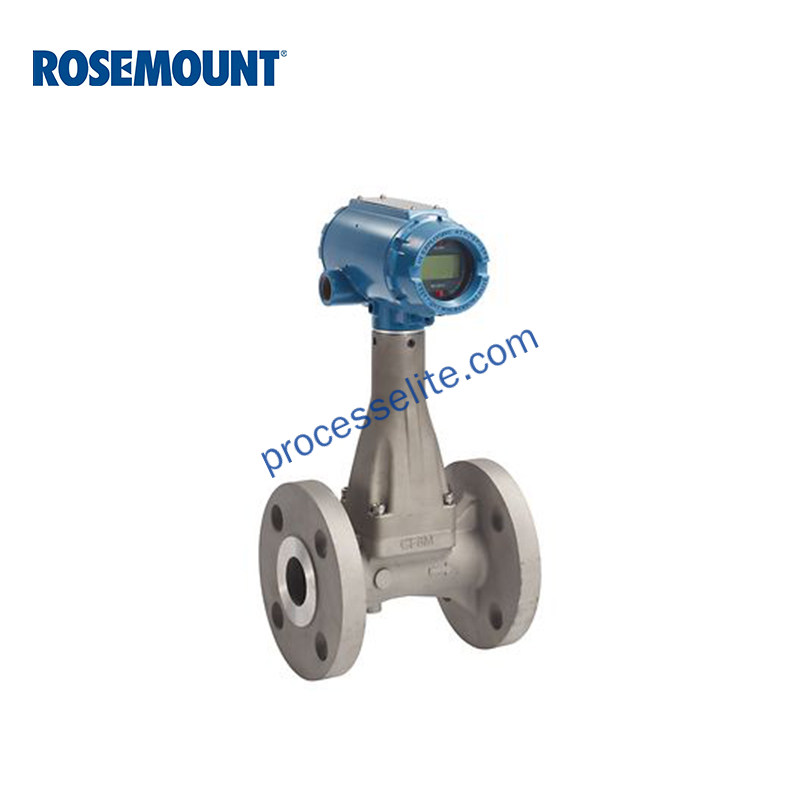

*仪表为定制产品, 图片仅供参考

系列名称:

涡街流量计

产品系列:

8600

品牌名称:

艾默生/Emerson

产品特点:

• 无移动部件, 无需修理和维护, 可确保可靠性并降低成本 • 应用直连技术, 不需引压管线, 消除了堵塞问题 • 不需引压管线、现场标定或调零, 简化了安装过程 • 可测量的流量范围宽 • 电子验证可简化故障排查 • 传感器可更换, 维护简便 • 分体式安装的电子器件易于获取数据

加入收藏

加入对比

选型配置

测量原理:

涡街流量计: 依据卡门涡街原理工作。在流体中放置非流线型阻流体 (漩涡发生体) , 下游两侧会交替产生规则漩涡。漩涡分离频率与流体流速成正比。通过压电或电容传感器检测漩涡频率, 即可计算出体积流量。结构坚固、无活动部件、量程比宽、精度适中、适用于测量洁净的气体、蒸汽和液体 (如水、溶剂) 的流量, 输出脉冲或模拟信号用于过程控制和计量。

产品定位:

使用场景:

罗斯蒙特 8600 涡街流量计经过优化, 适用于通用流量测量和公用设施应用, 包括清洁流体和蒸汽流等。8600 涡街流量计拥有优秀的抗振动性能且无移动部件, 可提供更高的可靠性并简化维护流程。无需引压管线或调零, 安装简便, 可通过对电子部件和传感器的内部校验加深对过程的了解。相关应用通过更有效的流量测量来管理多个锅炉的蒸汽输出, 改善氢电解槽控制的去离子水测量, 建筑供暖 (区域供暖) 中的蒸汽流量测量, 过滤桶和酿造锅中的流量测量和流量测量简化发酵过程。

口径：

DN25

DN40

DN50

DN80

DN100

DN150

DN200

接液材质：

316(L)

体积流量精度(标况)：

液体: ±0.75%o.r.

蒸汽/气体: ±1% o.r.

质量流量精度(标况)：

蒸汽/气体: ±2.0% o.r.

过程连接：

不锈钢法兰

最大过程压力：

≤49bar

最高过程温度：

≤427°C

通讯方式：

4-20mA

4-20mA HART

频率/开关/状态

供电电源：

24VDC

防爆型式：

非防爆

Ex i

Ex d

防护等级：

IP66

补偿类型：

无

温度补偿

外壳材质：

铝/铸铝
