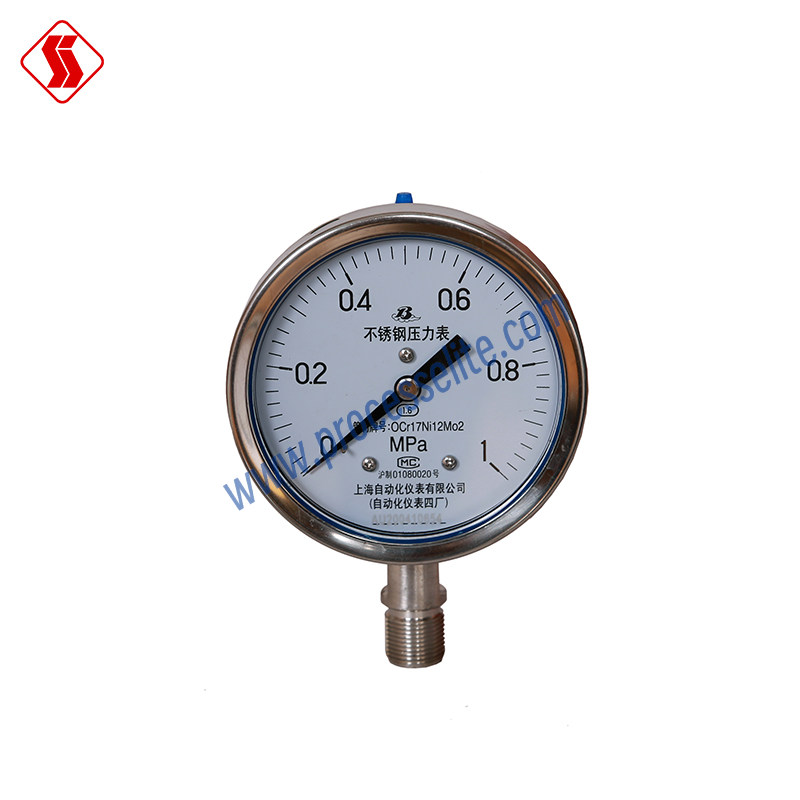

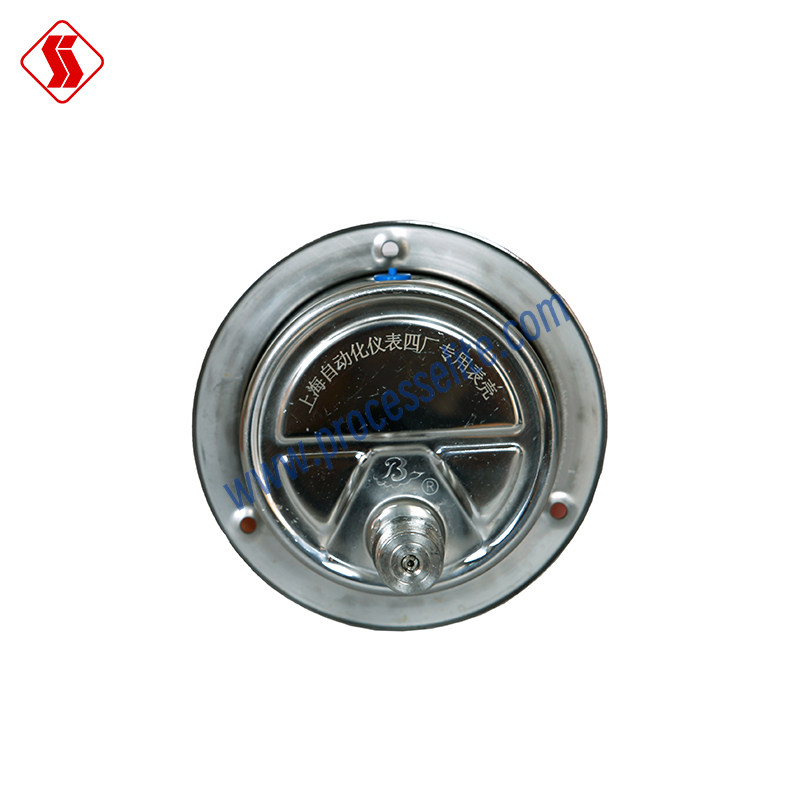

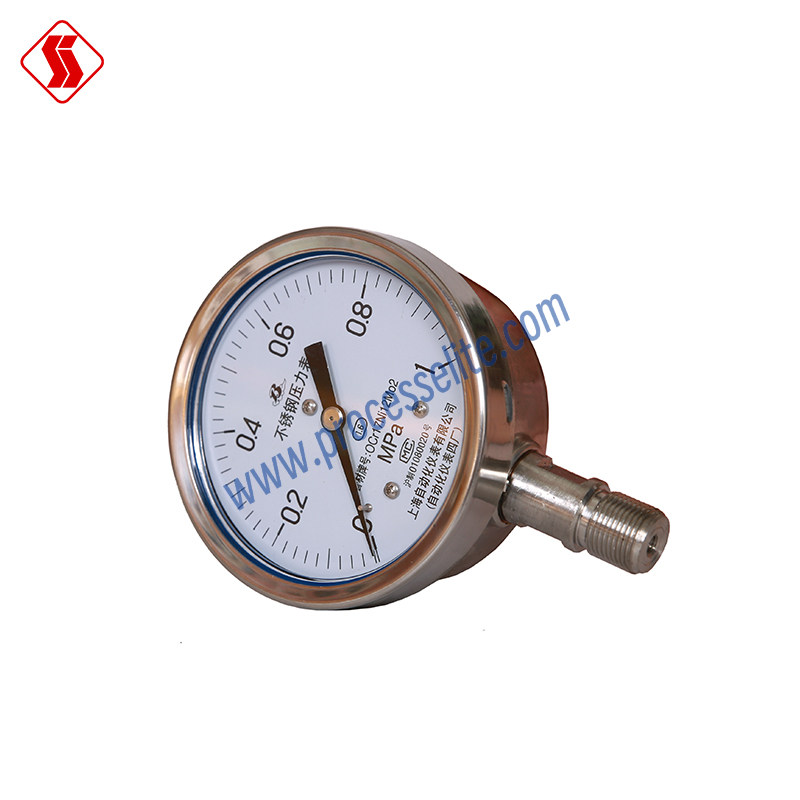

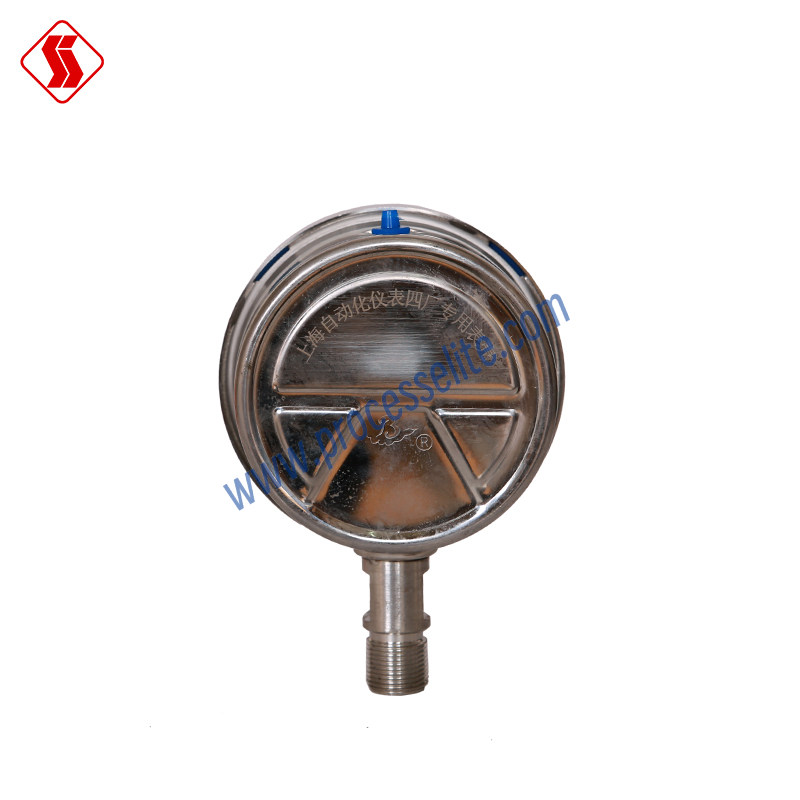

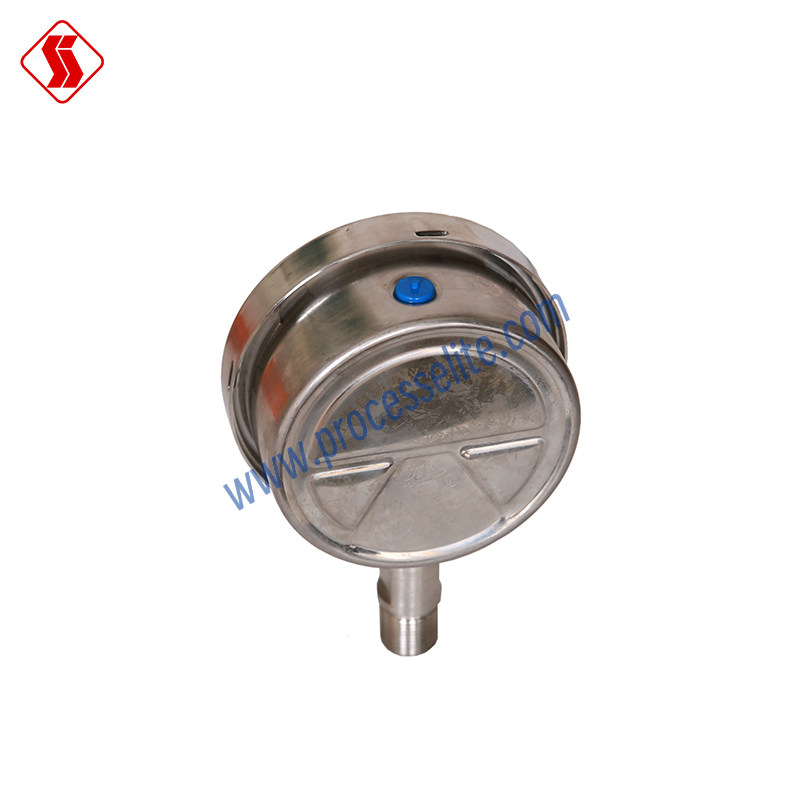

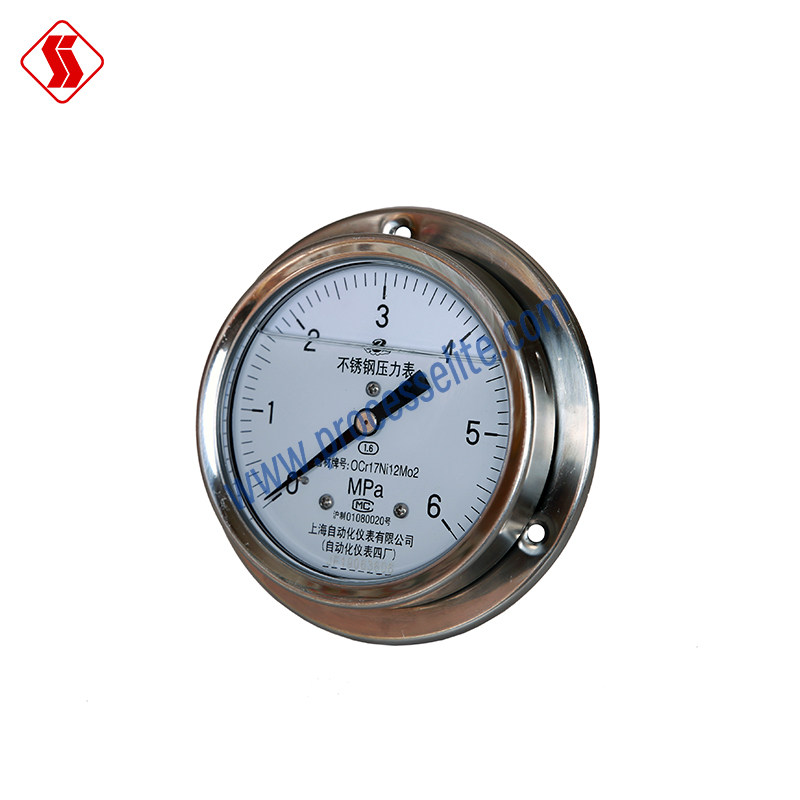

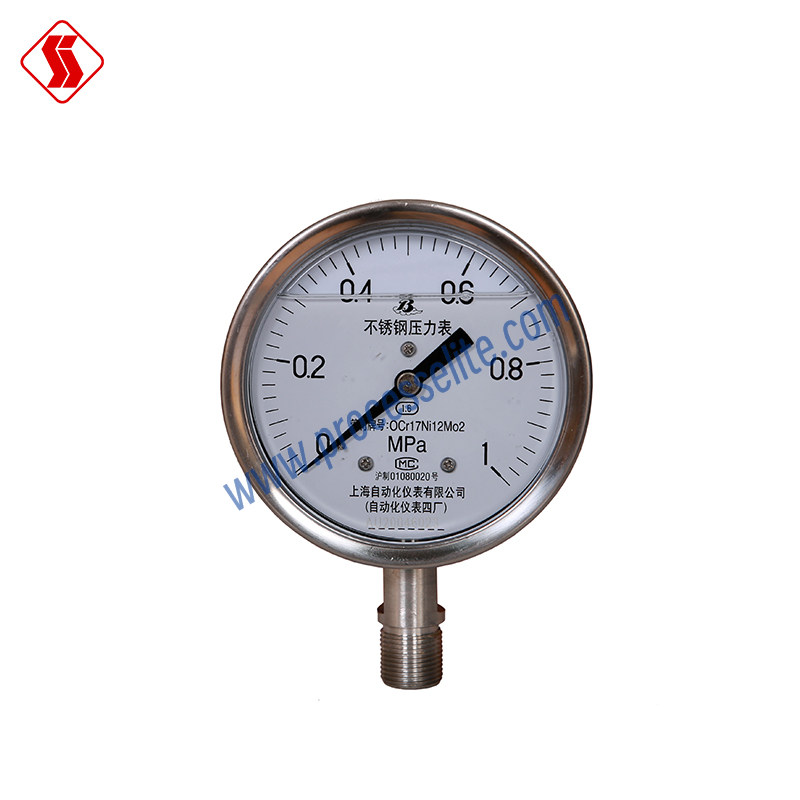

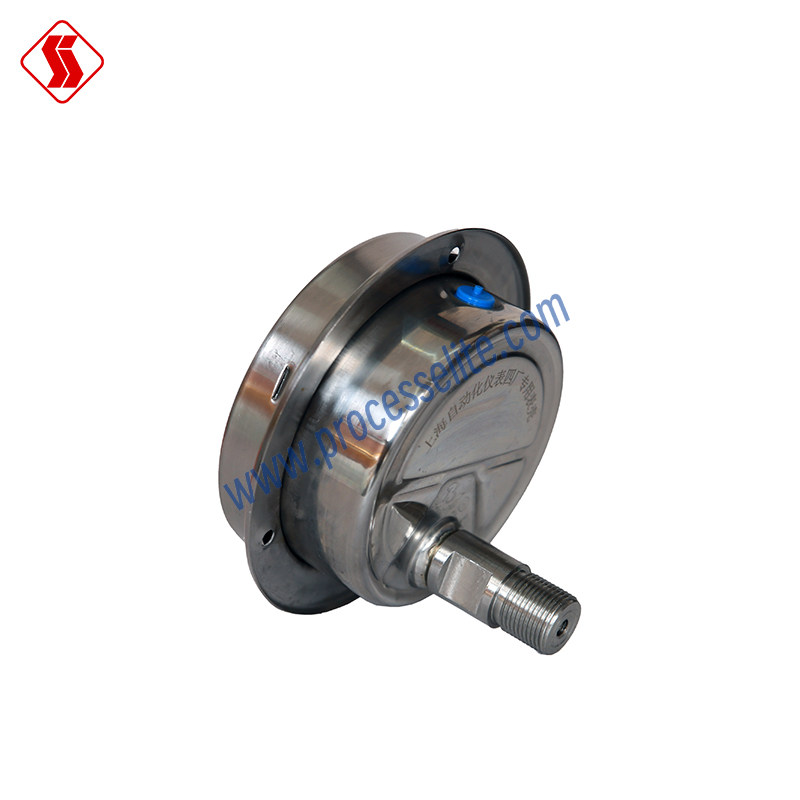

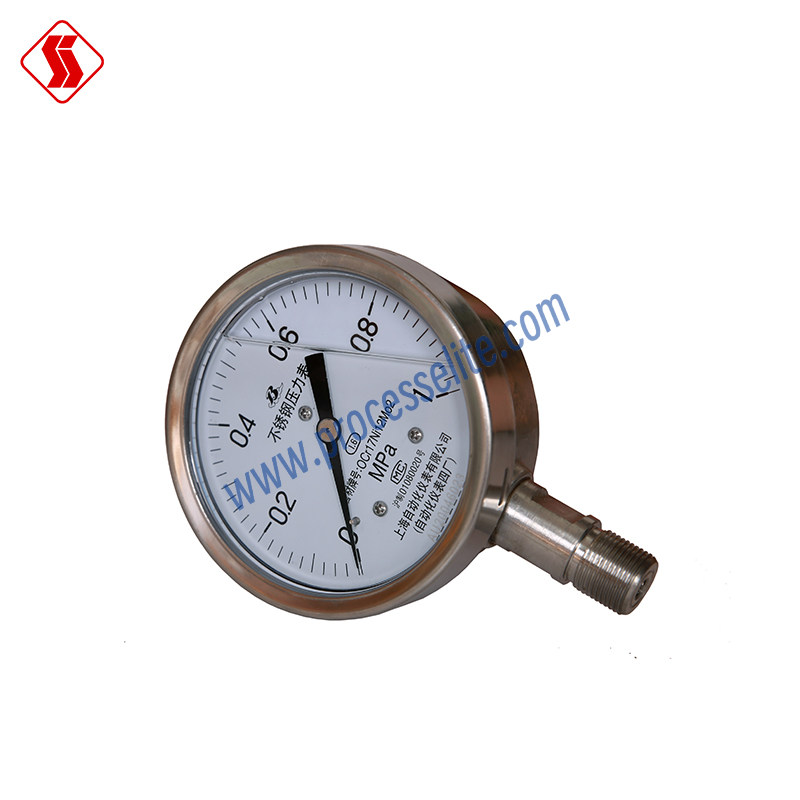

*Picture for reference only !

Product name:

不锈钢压力表

Product series:

Y-BF(Z)

Product brand:

SZY/SZY

Product feature:

耐腐蚀性和耐高温性‌ 高强度和抗振性能高精度和高灵敏度‌ 广泛的应用范围易于安装与维护

Favorite

Compare

Configuration

Measuring principle:

不锈钢压力表的测量原理‌是通过表内的不锈钢敏感元件在压力作用下产生弹性形变, 这种形变通过表内机芯的转换机构传导至指针, 引起指针转动, 从而在刻度盘上指示出被测介质的压力值‌。具体来说, 被测介质通过接头进入敏感元件, 使其末端产生位移。这个位移通过连杆和传动机构放大后, 驱动指针在刻度盘上指示出相应的压力值。不锈钢压力表的结构包括导压系统 (接头、弹簧管、限流螺钉等) 、齿轮传动机构、示数装置 (指针和度盘) 和外壳 (表壳、表盖、表玻璃等)。外壳内可以充液 (如硅油或甘油), 以抗工作环境振动和减少介质压力的脉动影响‌。

Product positioning:

316+304

Using scenario:

在石油、化工、电力、冶金、船舶、食品、医药等工业领域‌中, 不锈钢压力表能够准确测量各种流体介质的压力, 为生产过程的控制和监测提供重要的数据支持‌。

表盘直径：

50mm

60mm

100mm

150mm

耐振形式：

充油

安装方式：

径向

径向带边

轴向带边

精度：

±1.6% o.f.s.

±2.5% o.f.s.

测量范围：

正压: 0~0.1Mpa

正压: 0~0.16Mpa

正压: 0~0.25Mpa

正压: 0~0.4Mpa

正压: 0~0.6Mpa

正压: 0~1Mpa

正压: 0~1.6Mpa

正压: 0~2.5Mpa

正压: 0~4Mpa

正压: 0~6Mpa

正压: 0~10Mpa

正压: 0~16Mpa

正压: 0~25Mpa

正压: 0~40Mpa

正压: 0~60Mpa

负压: -0.1~0Mpa

正负压: -0.1~0.06Mpa

正负压: -0.1~0.15Mpa

正负压: -0.1~0.3Mpa

正负压: -0.1~0.5Mpa

正负压: -0.1~0.9Mpa

正负压: -0.1~1.5Mpa

正负压: -0.1~2.4Mpa

过程连接：

螺纹

接液材质：

316

外壳材质：

304(L)

防爆型式：

非防爆

防护等级：

IP65

All

Instruction

Operation

2D/3D

Certificate

Summary

SIL证书_Y-60BF(Z), Y-63BF(Z), Y-100-BF(Z).pdf

CE证书_Y-B, YX-160-B, YXG-152-B.pdf

Y-B 产品说明.pdf
