All >> Pressure measurement >> 一般压力表

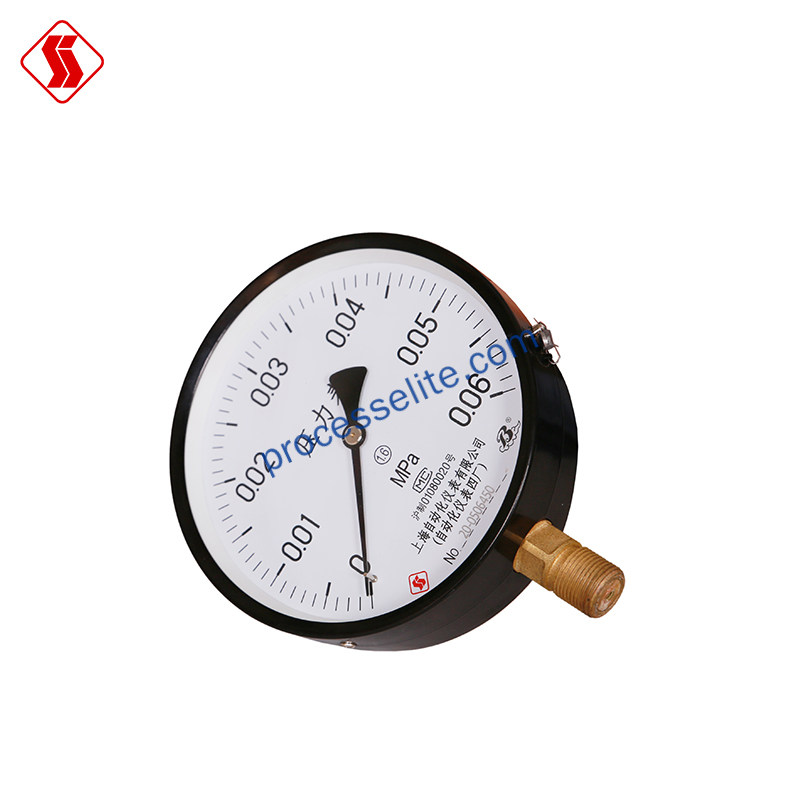

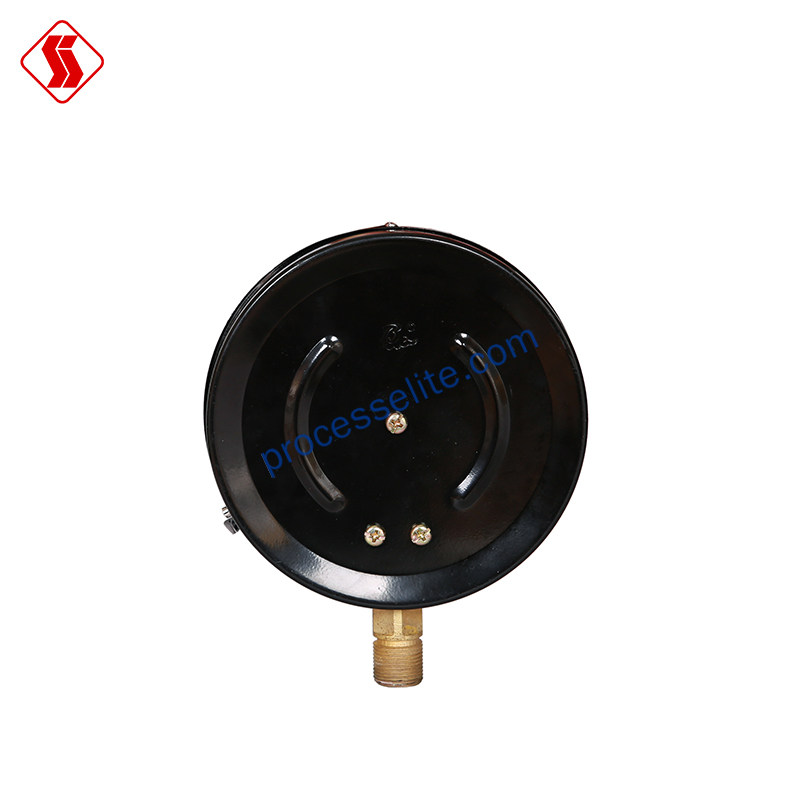

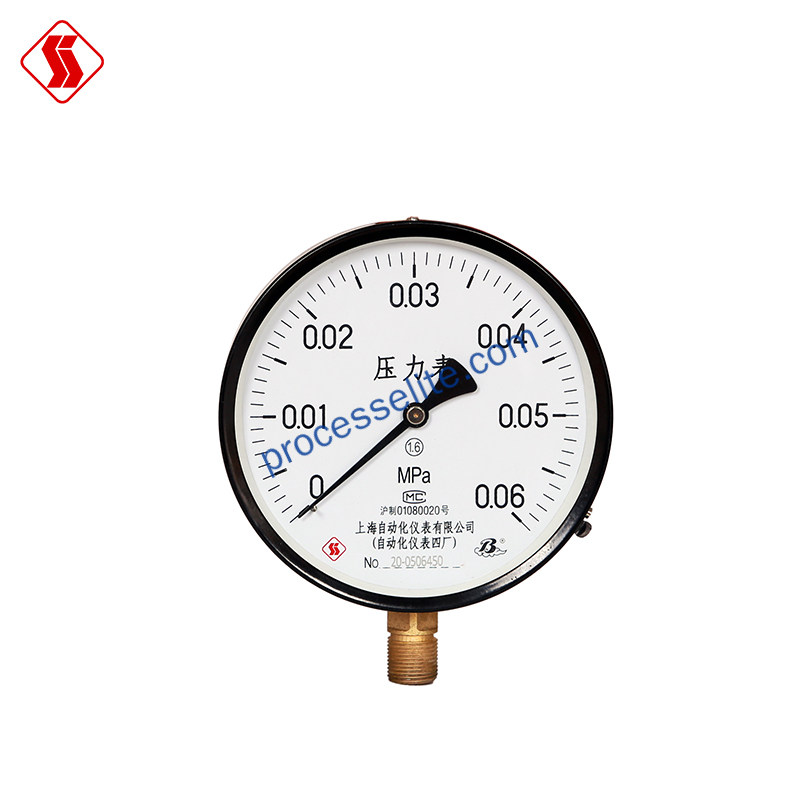

*Picture for reference only !

Product name:

一般压力表

Product series:

Product brand:

SZY/SZY

Product feature:

价格便宜测量及应用范围广安装及读数简单

Favorite

Compare

Configuration

Measuring principle:

一般压力表的测量原理‌主要是基于弹性元件的变形来测量压力。具体来说, 当压力作用于这些弹性元件时, 它们会产生形变, 这种形变通过机械传动机构 (如连杆和机芯) 放大, 最终传递给指示装置, 指针在刻度盘上指示出被测压力值。‌测量系统由接头、弹簧和传动机构组成。

Product positioning:

Cu+Fe

Using scenario:

一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜合金和锡焊料不起腐蚀作用的液体, 蒸汽和气体等介质的压力。广泛应用于各种工业生产过程控制、机械设备状态监控等领域, 及石油、化工、冶金、电力、食品、医药、环保、机械、消防、暖通等行业。

表盘直径：

60mm

100mm

150mm

200mm

250mm

安装方式：

径向

轴向

轴向带边

精度：

±1.6% o.f.s.

±2.5% o.f.s.

测量范围：

正压: 0~0.1Mpa

正压: 0~0.16Mpa

正压: 0~0.25Mpa

正压: 0~0.4Mpa

正压: 0~0.6Mpa

正压: 0~1Mpa

正压: 0~1.6Mpa

正压: 0~2.5Mpa

正压: 0~4Mpa

正压: 0~6Mpa

正压: 0~10Mpa

正压: 0~16Mpa

正压: 0~25Mpa

正压: 0~40Mpa

正压: 0~60Mpa

负压: -0.1~0Mpa

正负压: -0.1~0.06Mpa

正负压: -0.1~0.15Mpa

正负压: -0.1~0.3Mpa

正负压: -0.1~0.5Mpa

正负压: -0.1~0.9Mpa

正负压: -0.1~1.5Mpa

正负压: -0.1~2.4Mpa

过程连接：

螺纹

接液材质：

铜合金

外壳材质：

铁合金

防爆型式：

非防爆

防护等级：

IP65
