All >> Pressure measurement >> 膜盒压力表

*Picture for reference only !

Product name:

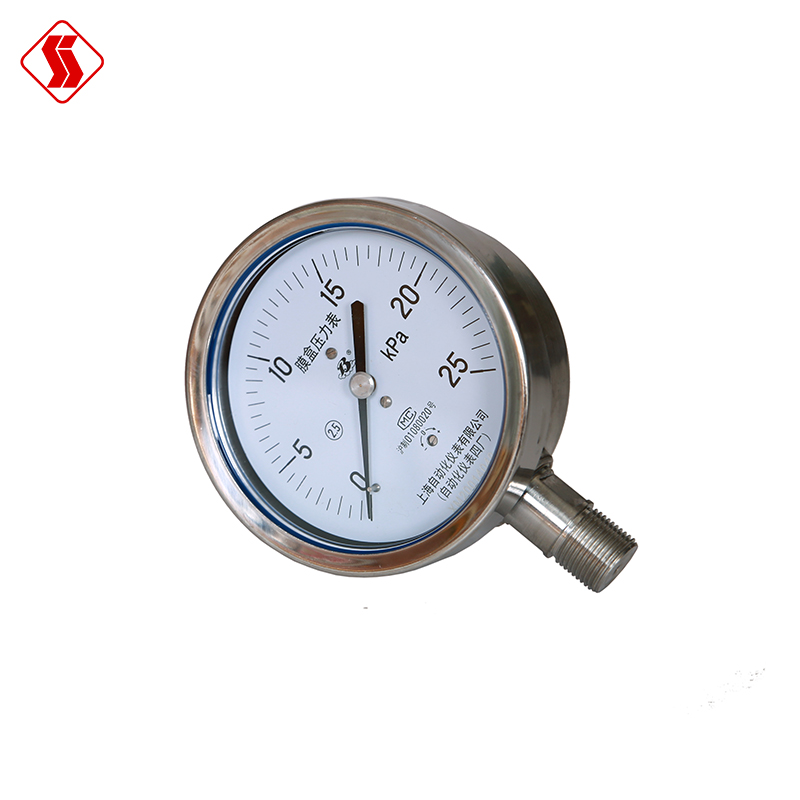

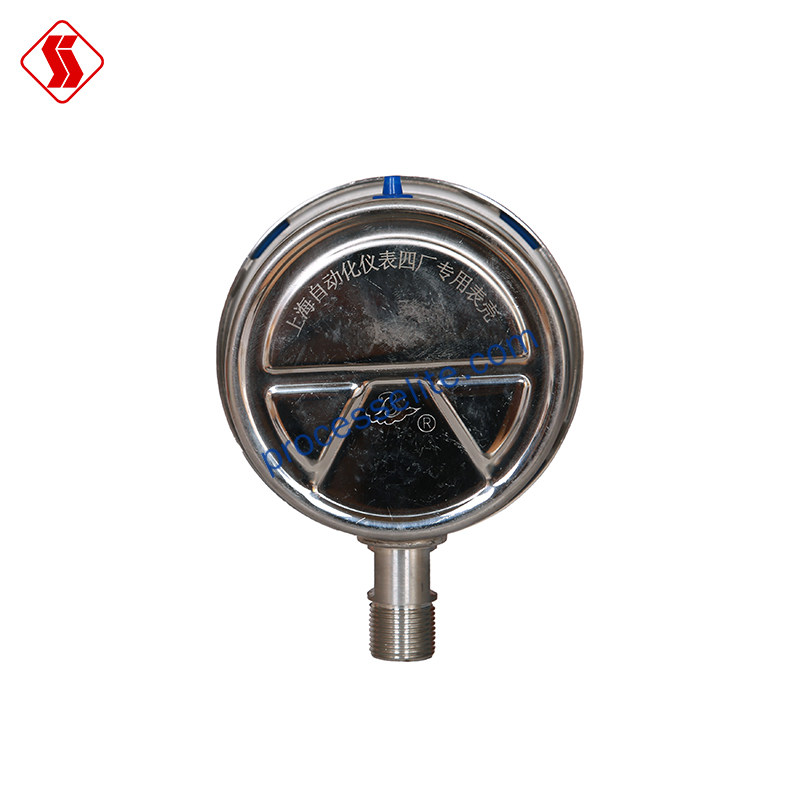

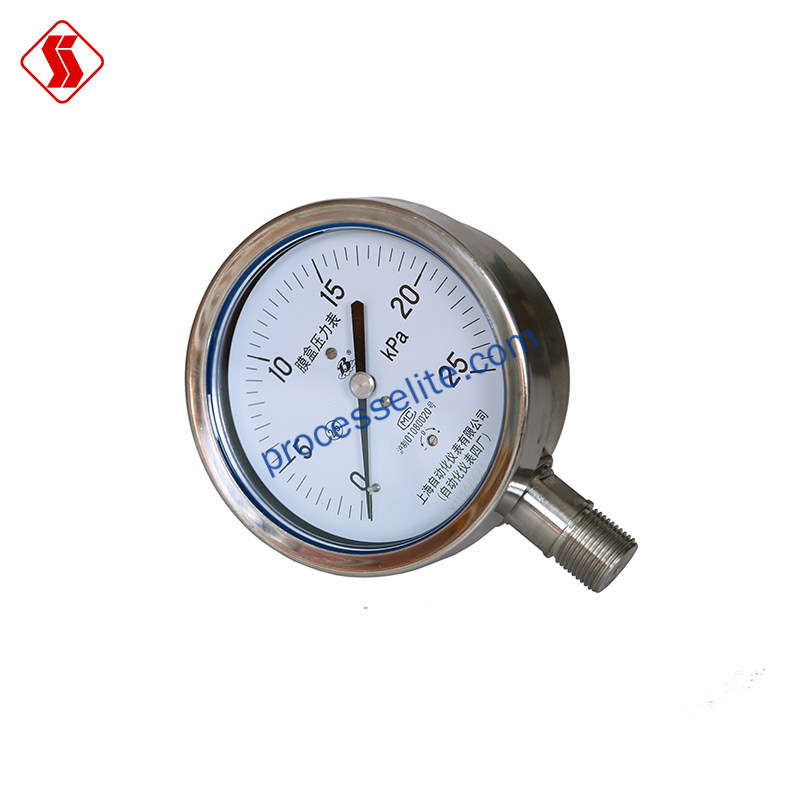

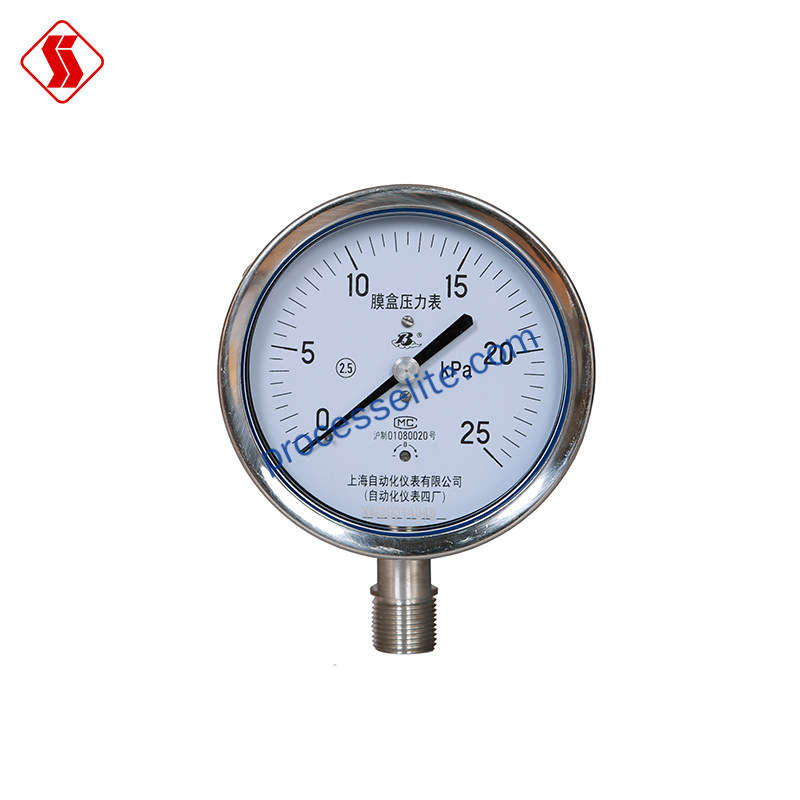

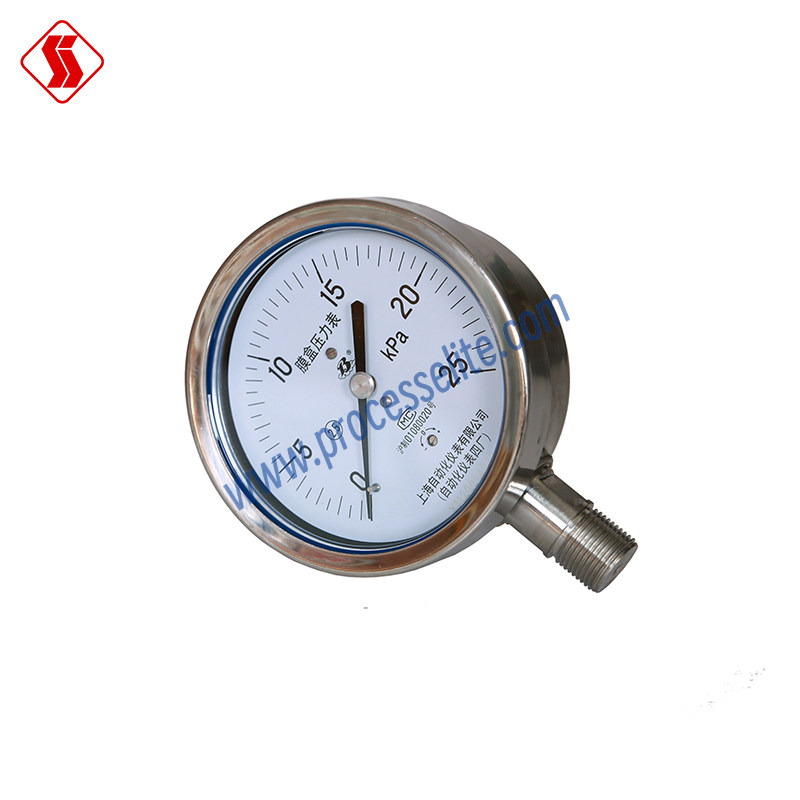

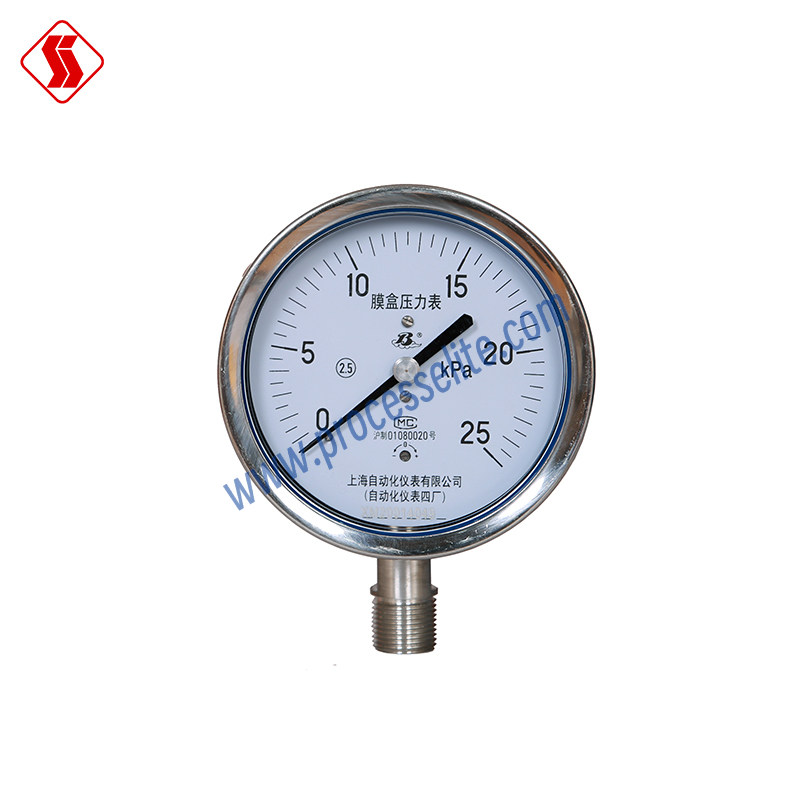

膜盒压力表

Product series:

Product brand:

SZY/SZY

Product feature:

易于安装便于读取和维护可测量微小及超微压力

Favorite

Compare

Configuration

Measuring principle:

膜盒压力表的工作原理基于波纹膜盒在被测介质的压力作用下产生弹性变形, 这种变形通过机械结构转换为指针的偏转, 从而指示出被测压力值‌。具体来说, 当被测介质的压力作用于膜盒的一侧时, 膜盒发生微小的形变, 这种形变通过连杆和齿轮传动机构放大, 最终由固定在齿轮轴上的指针在度盘上指示出被测值。

Product positioning:

标准

Using scenario:

膜盒压力表适用于测量对铜合金不起腐蚀作用, 无爆炸危险的微压和负压。不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表, 在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。它的‌使用场景非常广泛‌: ‌1. 航空航天领域‌: 在气压模拟实验中, 不锈钢膜盒压力表用于模拟高空中不同气压环境对飞行器部件的影响, 确保气压数据的精确获取, 助力航空航天技术不断突破极限‌。 2‌. 化工生产过程‌: 在精细化工合成反应中, 膜盒压力表能够敏锐地捕捉到微妙的气压变化, 帮助工程师精准调控反应条件, 确保化学反应按照预期进行, 提高产品质量和安全性‌。 ‌3. 食品包装行业‌: 在真空保鲜检测环节, 膜盒压力表能够精准测量包装内的真空度, 确保食品达到理想的保鲜效果‌。 4‌. 气象观测‌: 在低气压研究中, 膜盒压力表用于精确测量气象条件, 支持气象研究和分析‌。 5‌. 日常生活和工业应用‌: 如燃气管道的压力检测、锅炉通风和气体管道等设备上的微压和负压测量‌。

表盘直径：

60mm

75mm

100mm

150mm

安装方式：

径向

精度：

±2.5% o.f.s.

测量范围：

0~1.6kPa

0~2.5kPa

0~4kPa

0~6kPa

0~10kPa

0~16kPa

0~25kPa

0~40kPa

-1.6~0kPa

-2.5~0kPa

-4~0kPa

-6~0kPa

-10~0kPa

-16~0kPa

-25~0kPa

-40~0kPa

-150~100Pa(超微压)

-200~1000Pa(超微压)

-0.8~0.8kPa

-1.2~1.2kPa

-2~2kPa

-3~3kPa

-5~5kPa

-8~8kPa

-12~12kPa

-20~20kPa

过程连接：

螺纹

接液材质：

铜合金

302

外壳材质：

302

锡青铜

防爆型式：

非防爆

防护等级：

IP64
