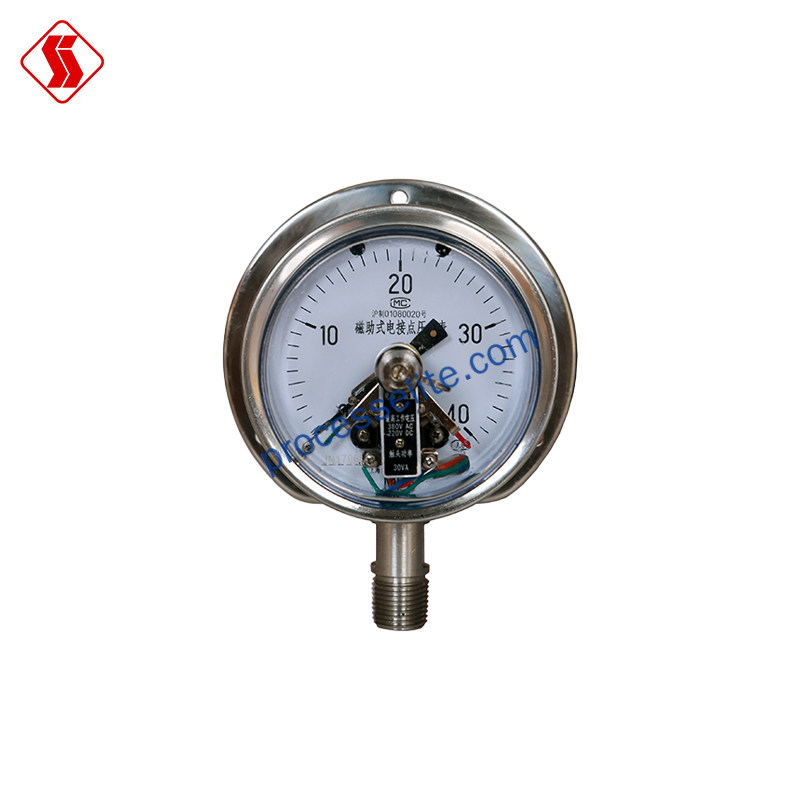

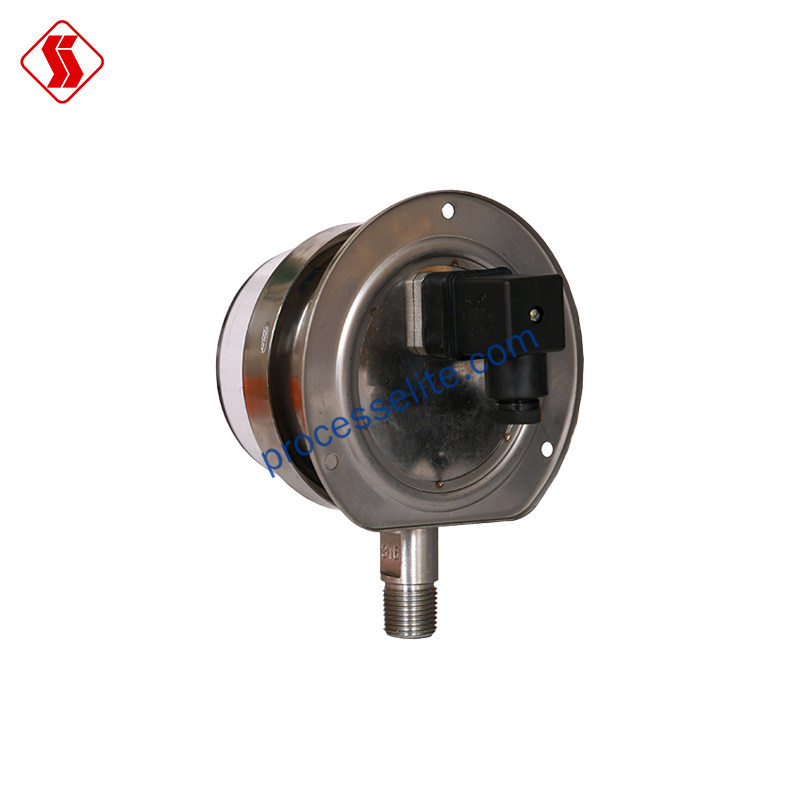

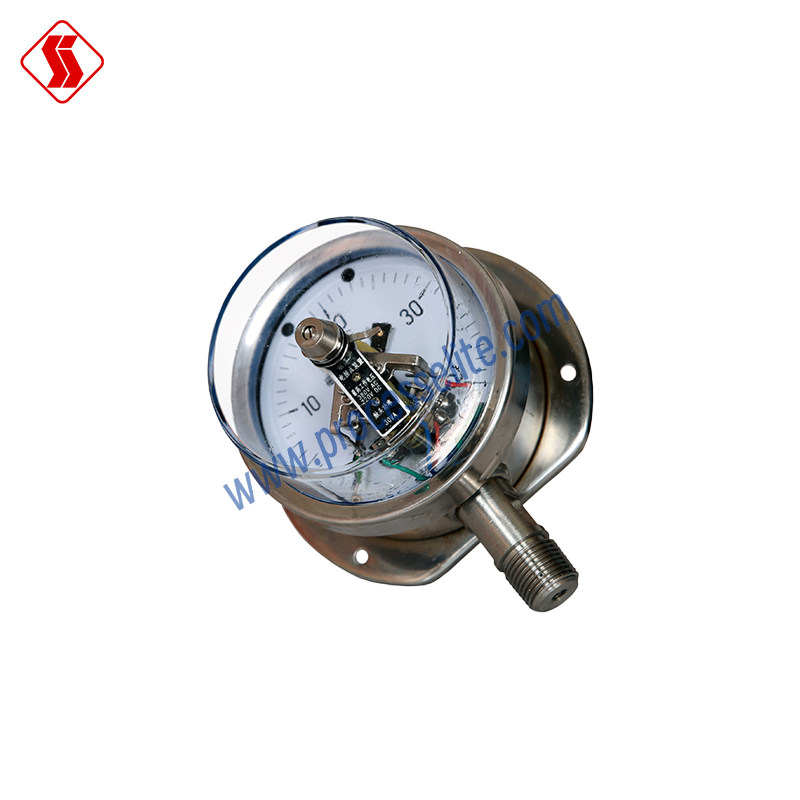

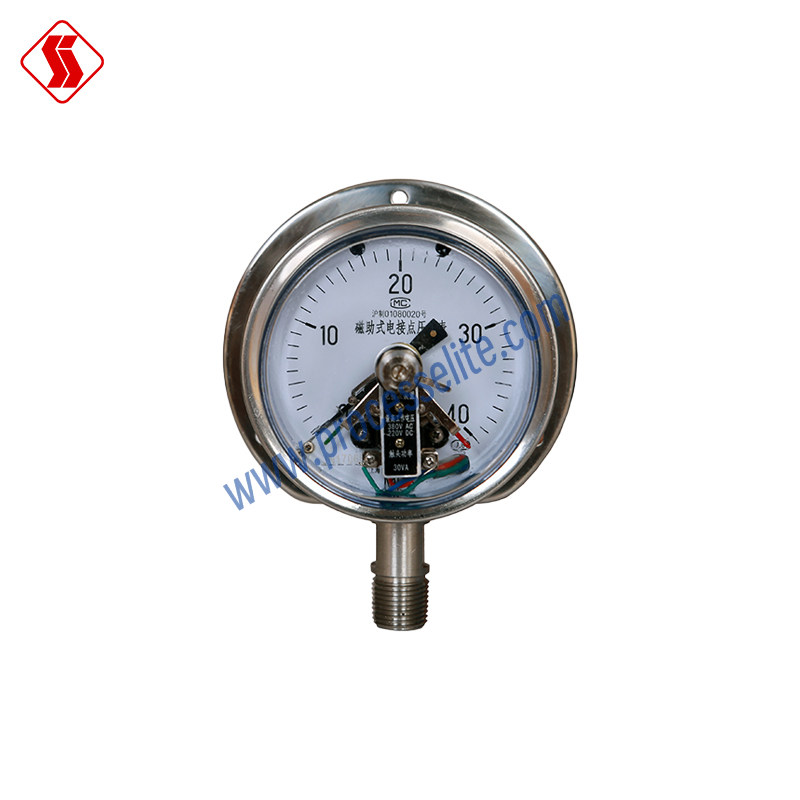

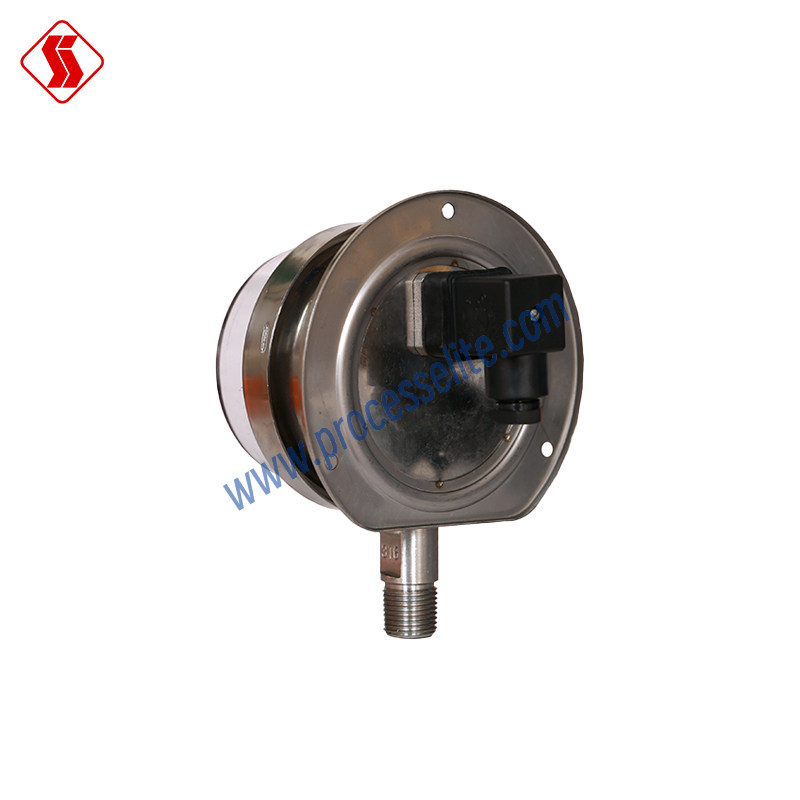

*Picture for reference only !

Product name:

电接点压力表

Product series:

YXC

Product brand:

SZY/SZY

Product feature:

稳定性好安装简单维护量小

Favorite

Compare

Configuration

Measuring principle:

‌电接点压力表通过测量系统的弹簧管在被测介质的压力下产生弹性变形, 通过齿轮传动机构放大变形, 使指针指示压力值。当指针达到设定值时, 触点接通或断开电路, 从而控制电路的通断, 实现自动控制和报警‌。电接点压力表由磁助电接点装置、外壳、齿轮传动机构、示数装置、导压系统、接线插座和调整装置等组成。

Product positioning:

标准

Using scenario:

电接点压力表广泛应用于石油、化工、冶金、电站、机械等工业部门或机电设备配套中, 用于测量无爆炸危险的各种流体介质压力‌。它适用于需要在本地显示过程压力的同时监控点位的应用‌。

表盘直径：

60mm

100mm

150mm

耐振形式：

充油

安装方式：

径向

轴向带边

精度：

±1.6% o.f.s.

±2.5% o.f.s.

测量范围：

正压: 0~0.1Mpa

正压: 0~0.16Mpa

正压: 0~0.25Mpa

正压: 0~0.4Mpa

正压: 0~0.6Mpa

正压: 0~1Mpa

正压: 0~1.6Mpa

正压: 0~2.5Mpa

正压: 0~4Mpa

正压: 0~6Mpa

正压: 0~10Mpa

正压: 0~16Mpa

正压: 0~25Mpa

正压: 0~40Mpa

正压: 0~60Mpa

负压: -0.1~0Mpa

正负压: -0.1~0.06Mpa

正负压: -0.1~0.15Mpa

正负压: -0.1~0.3Mpa

正负压: -0.1~0.5Mpa

正负压: -0.1~0.9Mpa

正负压: -0.1~1.5Mpa

正负压: -0.1~2.4Mpa

过程连接：

螺纹

接液材质：

铜合金

316

外壳材质：

304(L)

铁合金

防爆型式：

非防爆

过程温度：

-40~70℃ (YXC)

-25~55℃ (YXC-Z, YXC-BF, YXC- BFZ)

防护等级：

IP65

供电电源：

220VAC
