全部 >> 压力测量 >> 耐振一般压力表

*仪表为定制产品, 图片仅供参考

系列名称:

耐振一般压力表

产品系列:

YTN

品牌名称:

品一测控/PE

产品特点:

价格便宜测量及应用范围广安装及读数简单

加入收藏

加入对比

产品选型

测量原理:

耐振一般压力表的测量原理‌主要是基于弹性元件的变形来测量压力。具体来说, 当压力作用于这些弹性元件时, 它们会产生形变, 这种形变通过机械传动机构 (如连杆和机芯) 放大, 最终传递给指示装置, 指针在刻度盘上指示出被测压力值。‌测量系统由接头、弹簧和传动机构组成。外壳内充液 (如甘油或硅油), 以抗工作环境振动和减少介质压力的脉动影响‌。

产品定位:

Cu+CS

使用场景:

耐振一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜合金和锡焊料不起腐蚀作用的液体, 蒸汽和气体等介质的压力。广泛应用于各种工业生产过程控制、机械设备状态监控等领域, 及石油、化工、冶金、电力、食品、医药、环保、机械、消防、暖通等行业。

精度：

±1.6% o.f.s.

±2.5% o.f.s.

过程连接：

G1/4

G1/2

M14*1.5

M20*1.5

定制过程连接

G1/8

M10*1

测量范围：

0~0.1Mpa

0~0.16Mpa

0~0.25Mpa

0~0.4Mpa

0~0.6Mpa

0~1Mpa

0~1.6Mpa

0~2.5Mpa

0~4Mpa

0~6Mpa

0~10Mpa

0~16Mpa

0~25Mpa

0~40Mpa

0~60Mpa

-0.1~0Mpa

-0.1~0.06Mpa

-0.1~0.15Mpa

-0.1~0.3Mpa

-0.1~0.5Mpa

-0.1~0.9Mpa

-0.1~1.5Mpa

-0.1~2.4Mpa

显示：

指针

外壳材质：

碳钢

接液材质：

铜合金

防爆选项：

非防爆

防护等级：

IP54

过载压力：

1.3倍满量程

表盘直径：

40mm

50mm

60mm

100mm

150mm

200mm

250mm

安装方式：

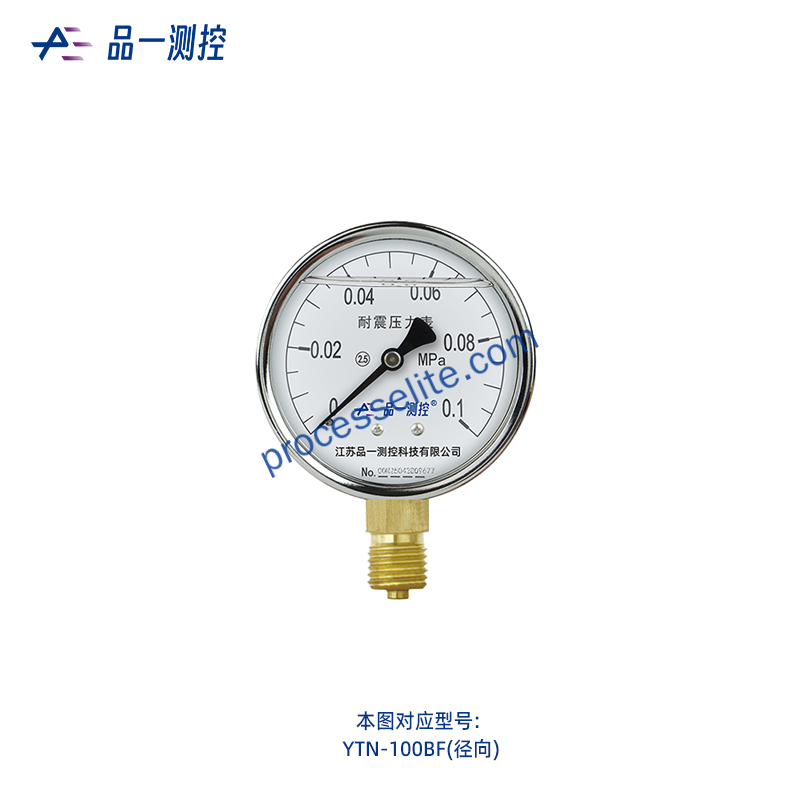

径向不带边

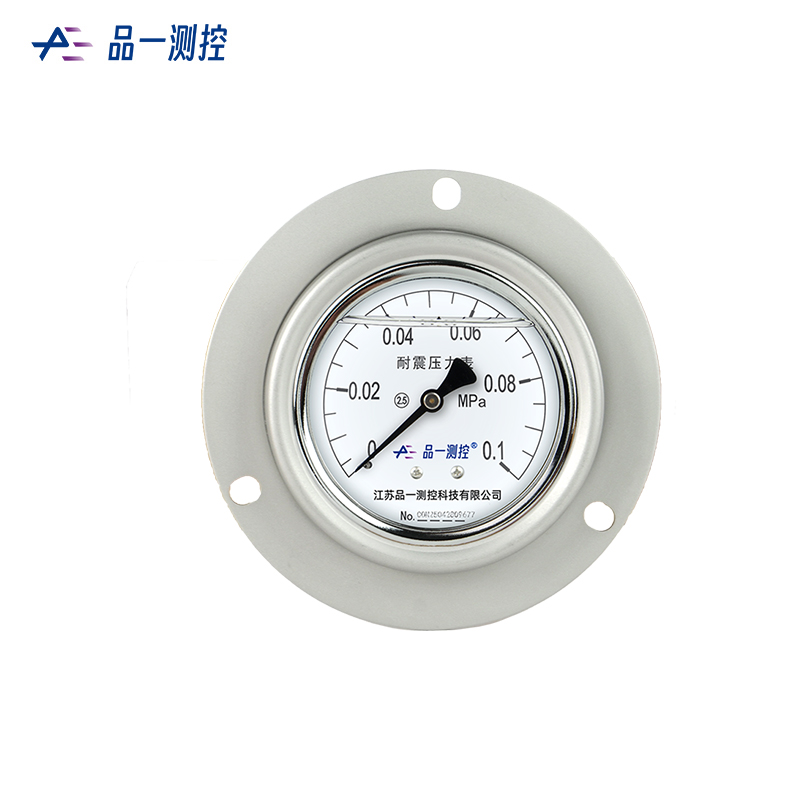

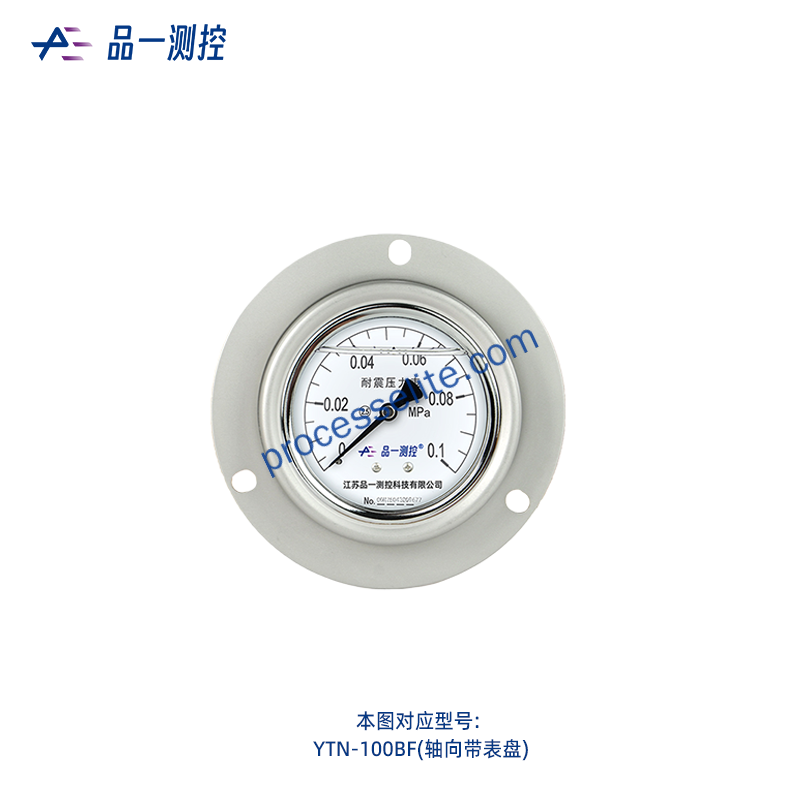

轴向带边

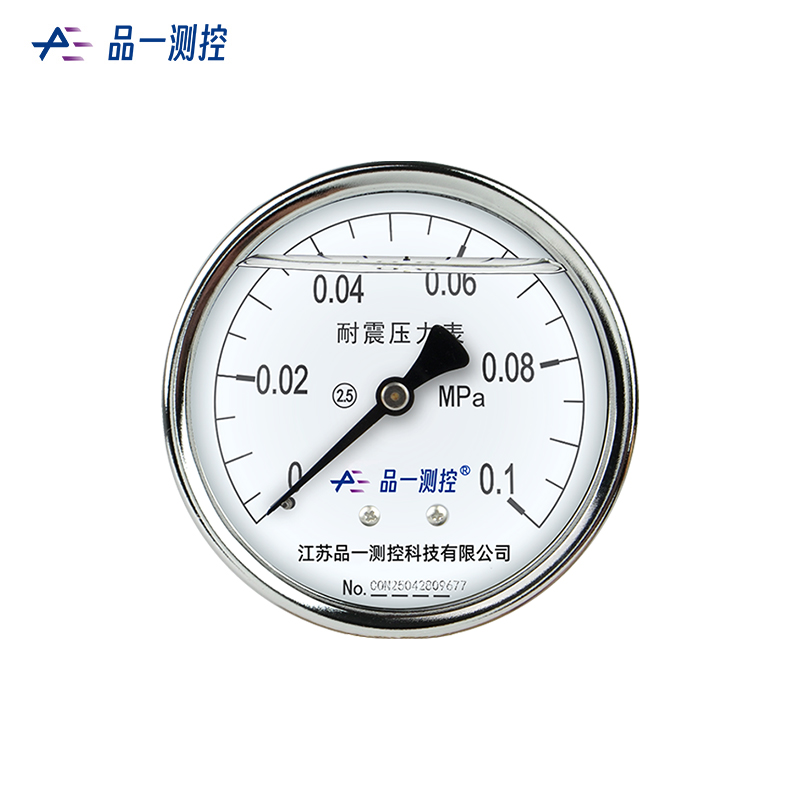

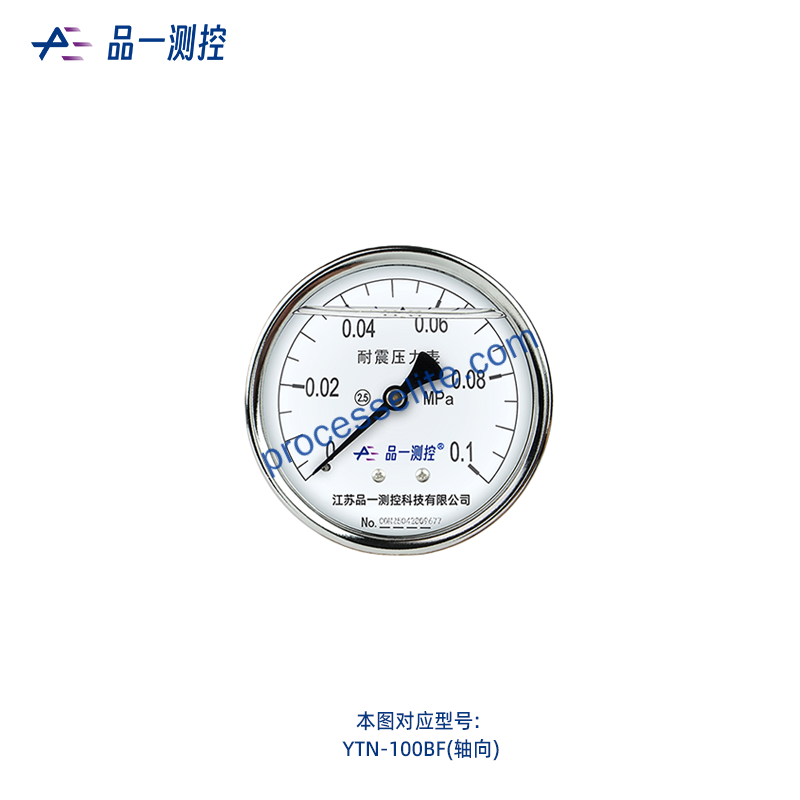

轴向不带边

耐振形式：

充油

环境温度：

-40~70℃
