全部 >> 压力测量 >> 膜盒压力表

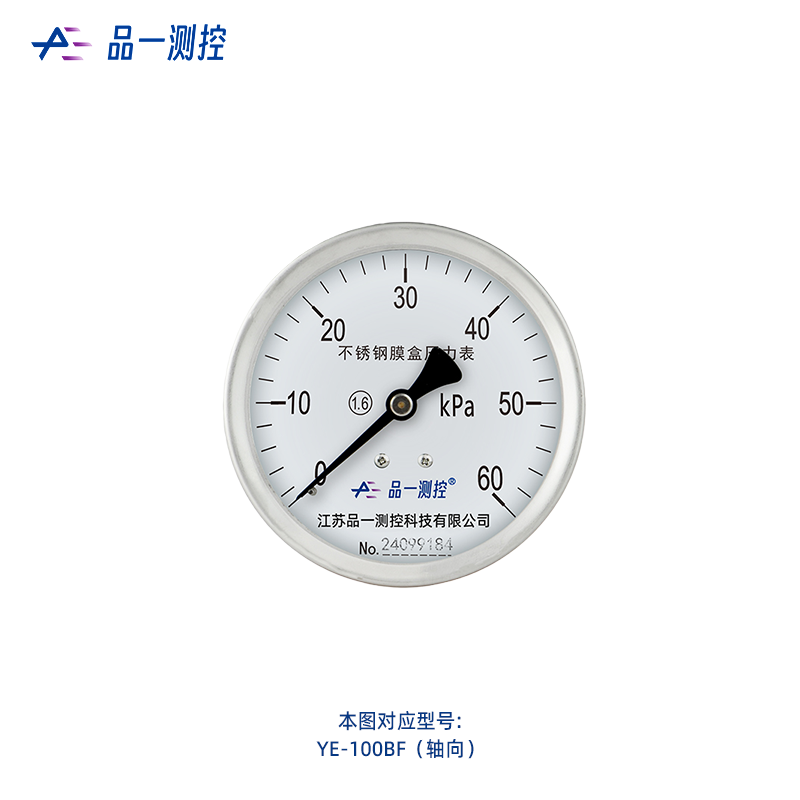

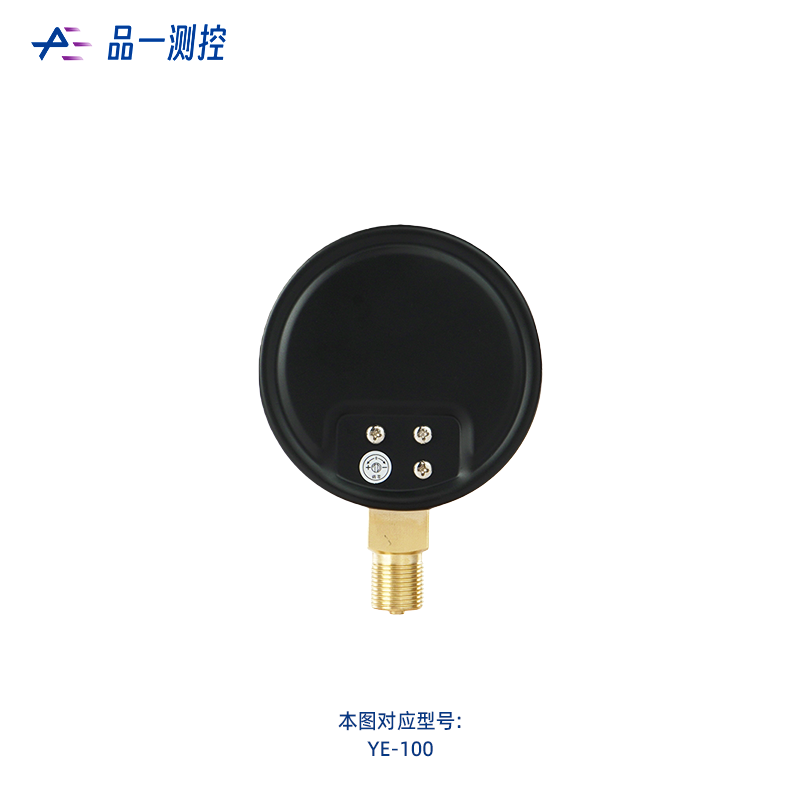

*仪表为定制产品, 图片仅供参考

系列名称:

膜盒压力表

产品系列:

品牌名称:

品一测控/PE

产品特点:

耐腐蚀可测量微小压力易于安装和维护

加入收藏

加入对比

产品选型

测量原理:

膜盒压力表的工作原理基于波纹膜盒在被测介质的压力作用下产生弹性变形, 这种变形通过机械结构转换为指针的偏转, 从而指示出被测压力值‌。具体来说, 当被测介质的压力作用于膜盒的一侧时, 膜盒发生微小的形变, 这种形变通过连杆和齿轮传动机构放大, 最终由固定在齿轮轴上的指针在度盘上指示出被测值。

产品定位:

标准

使用场景:

膜盒压力表适用于测量对铜合金不起腐蚀作用, 无爆炸危险的微压和负压。不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表, 在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。它的‌使用场景非常广泛‌: ‌1. 航空航天领域‌: 在气压模拟实验中, 不锈钢膜盒压力表用于模拟高空中不同气压环境对飞行器部件的影响, 确保气压数据的精确获取, 助力航空航天技术不断突破极限‌。 2‌. 化工生产过程‌: 在精细化工合成反应中, 膜盒压力表能够敏锐地捕捉到微妙的气压变化, 帮助工程师精准调控反应条件, 确保化学反应按照预期进行, 提高产品质量和安全性‌。 ‌3. 食品包装行业‌: 在真空保鲜检测环节, 膜盒压力表能够精准测量包装内的真空度, 确保食品达到理想的保鲜效果‌。 4‌. 气象观测‌: 在低气压研究中, 膜盒压力表用于精确测量气象条件, 支持气象研究和分析‌。 5‌. 日常生活和工业应用‌: 如燃气管道的压力检测、锅炉通风和气体管道等设备上的微压和负压测量‌。

精度：

±2.5% o.f.s.

过程连接：

G1/4

G1/2

M14*1.5

M20*1.5

定制过程连接

1/2NPT

测量范围：

0~1.6kPa

0~2.5kPa

0~4kPa

0~6kPa

0~10kPa

0~16kPa

0~25kPa

0~40kPa

-2.5~0kPa

-4~0kPa

-6~0kPa

-10~0kPa

-16~0kPa

-25~0kPa

-40~0kPa

-2~+2kPa

-3~+3kPa

-5~+5kPa

-8~+8kPa

-12~+12kPa

-20~+20kPa

0~60kPa

-30~+30kPa

显示：

指针

外壳材质：

304

碳钢

接液材质：

304

铜合金

防爆选项：

非防爆

防护等级：

IP54

IP65

过载压力：

1.3倍满量程

表盘直径：

60mm

100mm

150mm

安装方式：

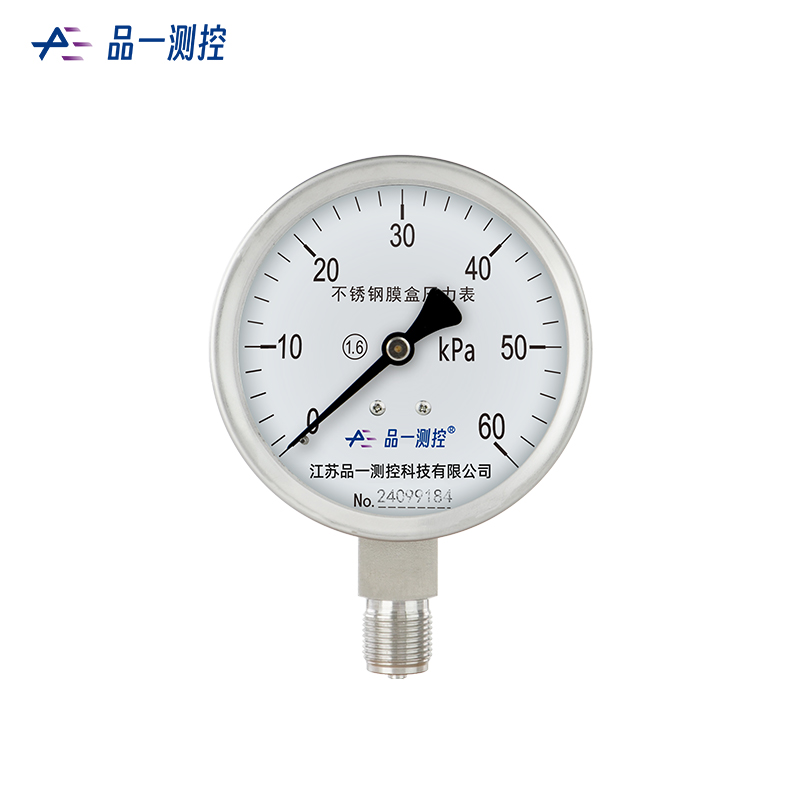

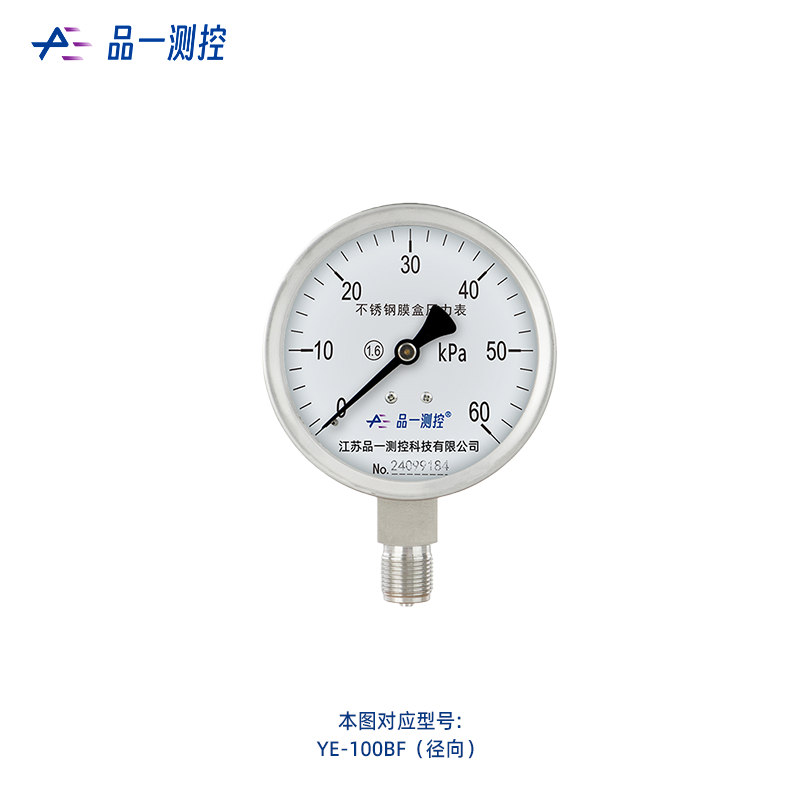

径向不带边

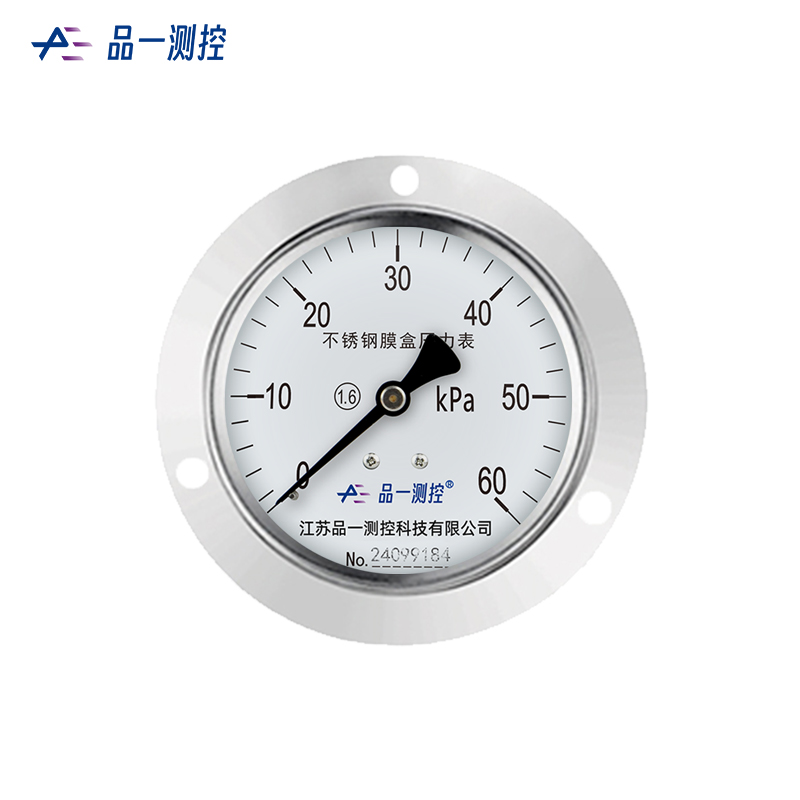

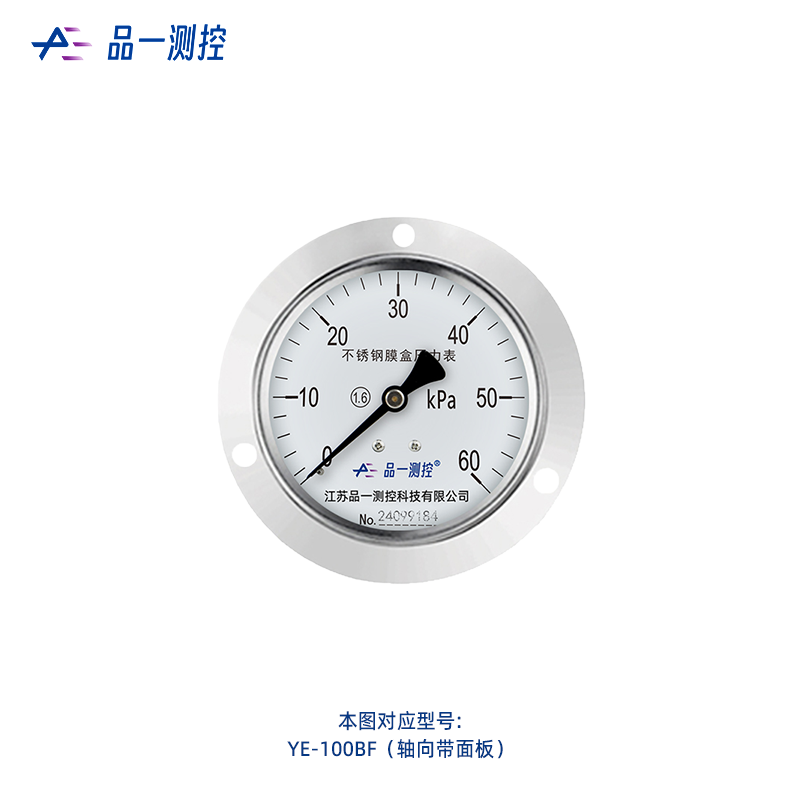

轴向带边

轴向不带边

耐振形式：

充油

环境温度：

-40~70℃
