全部 >> 压力测量 >> 不锈钢隔膜压力表

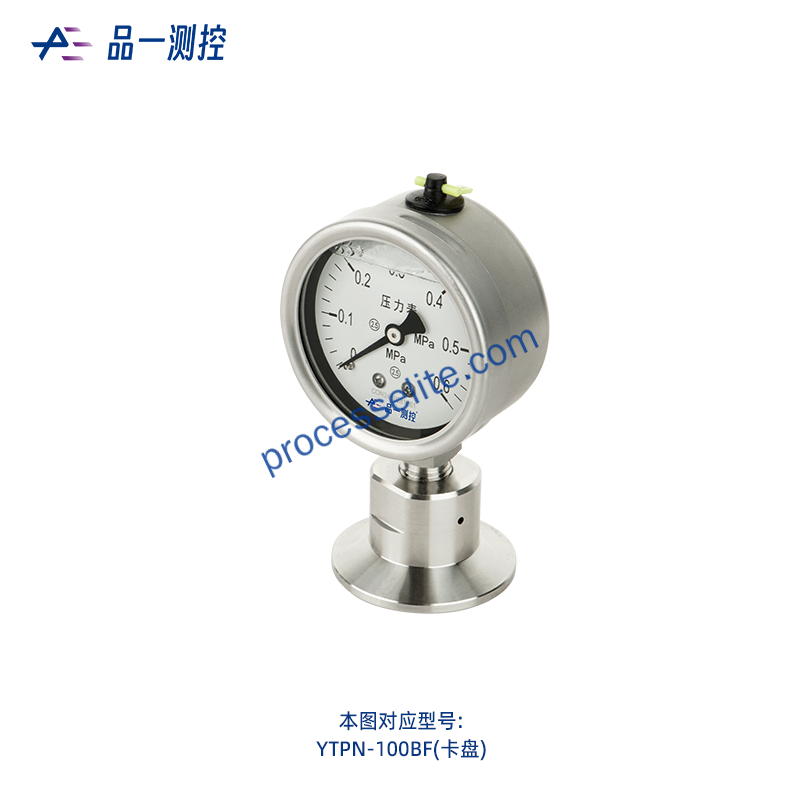

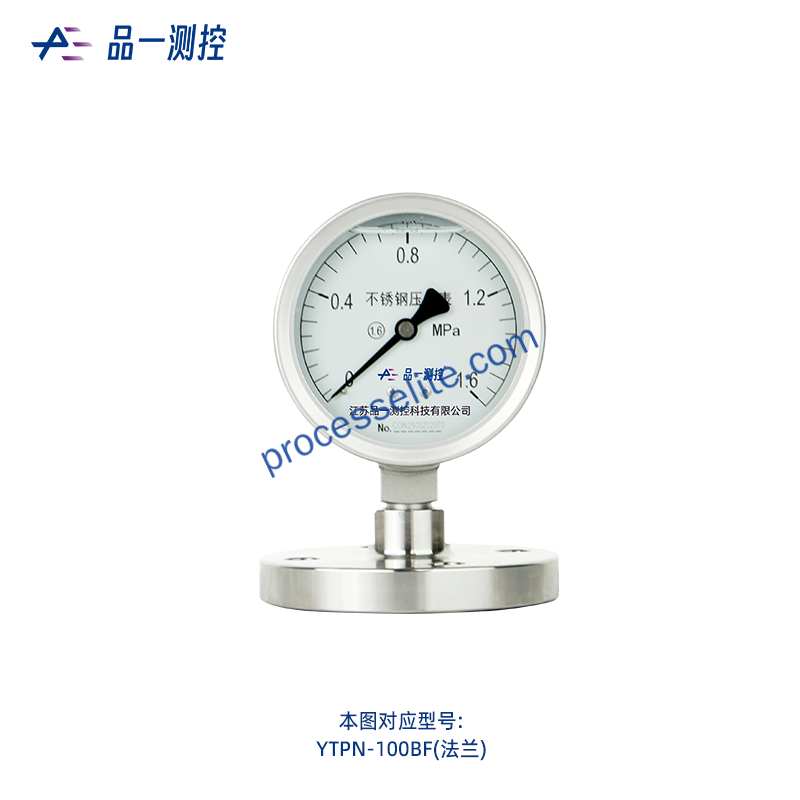

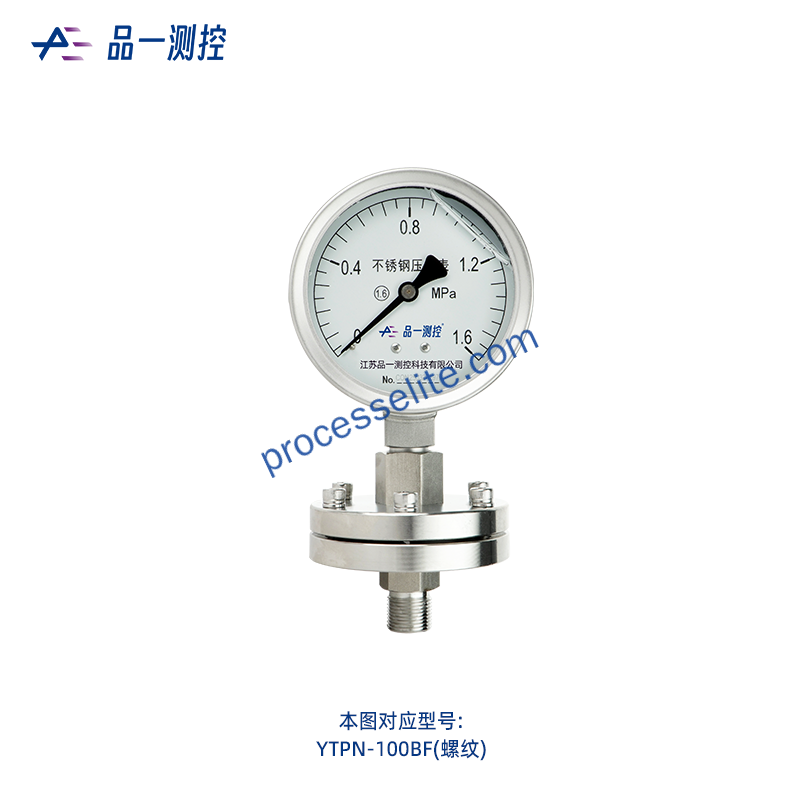

*仪表为定制产品, 图片仅供参考

系列名称:

不锈钢隔膜压力表

产品系列:

YTNTP-BF

品牌名称:

品一测控/PE

产品特点:

高耐腐蚀性‌ 高使用安全性易于安装和维护

加入收藏

加入对比

产品选型

测量原理:

‌不锈钢隔膜压力表的测量原理‌是基于弹性元件 (如隔膜) 的变形来测量压力。当被测介质的压力作用于隔膜时, 隔膜会发生形变, 这种形变会压缩压力仪表测压系统的密封液, 使其形成一个与测量介质压力相当的压力差 (△P) 。当隔膜的刚性足够小时, 压力仪表测压系统形成的压力就近似于测量介质的压力‌。具体来说, 隔膜压力表由隔膜隔离器与通用型压力表组成一个系统。当被测介质的压力作用于隔膜时, 隔膜发生变形, 压缩系统内部填充的工作液, 使工作液形成一个与P相当的△P。这个压力通过工作液的传导使压力仪表中的弹性元件 (如弹簧管) 产生相应的弹性形变和位移, 最终通过与之相配的压力仪表工作原理显示出被测压力值‌。

产品定位:

标准

使用场景:

不锈钢隔膜压力表适用于测量具有腐蚀性、高粘度、易结晶、易凝固的液体、气体或颗粒状固体介质的压力, 广泛应用于石油化工、食品饮料、制药等行业: 1. 石油化工: 在石油化工领域涉及到大量管道、容器以及储罐等设备。由于该行业对于防爆能力和耐腐蚀性有较高要求, 使用具有防护功能并采用特殊材料制造的不锈钢隔膜压力表可以有效监测介质的状态, 确保设备安全运行。 2. 食品饮料: 在食品和饮料加工过程中, 需要精确控制流体压力。不锈钢材质的隔膜压力表具有良好的耐腐蚀性能, 且符合卫生标准要求, 能够满足对食品安全和产品质量要求高的场景。 3. 制药行业: 制药过程中往往涉及到对各种原料、溶剂和反应物等物质进行精密配比, 并且需要严格控制反应条件。隔膜压力表可用于监测反应器内部的压强变化情况, 帮助实现更精细化管理与控制。

精度：

±1.6% o.f.s.

±2.5% o.f.s.

过程连接：

G1/4

G1/2

M14*1.5

M20*1.5

1/4NPT

1/2NPT

50.5mm卡盘

64mm卡盘

DN15法兰

DN20法兰

DN32法兰

DN40法兰

DN50法兰

测量范围：

0~0.1Mpa

0~0.16Mpa

0~0.25Mpa

0~0.4Mpa

0~0.6Mpa

0~1Mpa

0~1.6Mpa

0~2.5Mpa

0~4Mpa

-0.1~0Mpa

-0.1~0.06Mpa

-0.1~0.15Mpa

-0.1~0.3Mpa

-0.1~0.5Mpa

-0.1~0.9Mpa

-0.1~1.5Mpa

-0.1~2.4Mpa

显示：

指针

外壳材质：

304

接液材质：

膜片316L

防爆选项：

非防爆

防护等级：

IP66

过载压力：

1.3倍满量程

表盘直径：

60mm

100mm

150mm

安装方式：

径向不带边

轴向不带边

耐振形式：

充油

环境温度：

-40~70℃
